9.3 Uitwisseling van zuig- / drukklep en doseerpatroon

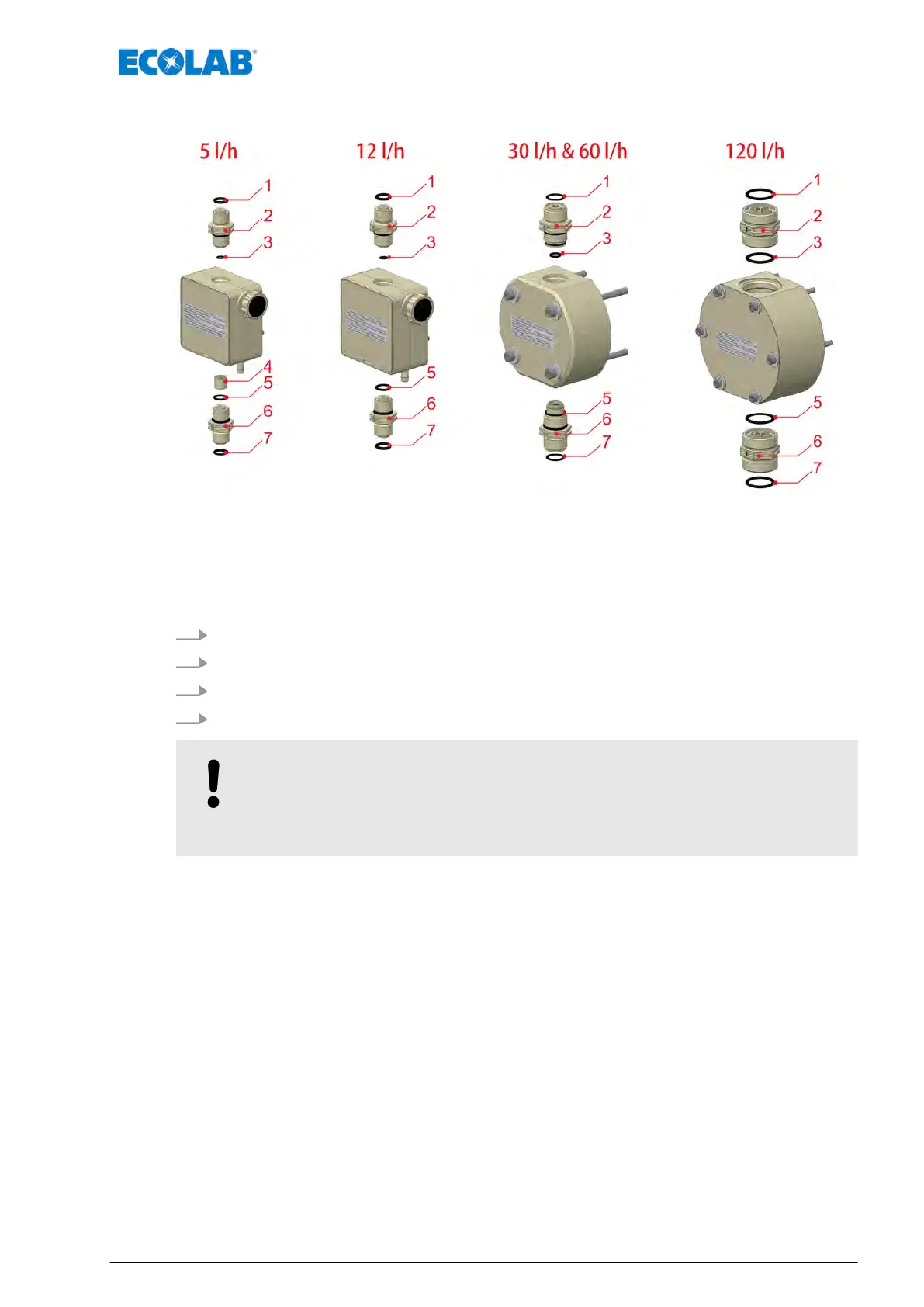

Afb. 20: Uitwisseling van zuig- / drukklep en doseerpatroon
1 O-ring-slangaansluiting drukzijde
2 Drukklep
3 O-ring: Drukklep-pompkop
4 Doseerpatroon V3
5 O-ring: Zuigklep-pompkop
6 Zuigklep
7 O-ring-slangaansluiting zuigzijde
1. Zuig- en drukklep met vorksleutel demonteren.
2. Alle O-ringen monteren.
3. Doseerpatroon (bij pompkop met 5 l/h) monteren
(klepuitvoering V3)
4. Nieuw zuig- en drukklep in correcte positie schroeven (aanhaalmoment 2-3 Nm)
AANWIJZING!
Aanhaalmomenten van de zuig- en drukkleppen:
Zie
Ä
Hoofdstuk 9.4 „Doseerkleppen in correcte positie monteren”
op pagina 56
Onderhoud
55 417102264 Rev. 5-01.2019
