9.9 Formaat pompkop 120 l/h

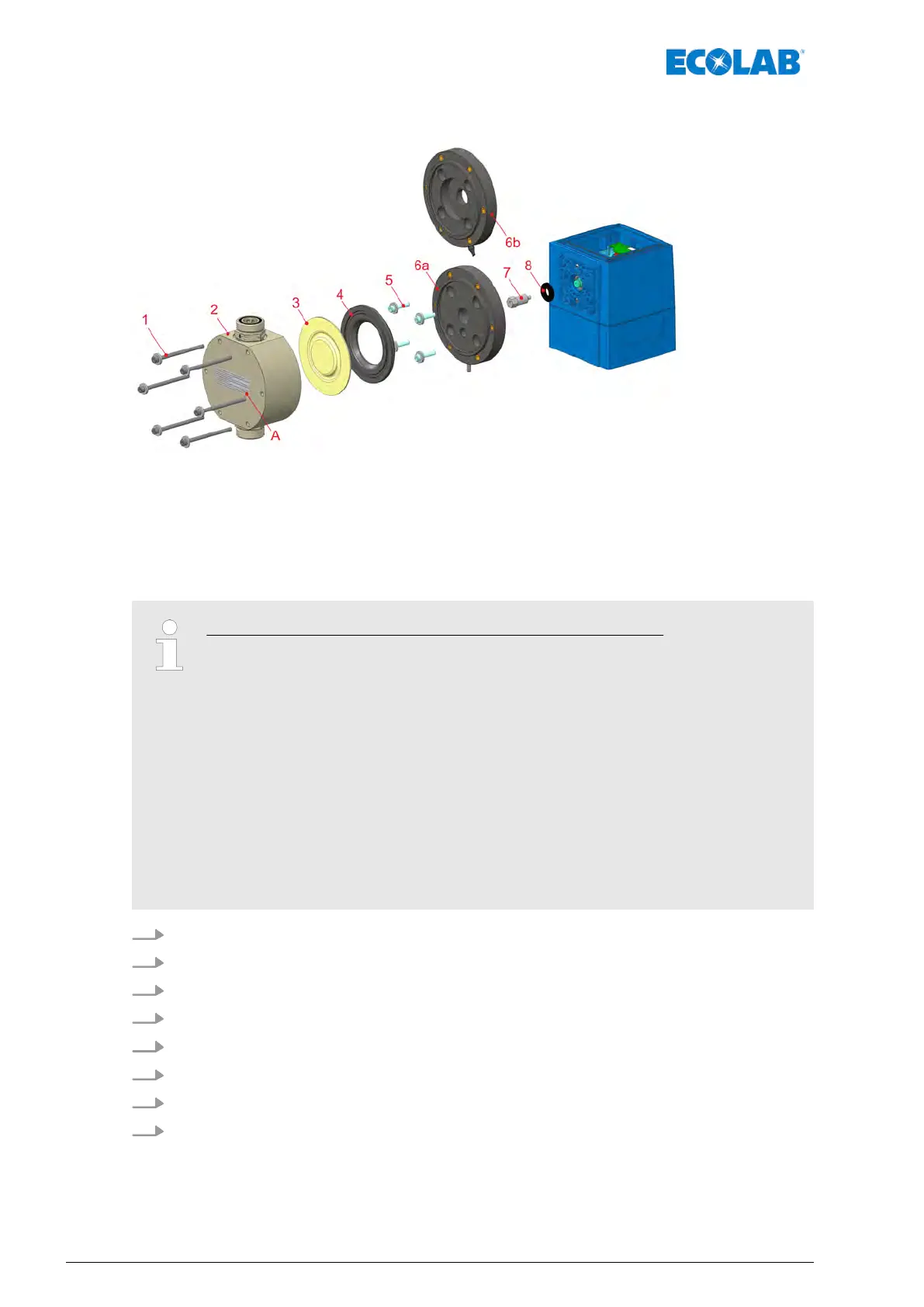

Afb. 23: Vervanging van de membranen en de pompkop
A Etiket: Aanhaalmoment doseerkopschroeven
1 Doseerkopschroef (4 stuks)
2 Pompkop
3 Membranen
4 Tussenplaat.
5 Fixatieschroeven voor de adapterplaat (4 stuks)
6a Adapterplaat zonder sensor
6b Adapterplaat met sensor
7 Membraanverlengstuk
8 Veiligheidsmembraan
Tijdens de montage moet op het volgende worden gelet:
– Nieuw veiligheidsmembraan in correcte positie monteren.
– T
ussenplaat in correcte positie plaatsen.
– Adapterplaat in wijzerszin draaien tot de membraanbreukafvoer naar
onderen wijst.
– Pompkop opsteken en op stroomrichting letten
– Pompkopschroeven handvast draaien en dan kruislings aanhalen.
– Voor ingebruikname en na 24 uur werking moeten de doseerkopschroeven
diagonaal worden aangehaald.
– Het aanhaalmoment mag niet worden overschreden om de schroefdraad
niet te beschadigen. Het onderschrijden van het aanhaalmoment kan leiden
tot ondichtheden. Aanhaalmomenten zie
Ä
Hoofdstuk
13.6 „Aanhaalmomenten” op pagina 78
1. Doseerkopschroef (pos. 1) losdraaien.
2. Pompkop (pos. 2) afnemen.
3. Membraan (pos. 3) en tussenplaat (pos. 4) uitnemen.
4. Fixatieschroeven voor de adapterplaat (pos. 5) losdraaien.
5. Adapterplaat (pos. 6a of 6b) aftrekken.
6. V
eiligheidsmembraan (pos. 8) van het membraanverlengstuk (pos. 7) aftrekken.
7. Membraanverlengstuk (pos. 7) van de stootklep aftrekken.
8. Hermontage in omgekeerde volgorde.
Onderhoud
60417102264 Rev. 5-01.2019
