6.3 Instalación
Algunos de los gráficos que se presentan en este capítulo son esquemas de
principio que representan la instalación general.
Los ejemplos de instalación y las aplicaciones que se muestran aquí tienen un
carácter funcional. Aportan una visión general sobre los tipos de instalación
correctos o aquellos a evitar para un funcionamiento correcto.
6.3.1 Instalación hidráulica
Personal:
n
Mecánico
n
Personal de servicio
n
Especialista

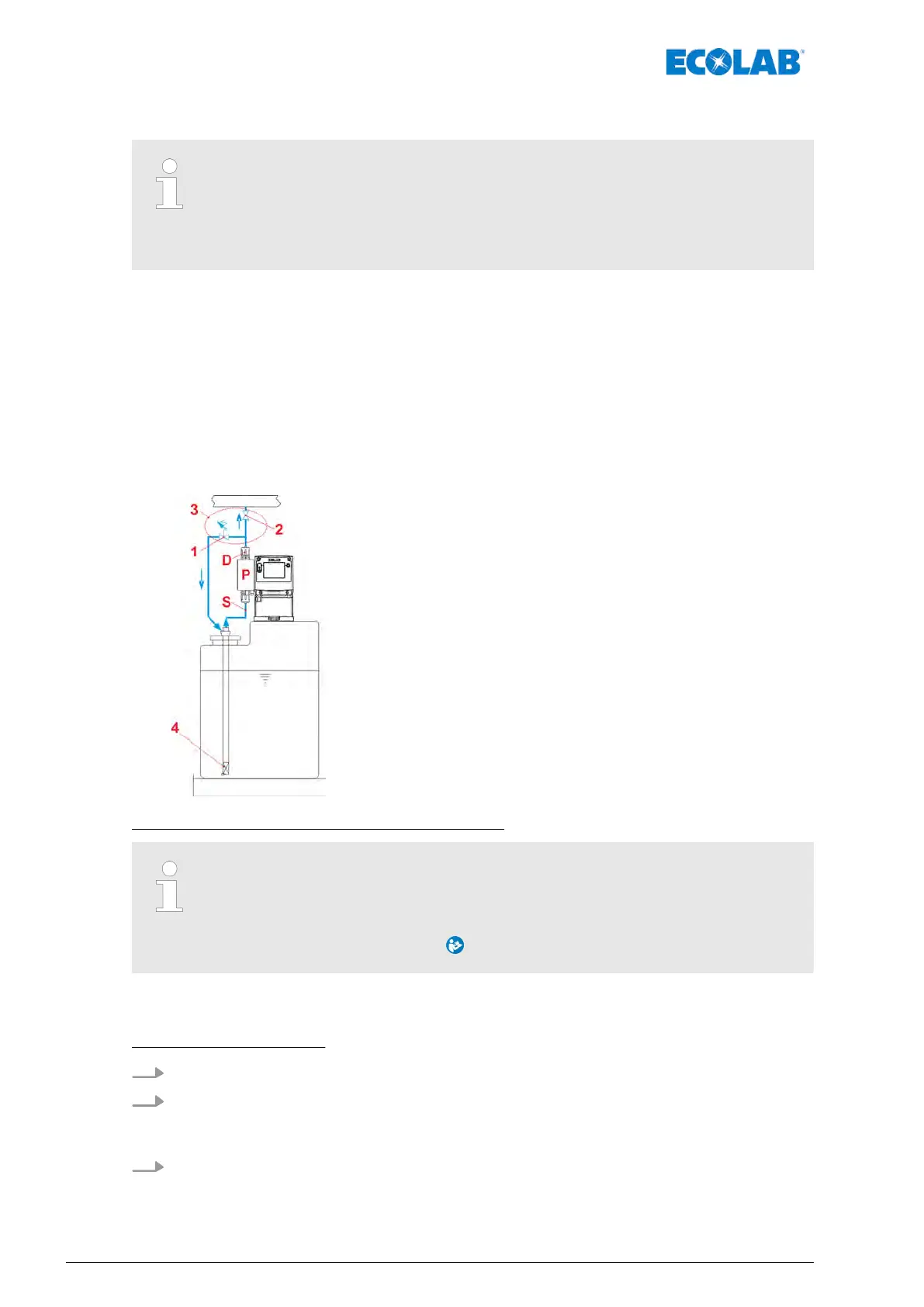

Esquema de instalación:
1 Válvula de derivación
2 Válvula de mantenimiento de presión
3 Opción: válvula multifunción (MFV)
4 Lanza de succión o válvula de aspiración de suelo
D Válvula de descarga
P Cabezal de la bomba
S Válvula de aspiración
Utilización de una válvula multifunción (MFV):
Las válvulas de dosificación, de mantenimiento de presión y de sobrepresión
(pos. 1 y pos. 2) pueden sustituirse por una válvula multifunción (MFV) (pos. 3)
de nuestro programa de suministros, que reúne todas esas funciones.
Si se utiliza una válvula multifunción, deben respetarse estrictamente las
instrucciones correspondientes .
Si se utiliza una válvula dosificadora, pueden producirse picos de dosificación de
< 1,2 mPa (12 bar). Estos provocan que la bomba muestre un error y se detenga.
Solución de problemas:
1. Comprueba la contrapresión.
2. Compruebe todas las válvulas de las tuberías de dosificación, ya que es posible que
una de las válvulas que están montadas en la tubería de dosificación no está bien
abierta o que esté cerrada
3. Compruebe la presión del sistema y redúzcala si es necesario.
Montaje, instalación, remodelación y actualización
