6.3 Installation
Certains des graphiques représentés dans ce chapitre sont des schémas de
principe qui doivent représenter le montage général. Les exemples
d'installation et les utilisations représentés ci-après ont un caractère
fonctionnel. Ils donnent un aperçu pour une installation correcte ou une
installation à éviter afin d'assurer un bon fonctionnement.
6.3.1 Installation hydraulique
Personnel :
n
Mécanicien
n
Personnel d'entretien
n
Personne qualifiée

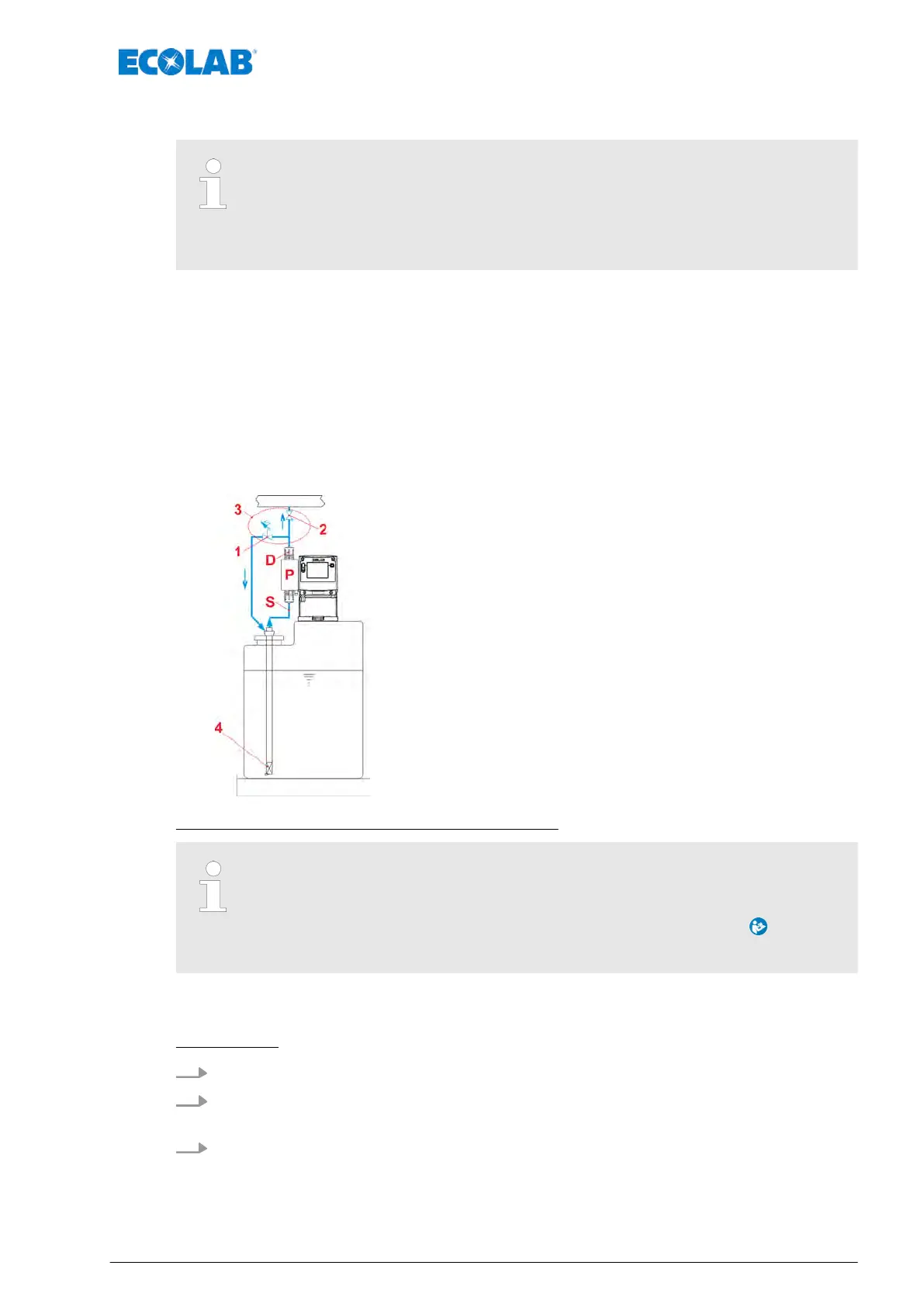

Schéma de montage :
1 Soupape de décharge
2 Soupape de tenue de pression
3 Option : Soupape multifonction (SMF)
4 Lance d'aspiration ou soupape d'aspiration de fond
D Soupape de refoulement
P Tête de pompe
S Soupape d’aspiration
Utilisation d'une soupape multifonction (SMF) :
Les soupapes de dosage, de refoulement et de décharge (repère 1 et 2)
peuvent être remplacées par une soupape multifonction (SMF) (repère 3)
regroupant toutes ces fonctions et disponible dans notre catalogue.
Lors de l'utilisation d'une soupape multifonction, le mode d'emploi associé
est à respecter impérativement.
Lors de l'utilisation d'une soupape de dosage, des pics de pression < 1,2 mPa (12 bar)
peuvent se produire. Ceci entraîne alors l'af
fichage d'une erreur et l'arrêt de la pompe.
Dépannage :
1. Vérifier la contre-pression !
2. Contrôler toutes les soupapes des conduites de dosage : l'une des soupapes
pourrait ne pas être ouverte correctement ou même être fermée.
3. Contrôler la pression du système et la diminuer le cas échéant.
Montage, installation, modification et mise à niveau
35 417102264 Rév. 5-01.2019
