5 Beschrijving van de pomp

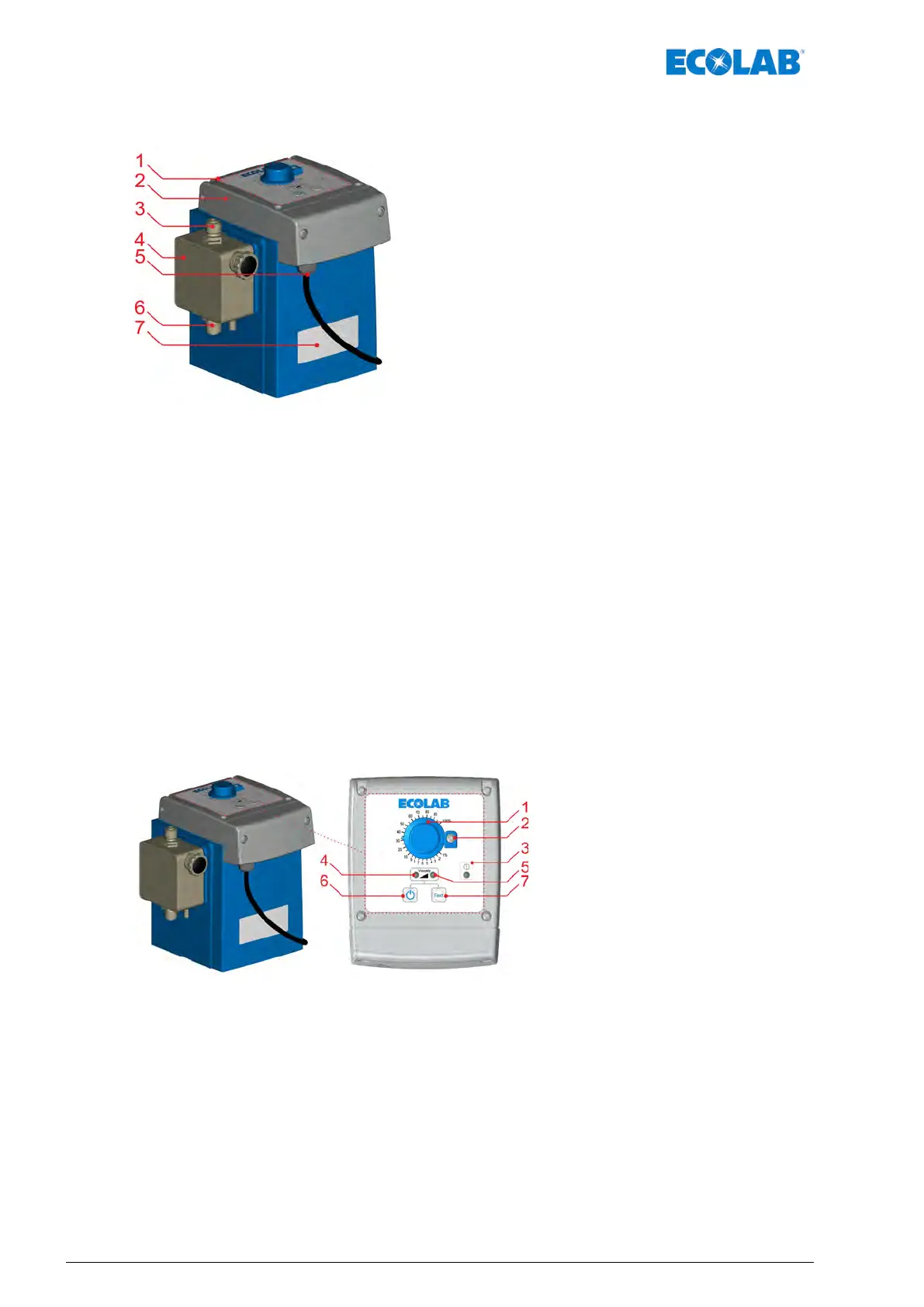

Afb. 3: Opbouw „EcoPro”
1 Bedieningsveld
2 Draaibaar bedieningsdeel
3 Drukaansluiting / drukklep
4 Pompkop
5 Kabeldoorvoer voor netwerkkabel / netaansluiting
6 Zuigaansluiting / zuigklep
7 Positie van het kenplaatje
5.1 Identificatie van de pomp - Typeplaatjes
De pomp is met een kenplaatje uitgerust, dat de pompspecifieke gegevens voor de
identificatie ter beschikking stelt.
Het kenplaatje bevindt zich onderaan op de voorzijde van de pomp (
Afb. 3, pos. 7) en
wordt in
Ä Hoofdstuk 13.2 „Toestelaanduiding / typeplaatje” op pagina 74 toegelicht .
5.2 Bedieningselementen „EcoPro”
Afb. 4: Bedieningselementen „EcoPro”
1 Draaiknop voor de hefverstelling
2 Arrêtering voor de fixatie van de draaiknop
3 Led - alarmmelding, kleur: rood knipperend
4 Led - doseermodus 'laag', kleur: Geel
LED - Bij de start van de pomp: Groen (stand-by)
5 Led - doseermodus 'hoog', kleur: Geel knipperend
6 Aan-/uitschakelaar
7 Toets test
8 Kabeldoorvoer voor netaansluitkabel
