6.3.3.4 Raccord de tuyauterie et de tuyau flexible avec raccord à visser

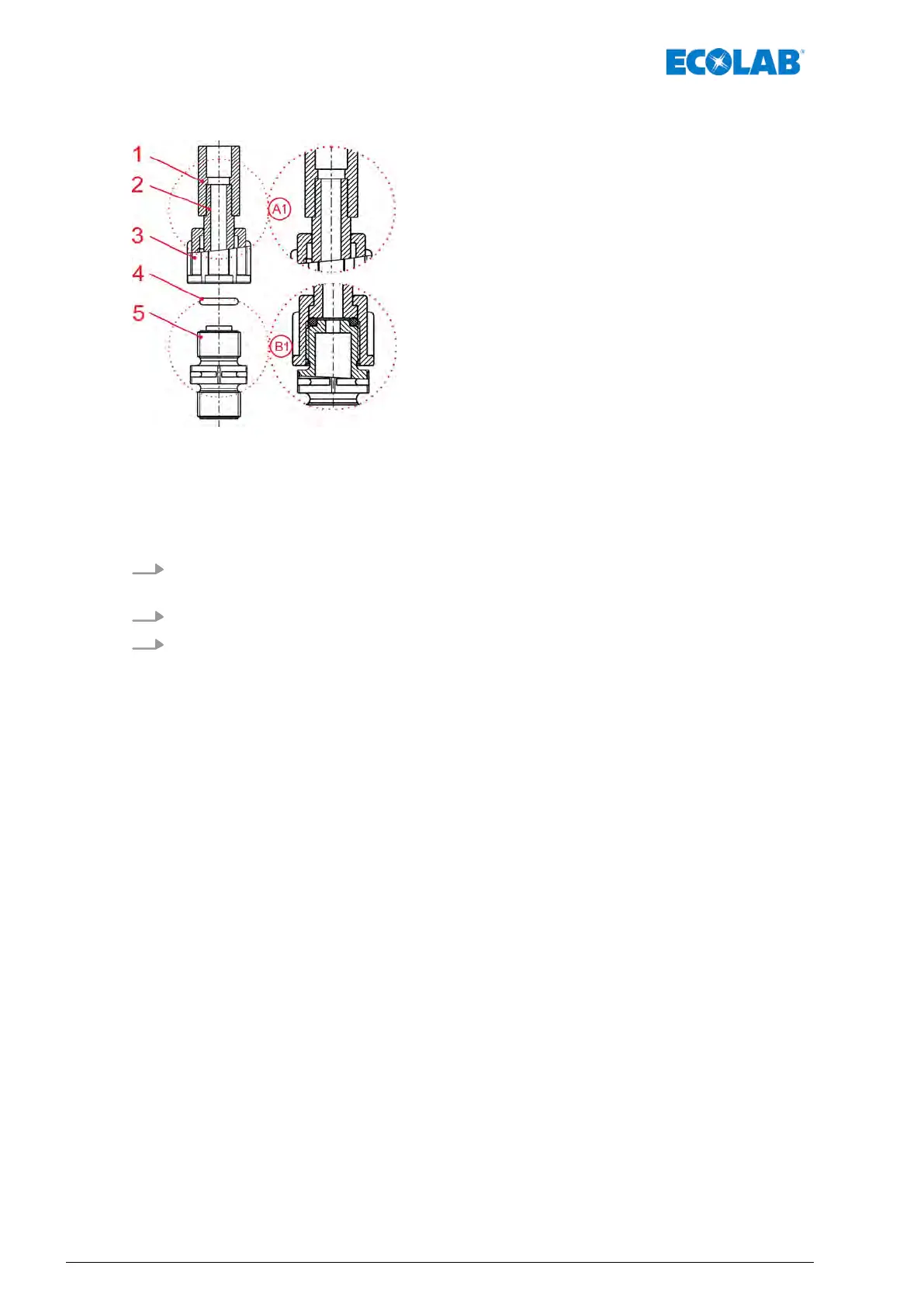

Fig. 13 : Raccord de tuyauterie et de tuyau flexible avec raccord à visser
1 Joint soudé
2 Tuyauterie ou tuyau flexible
3 Écrou-raccord
4 Joint torique
5 Soupapes d’aspiration, de refoulement
A1 Tuyauterie ou tuyau flexible dans le joint soudé
B1 Raccordement de la soupape : État souhaité après
l’assemblage
1. Placer le joint torique (repère 4) dans la rainure de la soupape d’aspiration ou de
refoulement (repère 5).
2. Serrer l’écrou-raccord (repère 3) (détail B1).
3. Souder le joint soudé (repère 1) au raccord de flexible du site.
Montage, installation, modification et mise à niveau
42417102264 Rév. 5-01.2019
