6.3.3.1 Raccord de tuyauterie et de tuyau flexible avec douille d’appui intégrée

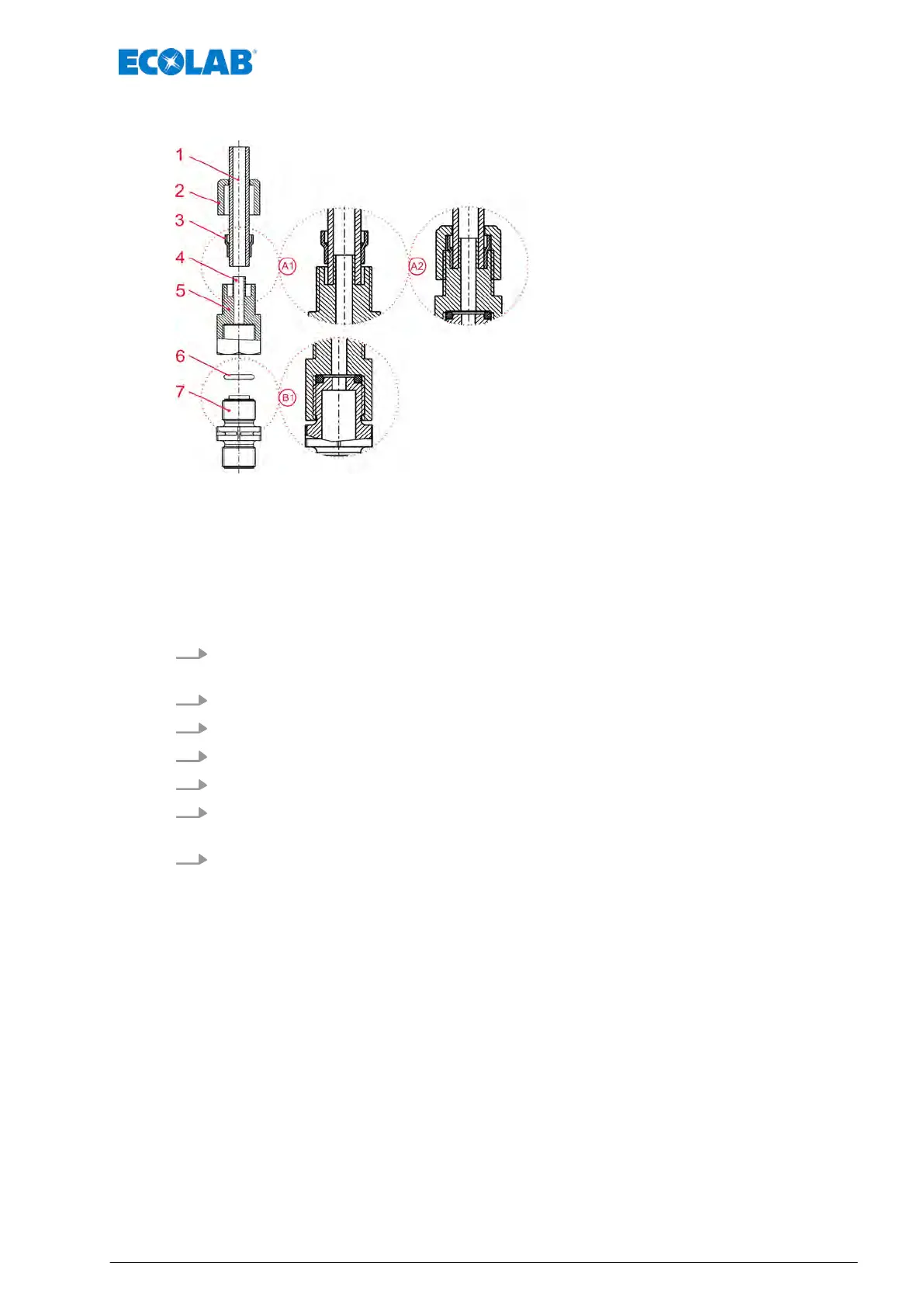

Fig. 10 : Raccord de tuyauterie et de tuyau flexible avec douille d’appui intégrée
1 Raccord de tuyauterie ou de tuyau flexible
2 Écrou-raccord
3 Anneau de serrage
4 Manchon
5 Raccord à visser
6 Joint torique
7 Soupapes d’aspiration, de refoulement
A1 Tuyauterie ou tuyau flexible accroché
A2 État souhaité après l’assemblage
B1 Raccordement de la soupape : État souhaité après
l’assemblage
1. Placer le joint torique (repère 6) dans la rainure de la soupape d’aspiration ou de
refoulement (repère 7).
2. Serrer l’écrou-raccord (repère 2) (détail B1).
3. Couper droit le tuyau flexible (repère 1).
4. Glisser l’écrou-raccord (repère 2) sur le tuyau flexible (repère 1).
5. Glisser la barre de serrage (repère 3) sur le tuyau flexible (repère 1).
6. Glisser le tuyau flexible (repère 1) sur la douille d’appui (repère 4) jusqu’à la butée
(détail : A1).
7. Serrer le raccord à visser (repère 5) (détail A2).
Montage, installation, modification et mise à niveau
39 417102264 Rév. 5-01.2019
