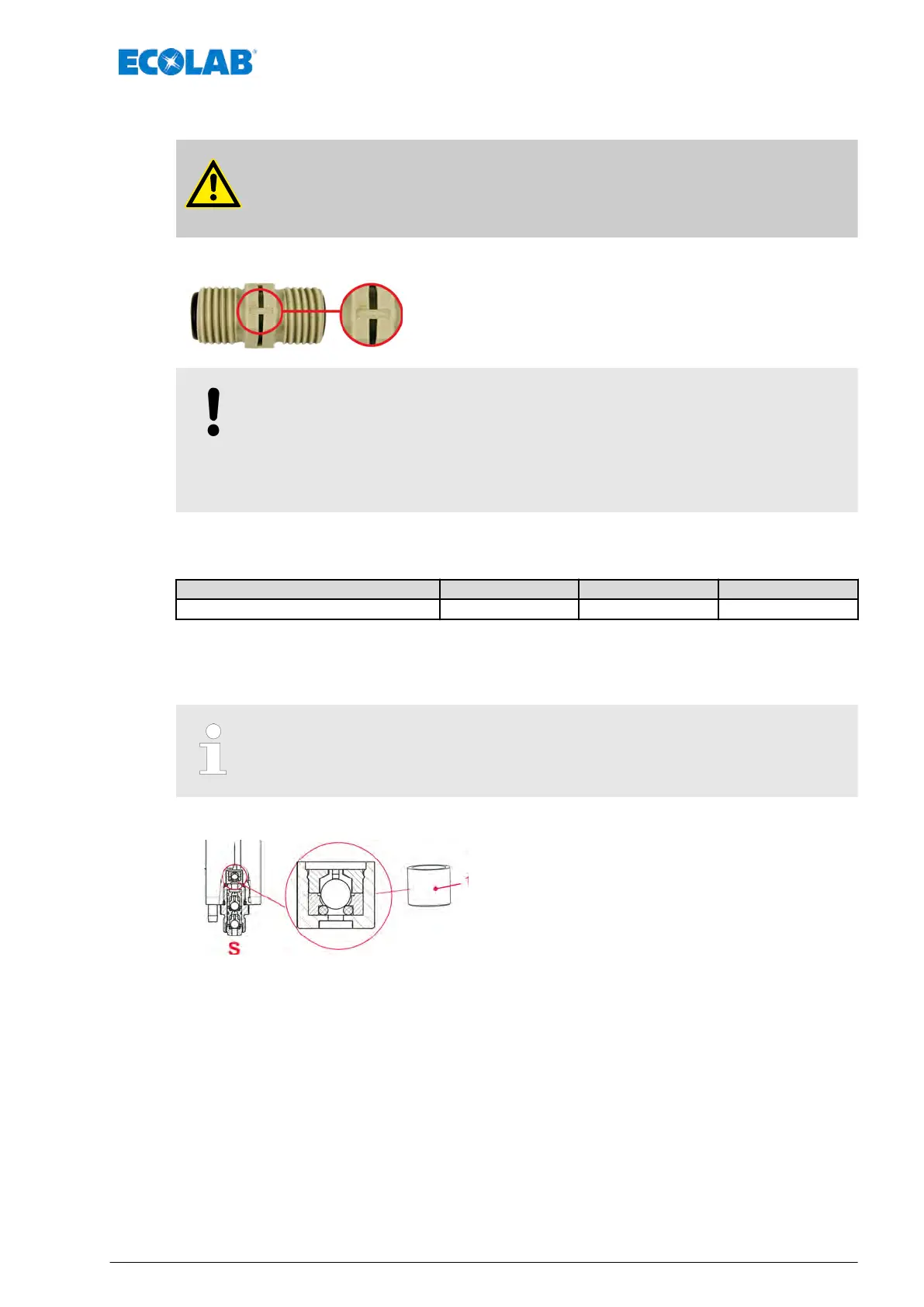

9.4 Montar las válvulas de dosificación en posición correcta
¡ADVERTENCIA!
¡Durante el montaje se deberá procurar en todo caso que las válvulas se
monten conforme al sentido de flujo!
En las válvulas de aspiración/descarga, el sentido de flujo se
representa mediante una flecha grabada.
¡AVISO!
Para garantizar la estanqueidad del sistema y la integridad de las roscas, es
fundamental respetar los pares de apriete que se indican a continuación.
Los pares de apriete de los tornillos del cabezal dosificador se indican en una
pegatina que va pegada a la cabeza de la bomba.
Par de apriete de las válvulas de succión/descarga:
Tamaño del cabezal de la bomba 5 l/h y 11 l/h 5 l/h y 11 l/h 5 l/h y 11 l/h
Par de apriete 2 ± 0,2 Nm 2,8 ± 0,2 Nm 4 ± 0,2 Nm
9.5 Cambio de los cartuchos de válvula (modelo V3)
Para el cambio de los «cartuchos de válvula V3» se debe procurar montarlos
en posición correcta.
1. Cartucho de válvula inferior V3
S Lado de succión (Suction) -> válvula de aspiración
Mantenimiento
59 417102264 Rev. 5-01.2019
