6.2 Tipos de montaje

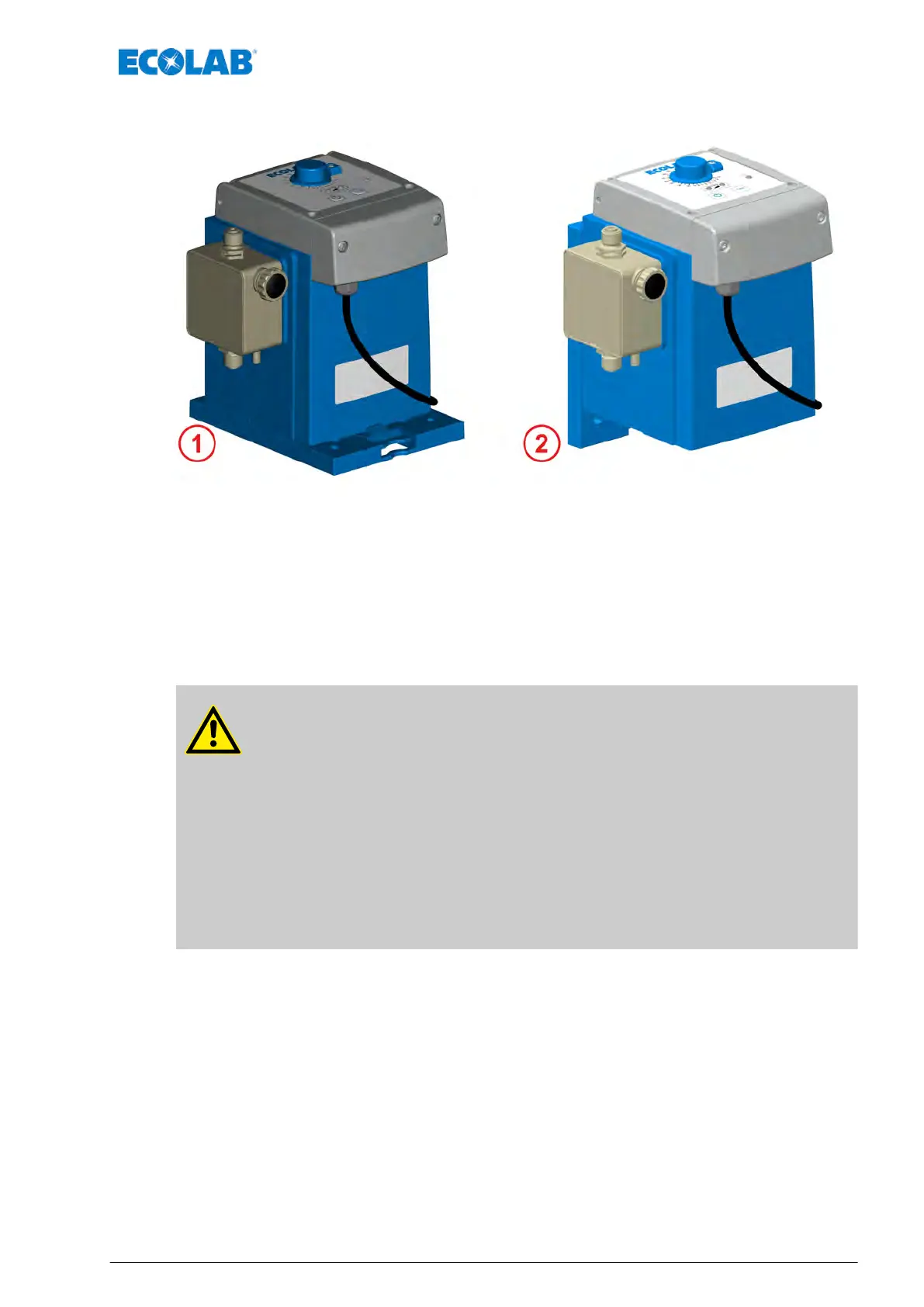

Fig. 7: Montaje de pie (pos.1) y montaje en pared (pos.2)
La bomba puede montarse con una placa de montaje tanto de pie (p. ej. sobre una
consola o sobre el depósito de dosificación, pos. 1), como en una pared (suspendida,
pos. 2).
Para el uso de otras variables se puede girar el dispositivo de mando de manera que se
generan opciones de conexión variables.
Consulte las dimensiones de la bomba y de la placa de montaje en:
Ä
Capítulo 13.8 «Dimensiones» en la página 82 .
¡ATENCIÓN!
– La placa de montaje deberá estar unida firmemente a la base, y la bomba
deberá estar encajada en la placa de montaje.
–
Montar la placa de montaje solamente sobre una base adecuada que
cumpla los requisitos relacionados con las posibles vibraciones existentes.
– ¡Deberá garantizarse en todo caso la estabilidad de la bomba!
– La bomba no debe soportar pesos adicionales.
– No se permite el montaje ni el soporte de componentes adicionales, ni
pisar ni añadir nada a la bomba montada.
– Los elementos de sujeción están marcados con los números 1 y 2 y
encajan en una sola dirección en la entalladura de la placa de montaje.
Montaje, instalación, remodelación y actualización
33 417102264 Rev. 5-01.2019
