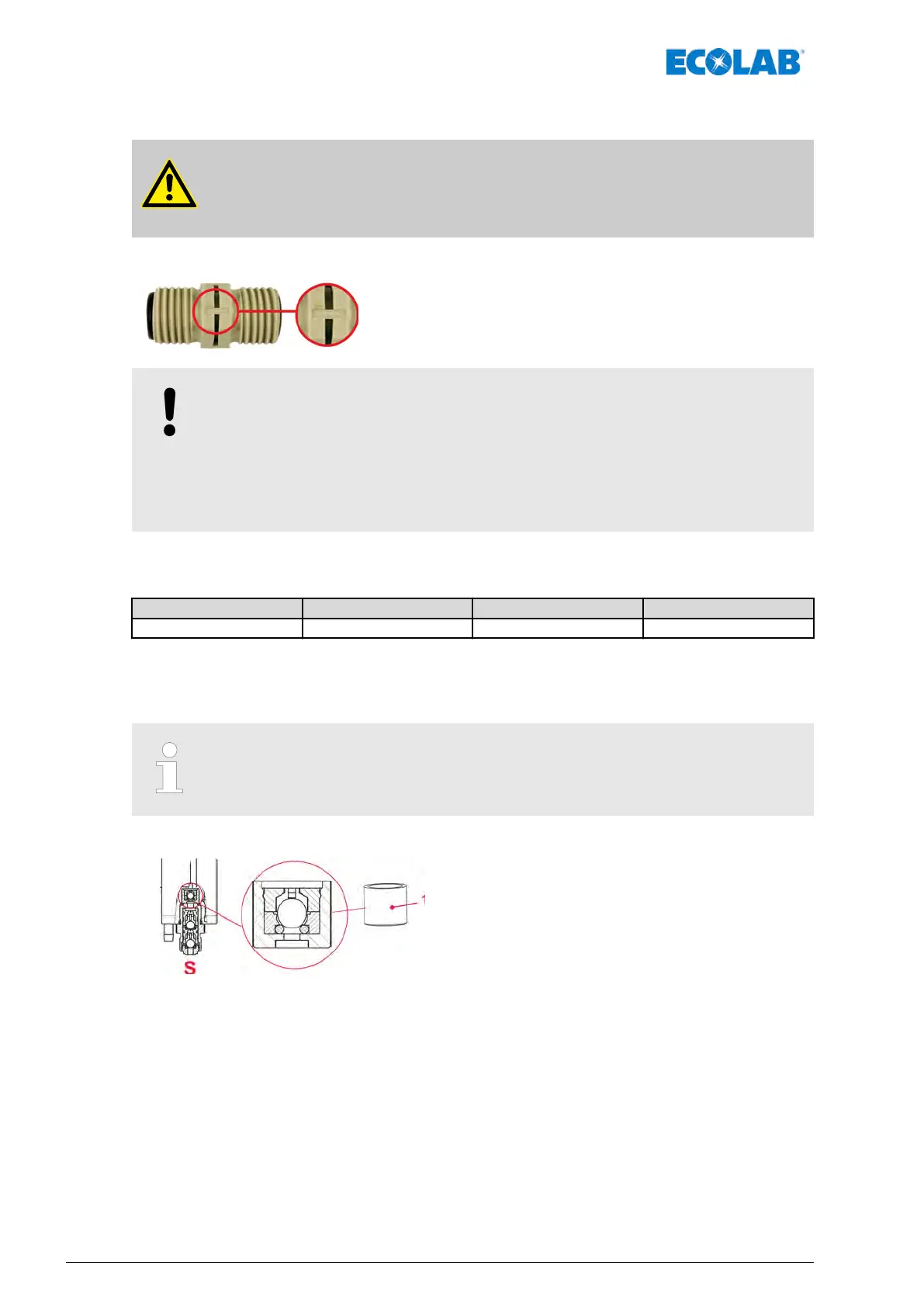

9.4 Doseerkleppen in correcte positie monteren
WAARSCHUWING!
Bij de montage moet er absoluut op worden gelet dat de kleppen van de
stroomrichting overeenkomstig worden ingebouwd!
Op de zuig-/drukkleppen is de stroomrichting door een aangeduide pijl
weergegeven.
AANWIJZING!
De hieronder opgegeven aanhaalmomenten moeten absoluut worden
gerespecteerd om enerzijds de dichtheid van het systeem en anderzijds de
intactheid van de schroefdraden te garanderen.
De aanhaalmomenten van de doseerkopschroeven zijn op een etiket, dat op
de pompkop aangebracht is, aangegeven.
Aanhaalmoment van de zuig-/drukkleppen:
Pompkopgrootte 5 l/h en 11 l/h 5 l/h en 11 l/h 5 l/h en 11 l/h
Aanhaalmoment 2 ± 0,2 Nm 2,8 ± 0,2 Nm 4 ± 0,2 Nm
9.5 Wissel van de kleppatronen (type V3)
Tijdens de wissel van de „V3 kleppatronen” moet erop worden gelet deze in
correcte positie te monteren.
1 Onderste kleppatroon V3
S Aan zuigzijde (Suction) -> zuigklep
Onderhoud
56417102264 Rev. 5-01.2019
