10.2.2.3 Modulo pezzo di ricambio: Testa pompa 30 l/h e 50 l/h

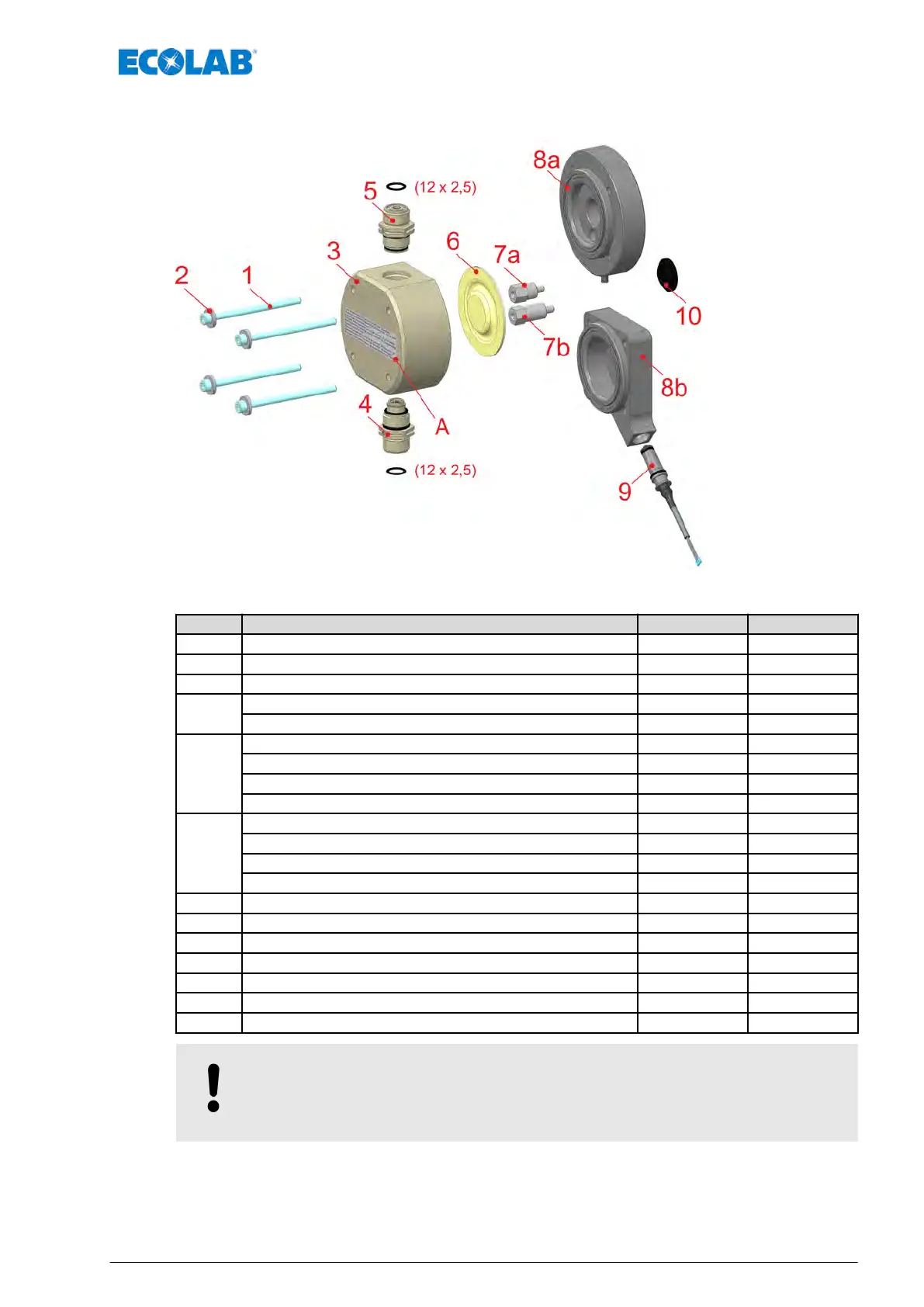

Fig. 28: Modulo pezzo di ricambio: Testa pompa 30 l/h e 50 l/h
Pos. Denominazione N. articolo N. EBS
A Adesivo Messa in servizio / Coppia di serraggio (6 Nm) 34900291 su richiesta
1 Vite a testa cava esagonale, M 6 x 90, DIN 912, V2A 413031148 su richiesta
2 Rosetta, 17 x 6,4 x 3 DIN 7349 V2A 413501304 su richiesta
3
Testa pompa, 30/50 l/h, PP 35200116 su richiesta
Testa pompa, 30/50 l/h, PVDF 35200117 su richiesta
4
Valvola di aspirazione, PFC-000 G5/8-G5/8-99 252024 su richiesta
Valvola di aspirazione, PEC-000 G5/8-G5/8-99 252025 su richiesta
Valvola di aspirazione, DFC-000 G5/8-G5/8-99 252026 su richiesta
Valvola di aspirazione, DEC-000 G5/8-G5/8-99 252027 su richiesta
5
Valvola di mandata, PFC-000 G5/8-G5/8-99 252020 su richiesta
Valvola di mandata, PEC-000 G5/8-G5/8-99 252021 su richiesta
Valvola di mandata, DFC-000 G5/8-G5/8-99 252022 su richiesta
Valvola di mandata, DEC-000 G5/8-G5/8-99 252023 su richiesta
6 Membrana 35200120 su richiesta
7a Prolunga membrana, 30 l/h 35200121 su richiesta
7b Prolunga membrana, 50 l/h 35200148 su richiesta
8a Piastra intermedia 35200118 su richiesta
8b Piastra intermedia con supporto sensore 35200119 su richiesta
9 Sensore rottura membrana, completo 252081 su richiesta
10 Membrana protettiva 35200137 su richiesta
AVVISO!
Durante il montaggio è essenziale osservare la coppia di serraggio sulla testa
della pompa! Si veda anche
Ä
Capitolo 13.6 «Coppie di serraggio» a pag. 79
Componenti soggetti ad usura e parti di ricambio
67 417102264 Rev. 5-01.2019
