10.2.2.2 Módulo de repuesto: Cabezal de la bomba 11 l/h

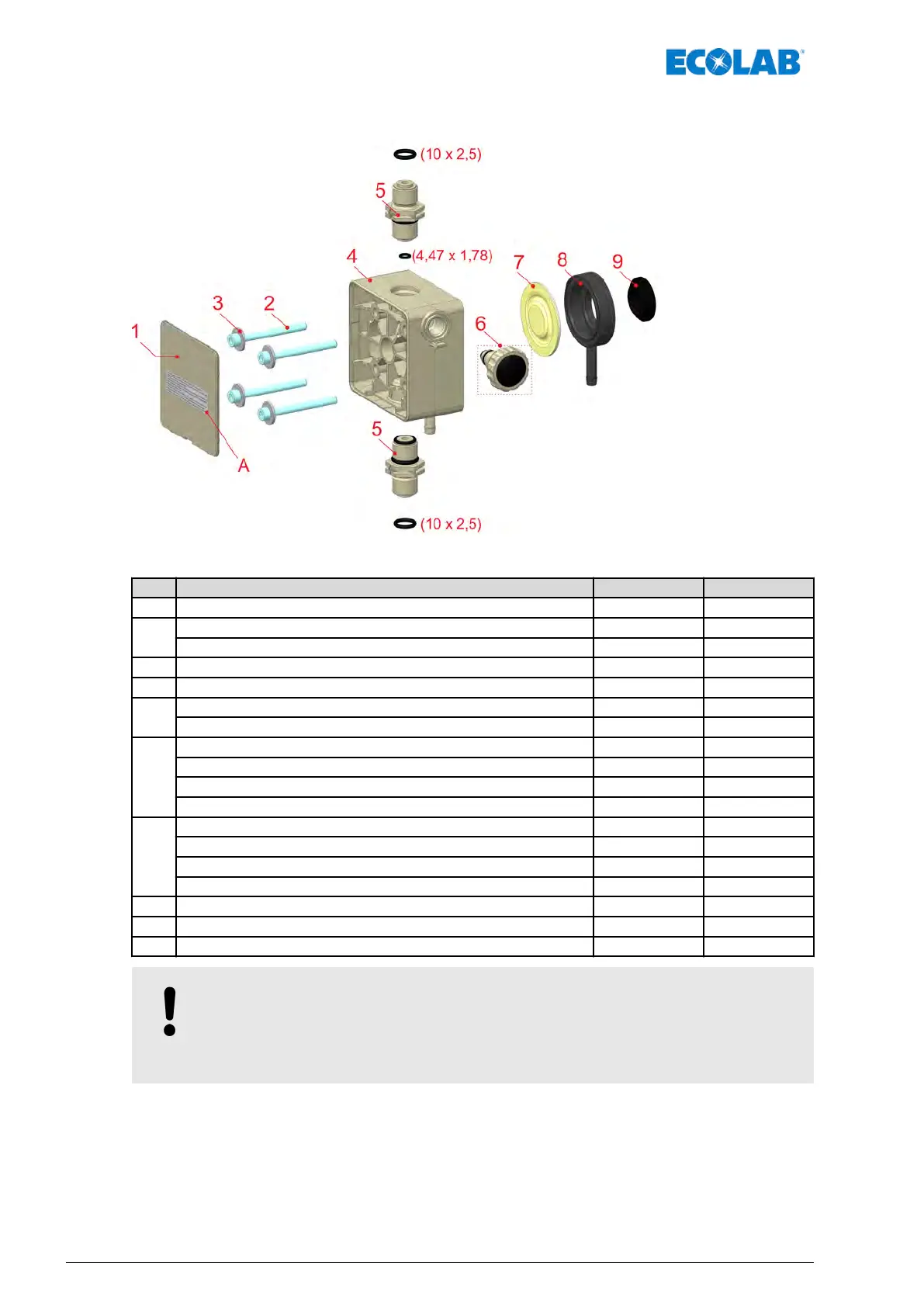

Fig. 27: Módulo de repuesto: Cabezal de la bomba 11 l/h
Pos. Nombre Referencia N.º EBS
A Etiqueta de puesta en servicio / par de apriete (4 Nm) 34800327 bajo pedido
1
Placa de cubierta PP gris guijarro 35200180 bajo pedido
Placa de cubierta PVDF natural 35200181 bajo pedido
2 Tornillo cilíndrico con hexágono interior, M 5 x 50, DIN 912, V2A, 413031127 bajo pedido
3 Arandela, 5.3 x 15 1.6, DIN 9021, V2A 413501720 bajo pedido
4
Cabezal de la bomba, 11 l/h, PP 35200112 bajo pedido
Cabezal de la bomba, 11 l/h, PVDF 35200113 bajo pedido
5
Válvula de aspiración/descarga, PFC-000 G3/8-G3/8-99 252010 bajo pedido
Válvula de aspiración/descarga, PEC-000 G3/8-G3/8-99 252011 bajo pedido
Válvula de aspiración/descarga, DFC-000 G3/8-G3/8-99 252012 bajo pedido
Válvula de aspiración/descarga, DEC-000 G3/8-G3/8-99 252013 bajo pedido
6
Tornillo de purga de aire PP/EPDM 252034 bajo pedido
Tornillo de purga de aire PP/FKM 252035 bajo pedido
Tornillo de purga de aire PV/EPDM 252036 bajo pedido
Tornillo de purga de aire PV/FKM 252037 bajo pedido
7 Membranas 35200114 bajo pedido
8 Placa intermedia 35200115 bajo pedido
9 Membranas protectoras 35200137 bajo pedido
¡AVISO!
Durante el montaje, respete en todo momento el par de apriete del cabezal de
la bomba.
Consulte también
Ä
Capítulo 13.6 «Pares de apriete» en la página 81
Piezas de desgaste y de repuesto
68417102264 Rev. 5-01.2019
