6.2 Montagevarianten

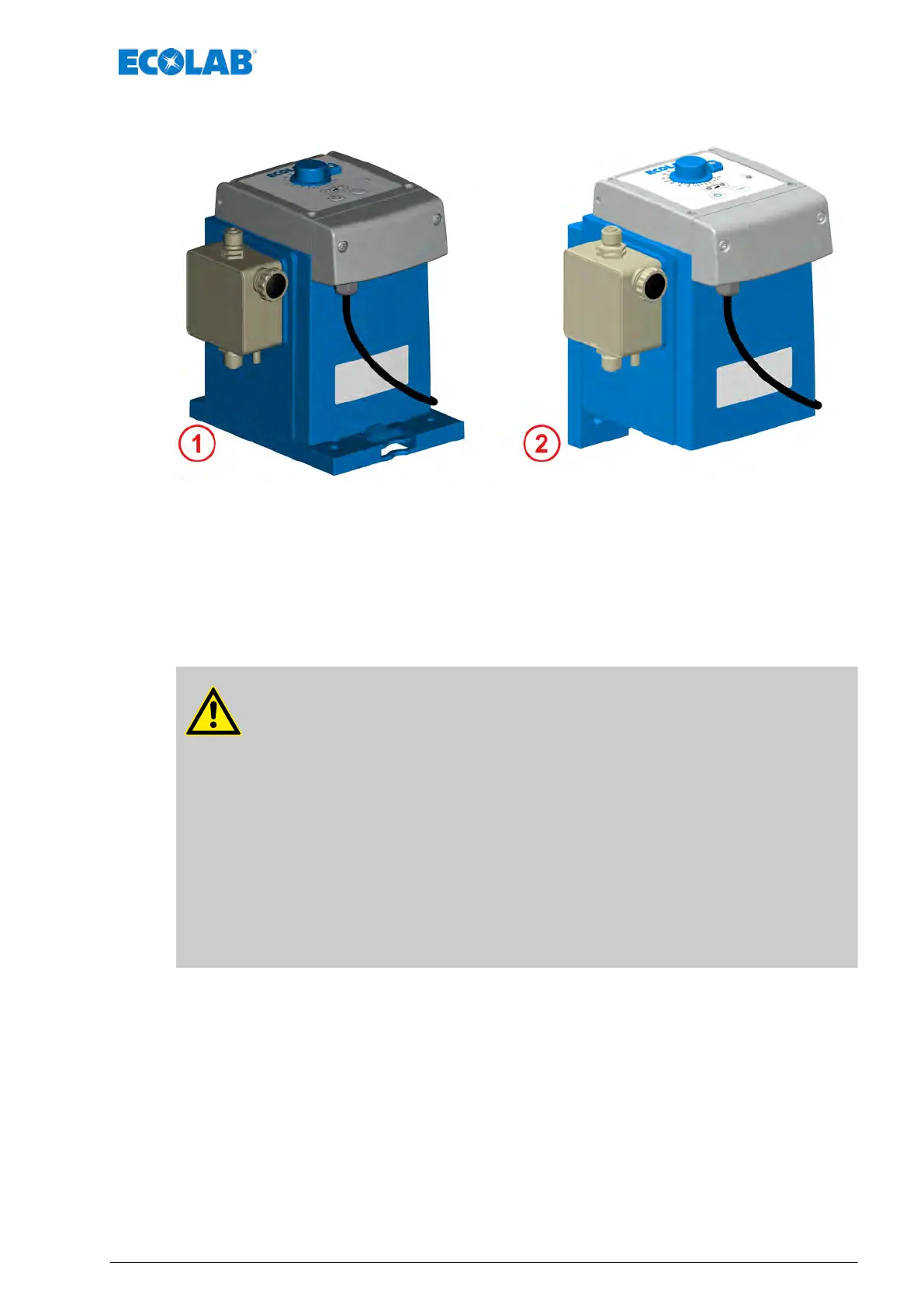

Afb. 7: Standmontage (pos.1) en wandmontage (pos.2)
De pomp kan met de montageplaat zowel staand (bijv. op een console of op de
doseertank, pos. 1), alsook op een wand (hangend, pos. 2) worden gemonteerd.
V
oor verder variabel gebruik kan het bedieningsdeel van de pomp worden gedraaid, zodat
variabele aansluitvarianten ontstaan.
De afmetingen van de pomp en de montageplaten zijn in:
Ä
Hoofdstuk 13.8 „Afmetingen” op pagina 79 te bekijken.
VOORZICHTIG!
– De montageplaat moet stevig met de ondergrond zijn verbonden en de
pomp in de montageplaat vastgeklikt zijn.
–
Montageplaat enkel op geschikte ondergrond monteren, die aan de
vereisten met evt. optredende vibraties voldoet.
– Er moet absoluut worden verzekerd dat de stabiliteit van de pomp
gegarandeerd is!
– De pomp mag niet door extra (gewichts-)krachten worden belast!
– De opbouw of het plaatsen van extra componenten, alsook het betreden of
het ophangen op reeds gemonteerde pompen is niet-toegestaan.
– De fixatie-elementen zijn met een gemarkeerd kencijfer 1 en 2 aangeduid
en passen constructief enkel in één richting in de opening van de
montageplaat.
Montage, installatie, ombouw en upgrade
31 417102264 Rev. 5-01.2019
