5.3 Anschlussbuchsen / Kabeldurchführungen
Für den Kabelanschluss des Freigabesignals, liegt der Pumpe eine
V
erschraubung (M12 x 1,5) bei (Abb. 5, Pos. 3).

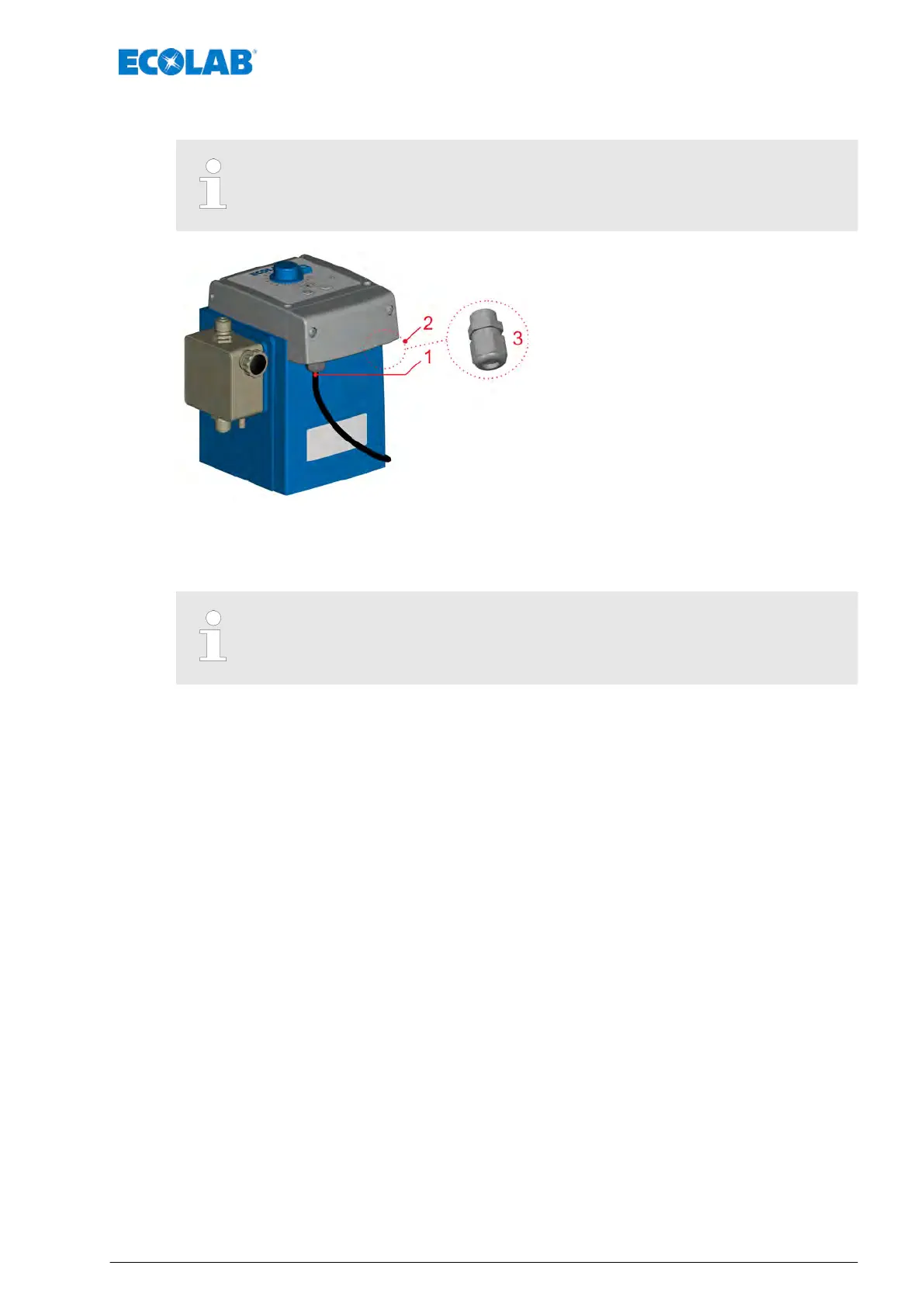

Abb. 5: Anschlüsse „EcoPro“
1 Kabeldurchführung für Netzkabel / Netzanschluss
2 Kabeldurchführung für Anschluss: Freigabesignal
3 Verschraubung (M12 x 1,5)
Zulässige Kabel-Außendurchmesser für Anschluss der EIN/Ausgänge:
AD Ø = 5,1-5,7 mm (Pos. 2-5).
Zulässige Kabel: LIYY 4x 0,5; LIYY 5 x 0,34; L
YCY 2 x 0,34; Ölflex 4 x 0,5
Beschreibung der Pumpe
27 417102264 Rev. 5-01.2019
