10.2.2.3 Ersatzteilbaugruppe: Pumpenkopf 30 l/h und 50 l/h

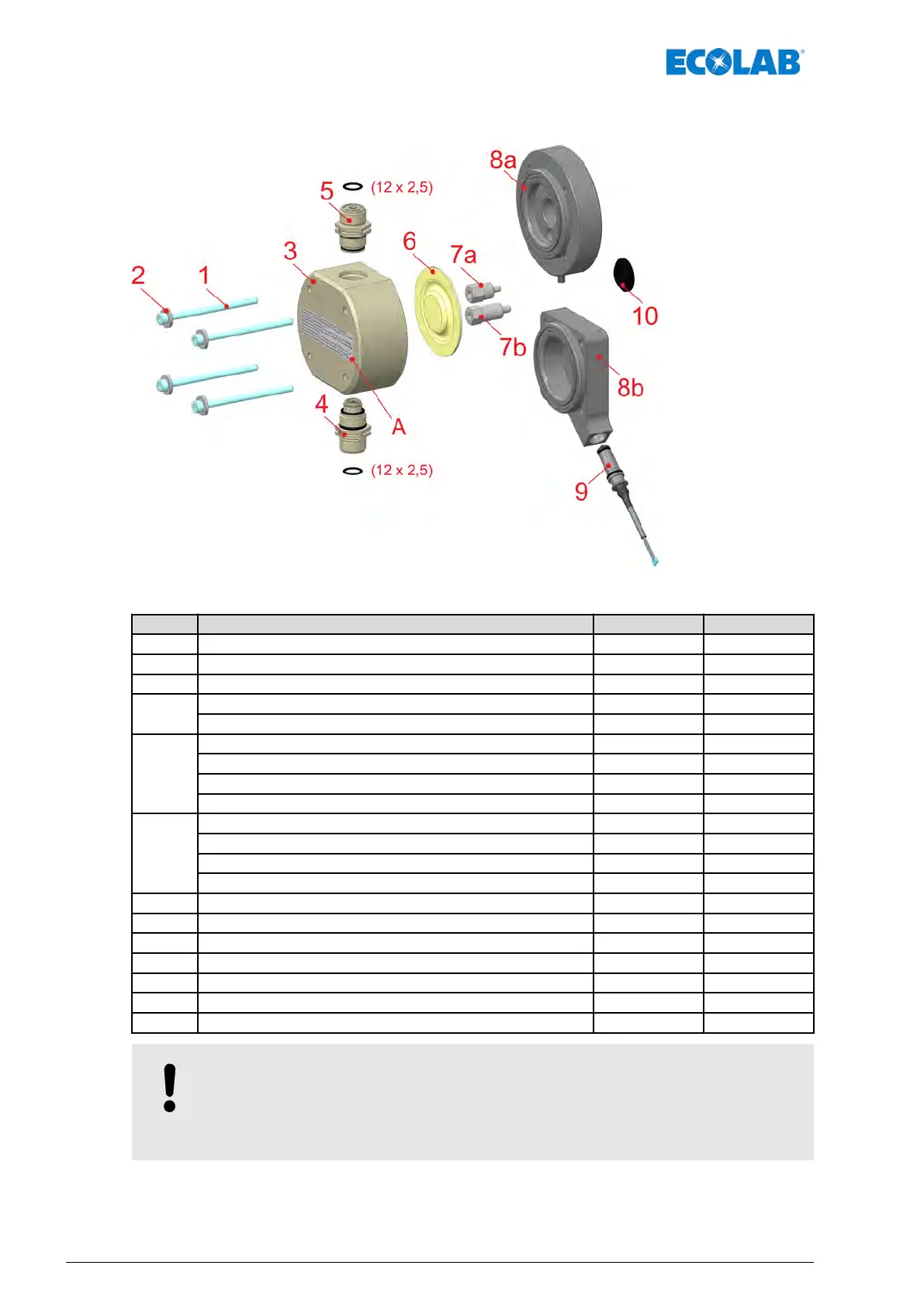

Abb. 28: Ersatzteilbaugruppe: Pumpenkopf 30 l/h und 50 l/h
Pos. Bezeichnung Artikel Nr. EBS-Nr.
A Aufkleber Inbetriebnahme / Anzugsdrehmoment (6 Nm) 34900291 auf Anfrage
1 Innensechskantschraube, M 6 x 90, DIN 912, V2A 413031148 auf Anfrage
2 Scheibe, 17 x 6.4 x 3 DIN 7349 V2A 413501304 auf Anfrage
3
Pumpenkopf, 30/50 l/h, PP 35200116 auf Anfrage
Pumpenkopf, 30/50 l/h, PVDF 35200117 auf Anfrage
4
Saugventil, PFC-000 G5/8-G5/8-99 252024 auf Anfrage
Saugventil, PEC-000 G5/8-G5/8-99 252025 auf Anfrage
Saugventil, DFC-000 G5/8-G5/8-99 252026 auf Anfrage
Saugventil, DEC-000 G5/8-G5/8-99 252027 auf Anfrage
5
Druckventil, PFC-000 G5/8-G5/8-99 252020 auf Anfrage
Druckventil, PEC-000 G5/8-G5/8-99 252021 auf Anfrage
Druckventil, DFC-000 G5/8-G5/8-99 252022 auf Anfrage
Druckventil, DEC-000 G5/8-G5/8-99 252023 auf Anfrage
6 Membrane 35200120 auf Anfrage
7a Membranverlängerung, 30 l/h 35200121 auf Anfrage
7b Membranverlängerung, 50 l/h 35200148 auf Anfrage
8a Zwischenplatte 35200118 auf Anfrage
8b Zwischenplatte mit Sensoraufnahme 35200119 auf Anfrage
9 Membranbruchsensor, komplett 252081 auf Anfrage
10 Schutzmembrane 35200137 auf Anfrage
HINWEIS!
Beim Zusammenbau ist unbedingt das auf dem Pumpenkopf angebrachte
Anzugsdrehmoment zu beachten!
Siehe auch
Ä
Kapitel 13.6 „Anzugsdrehmomente“ auf Seite 78
Verschleiß- und Ersatzteile
66417102264 Rev. 5-01.2019
