6.3.2 Esempi di installazione
Installazione idraulica
In caso di mezzi che tendono a sedimentare, deve essere montata una valvola
di aspirazione da pavimento o una valvola di fondo della linea di aspirazione o
della lancia di aspirazione sopra lo strato di fango previsto.
Definizione dei termini: Sifone a vuoto
I sifoni a vuoto vengono utilizzati quando il livello massimo del liquido (in
questo caso il contenitore di prelievo) è superiore al punto più basso della linea
di dosaggio. In questo caso, il liquido fuoriesce dalla linea di dosaggio senza il
solo pompaggio attraverso la cosiddetta "compensazione idrostatica della
pressione".

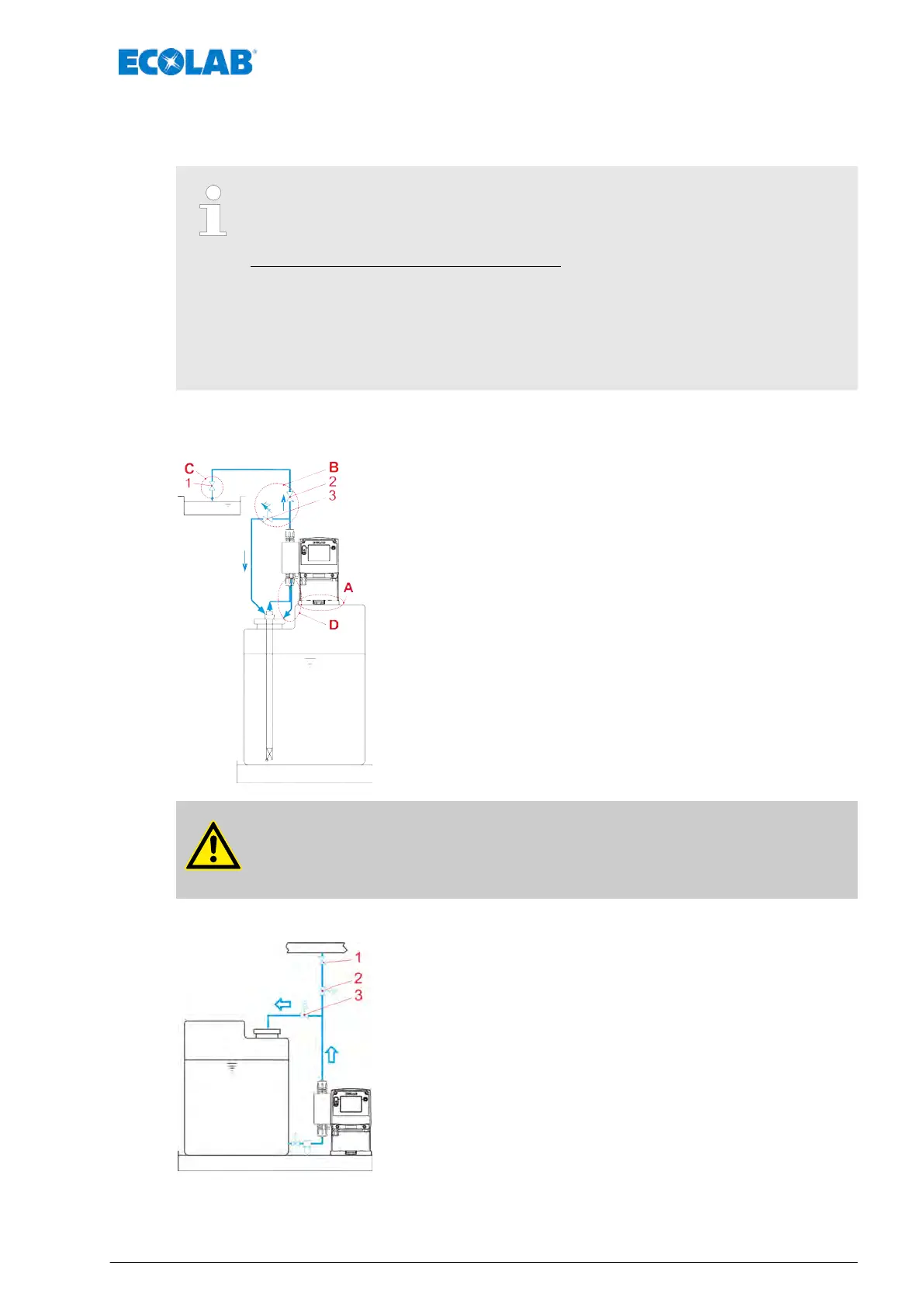

Esempio di installazione 1
La pompa dosatrice dovrebbe trovarsi preferibilmente sopra il serbatoio di
dosaggio (pos. A).
T
ra la contropressione nel punto di innesto e la pressione esistente sulla
pompa dosatrice (pos. B) deve esserci una differenza di pressione positiva
di almeno 0,1 MPa (1 bar). Altrimenti deve essere montata nel tubo di
dosaggio una valvola per il mantenimento della pressione (pos. 2)
Inoltre, per evitare un’inammissibile alta pressione nel tubo di dosaggio, si
consiglia di installare una valvola di troppo pieno di sicurezza
corrispondente (pos. 3).
Il tubo di troppo pieno di questa valvola deve essere portato indietro senza
pressione nel serbatoio.
Nel punto di innesto (pos. C), deve essere fondamentalmente inserita una
valvola di innesto o valvola di dosaggio caricata a molla (pos. 1), anche con
singolo dosaggio nei sistemi senza pressione.
Per sfiatare facilmente la pompa dosaggio, la connessione di sfiato deve
essere portata indietro su un tubo separato nel contenitore mezzi di
dosaggio (pos. D).
ATTENZIONE!
Né il tubo di troppopieno né la linea di sfiato devono essere ricondotti nella
tubazione di aspirazione della pompa dosaggio!
Esempio di installazione 2
1 V
alvola di innesto / valvola dosaggio
2 Valvola per il mantenimento della pressione
3 Valvola di troppo pieno
In caso di mezzi da degassare o prodotti con viscosità > 100 mPas, si
consiglia di impostare funzionamento con alimentazione.
È tuttavia importante assicurare che il punto di innesto (pos. 1), venga
sistemato sopra il serbatoio di raccolta e/o che venga installata una
corrispondente valvola per il mantenimento della pressione (pos. 2).
In questo modo si evitano indesiderati sifonamenti nel contenitore di
raccolta.
Montaggio, installazione, ricostruzione e aggiornamenti
35 417102264 Rev. 5-01.2019
