9.9 Pumpenkopfgröße 120 l/h

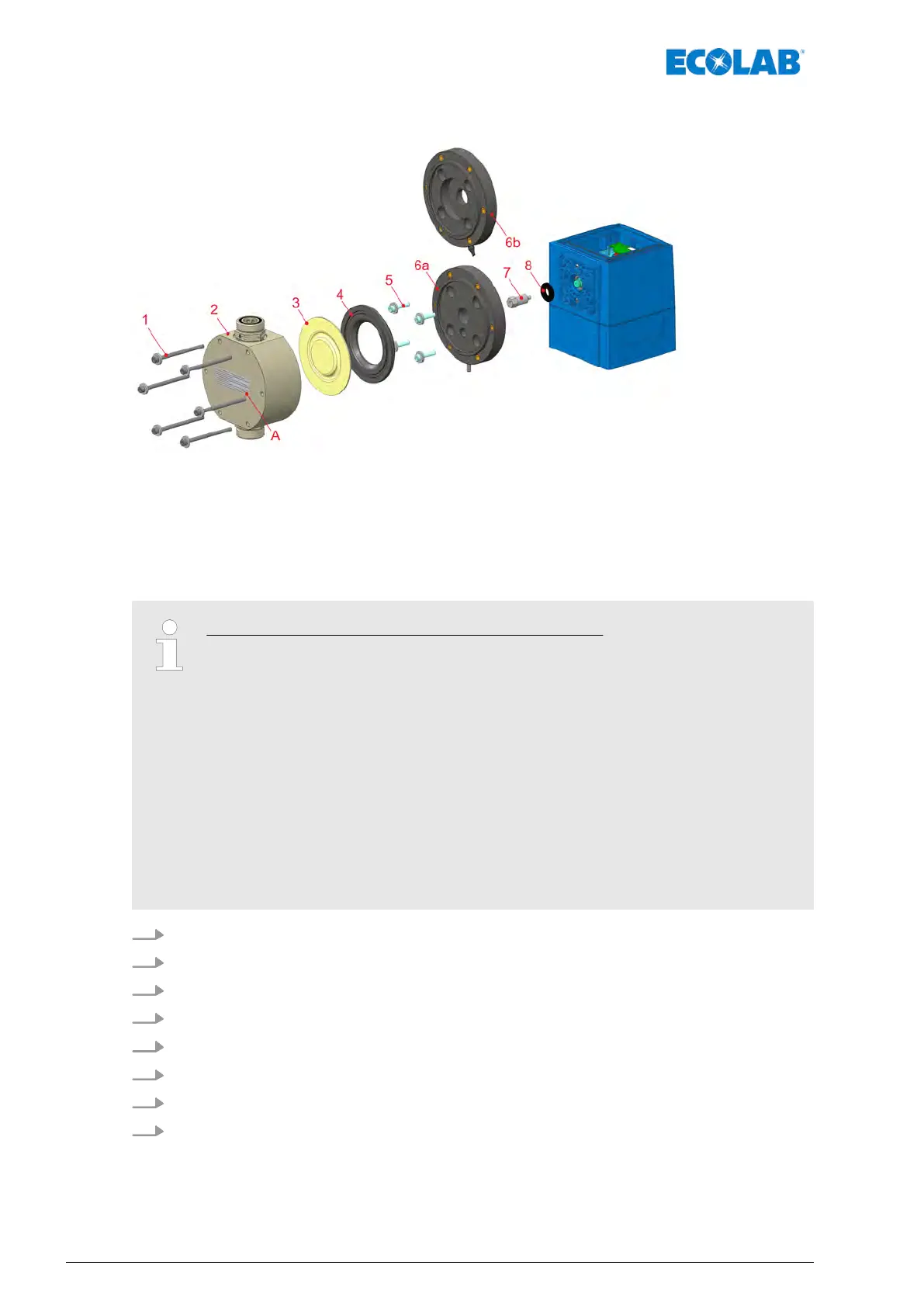

Abb. 23: Austausch der Membrane und des Pumpenkopfes
A Aufkleber: Anzugsdrehmoment Dosierkopfschrauben
1 Dosierkopfschrauben (4 Stück)
2 Pumpenkopf
3 Membrane
4 Zwischenplatte.
5 Halteschrauben für die Adapterplatte (4 Stück)
6a Adapterplatte ohne Sensor
6b Adapterplatte mit Sensor
7 Membranverlängerung
8 Schutzmembrane
Beim Zusammenbau ist auf folgendes zu achten:
– Neue Schutzmembrane lagerichtig einbauen.
– Zwischenplatte lagerichtig einlegen.
– Adapterplatte im Uhrzeigersinn drehen, bis der Membranbruchauslauf nach
unten zeigt.
– Pumpenkopf aufstecken und auf Fließrichtung achten
– Pumpenkopfschrauben handfest eindrehen und dann über Kreuz anziehen.
– V
or Inbetriebnahme und nach 24 Stunden Betrieb sind die
Dosierkopfschrauben diagonal nachzuziehen.
– Das Anzugsdrehmoment darf nicht überschritten werden, um die Gewinde
nicht zu beschädigen. Ein unterschreiten des Anzugsdrehmomentes kann
zu Undichtigkeiten führen. Anzugsdrehmomente siehe
Ä Kapitel
13.6 „Anzugsdrehmomente“ auf Seite 78
1. Dosierkopfschrauben (Pos. 1) lösen.
2. Pumpenkopf (Pos. 2) abnehmen.
3. Membrane (Pos. 3) und Zwischenplatte (Pos. 4) rausnehmen.
4. Halteschrauben für die Adapterplatte (Pos. 5) lösen.
5. Adapterplatte (Pos. 6a oder 6b) abziehen.
6. Schutzmembrane (Pos. 8) von der Membranverlängerung (Pos. 7) abziehen.
7. Membranverlängerung (Pos. 7) vom Stößel abziehen.
8. Wiedereinbau in umgekehrter Reihenfolge.
Wartung
