9.8 Pumpenkopfgröße 30 l/h und 50 l/h

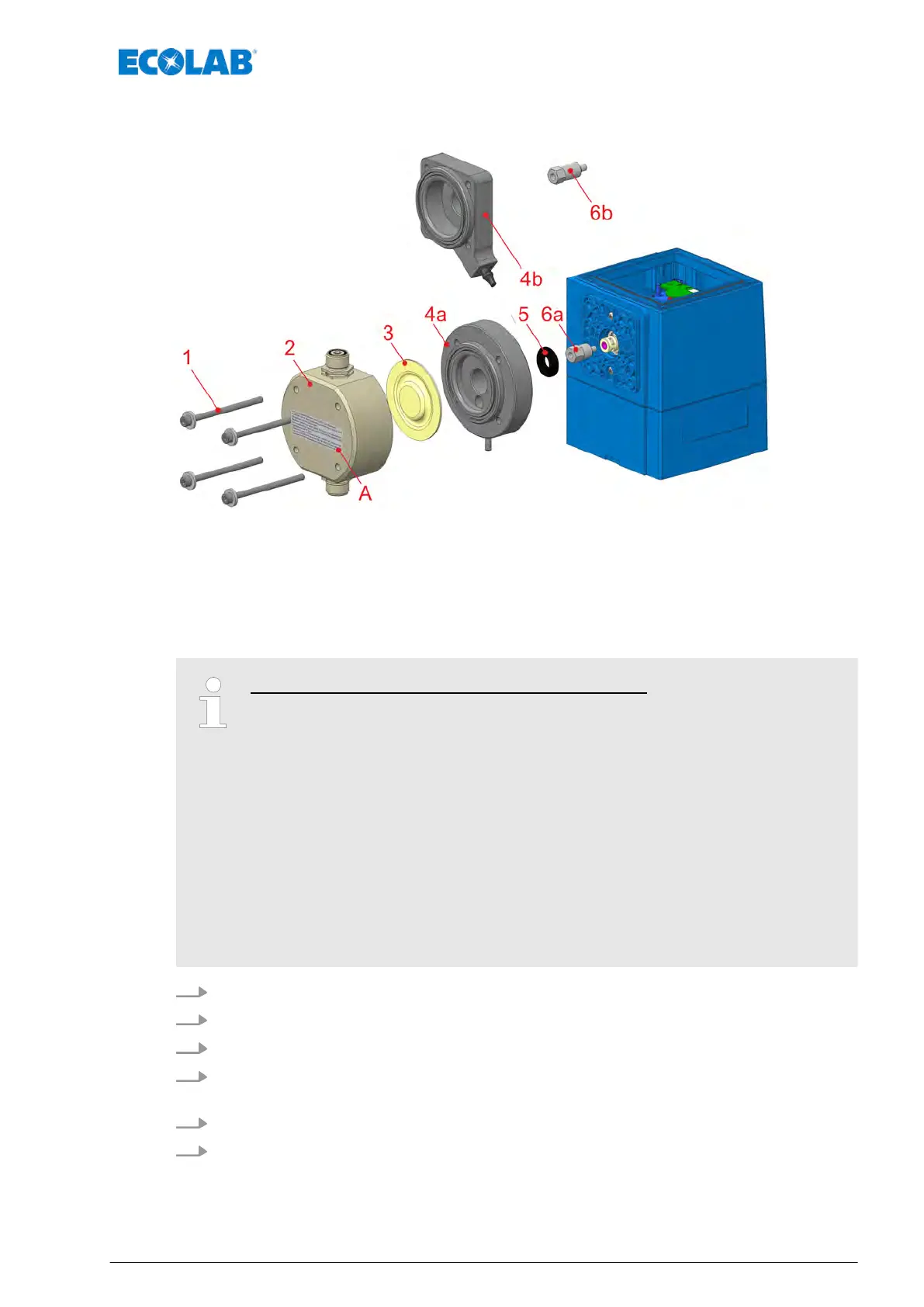

Abb. 22: Austausch der Membrane und des Pumpenkopfes
A Aufkleber: Anzugsdrehmoment Dosierkopfschrauben
1 Dosierkopfschrauben (4 Stück)
2 Pumpenkopf
3 Membrane
4a Zwischenplatte ohne Sensor
4b Zwischenplatte mit Sensor
5 Schutzmembrane
6a Membranverlängerung für Zwischenplatte ohne Sensor
6b Membranverlängerung für Zwischenplatte ohne Sensor
Beim Zusammenbau ist auf folgendes zu achten:
– Neue Schutzmembrane lagerichtig einbauen.
– Zwischenplatte lagerichtig einlegen.
– Adapterplatte im Uhrzeigersinn drehen, bis der Membranbruchauslauf nach
unten zeigt.
– Pumpenkopf aufstecken und auf Fließrichtung achten
– Pumpenkopfschrauben handfest eindrehen und dann über Kreuz anziehen.
– V
or Inbetriebnahme und nach 24 Stunden Betrieb sind die
Dosierkopfschrauben diagonal nachzuziehen.
– Das Anzugsdrehmoment darf nicht überschritten werden, um die Gewinde
nicht zu beschädigen. Ein unterschreiten des Anzugsdrehmomentes kann
zu Undichtigkeiten führen. Anzugsdrehmomente siehe
Ä
Kapitel
13.6 „Anzugsdrehmomente“ auf Seite 78
1. Dosierkopfschrauben (Pos. 1) lösen.
2. Pumpenkopf (Pos. 2) abnehmen.
3. Membrane (Pos. 3) und Zwischenplatte (Pos. 4a oder 4b) abnehmen.
4. Schutzmembrane (Pos. 5) von der Membranverlängerung (Pos. 6a oder 6b)
abziehen.
5. Membranverlängerung (Pos. 6a oder 6b) vom Stößel abziehen.
6. Wiedereinbau in umgekehrter Reihenfolge.
Wartung
59 417102264 Rev. 5-01.2019
