9.7 Pumpenkopfgröße 5 l/h und 11 l/h

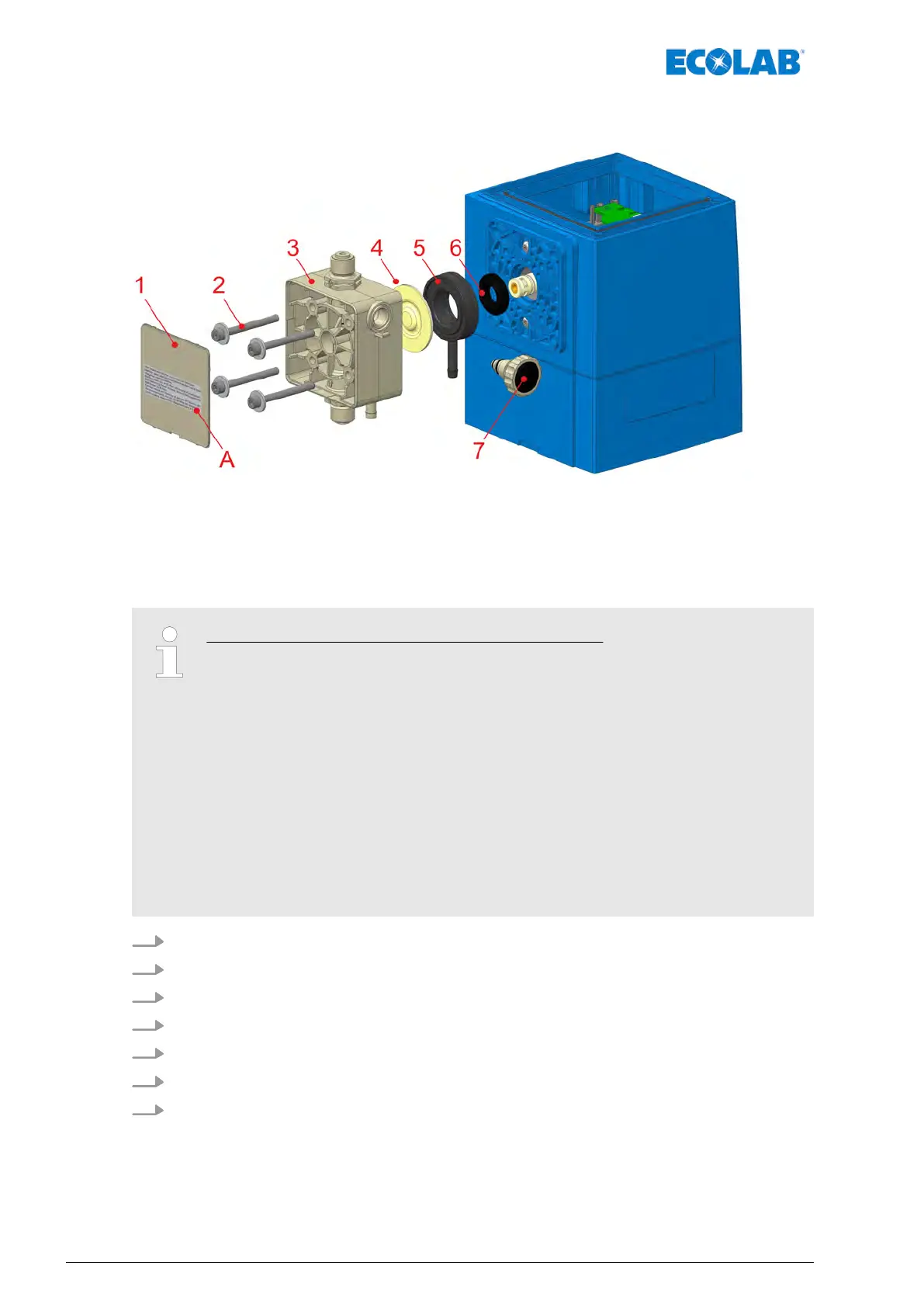

Abb. 21: Austausch der Membrane und des Pumpenkopfes
A Aufkleber: Anzugsdrehmoment Dosierkopfschrauben
1 Abdeckplatte
2 Dosierkopfschrauben (4 Stück)
3 Pumpenkopf
4 Membrane
5 Zwischenplatte
6 Schutzmembrane
7 Entlüftungsschraube
Beim Zusammenbau ist auf folgendes zu achten:
– Neue Schutzmembrane lagerichtig einbauen.
– Zwischenplatte lagerichtig einlegen.
– Adapterplatte im Uhrzeigersinn drehen, bis der Membranbruchauslauf nach
unten zeigt.
– Pumpenkopf aufstecken und auf Fließrichtung achten
– Pumpenkopfschrauben handfest eindrehen und dann über Kreuz anziehen.
– V
or Inbetriebnahme und nach 24 Stunden Betrieb sind die
Dosierkopfschrauben diagonal nachzuziehen.
– Das Anzugsdrehmoment darf nicht überschritten werden, um die Gewinde
nicht zu beschädigen. Ein unterschreiten des Anzugsdrehmomentes kann
zu Undichtigkeiten führen. Anzugsdrehmomente siehe
Ä
Kapitel
13.6 „Anzugsdrehmomente“ auf Seite 78
1. Abdeckplatte (Pos. 1) am Dosierkopf entfernen.
2. Dosierkopfschrauben (Pos. 2) lösen.
3. Pumpenkopf (Pos. 3) abnehmen.
4. Membrane (Pos. 4) und Zwischenplatte (Pos. 5) rausnehmen.
5. Schutzmembrane (Pos. 6) vom Stößel abziehen.
6. Neue Schutzmembrane lagerichtig einbauen.
7. Wiedereinbau in umgekehrter Reihenfolge.
Wartung
58417102264 Rev. 5-01.2019
