10.2.2.4 Módulo de repuesto: Cabezal de la bomba 120 l/h

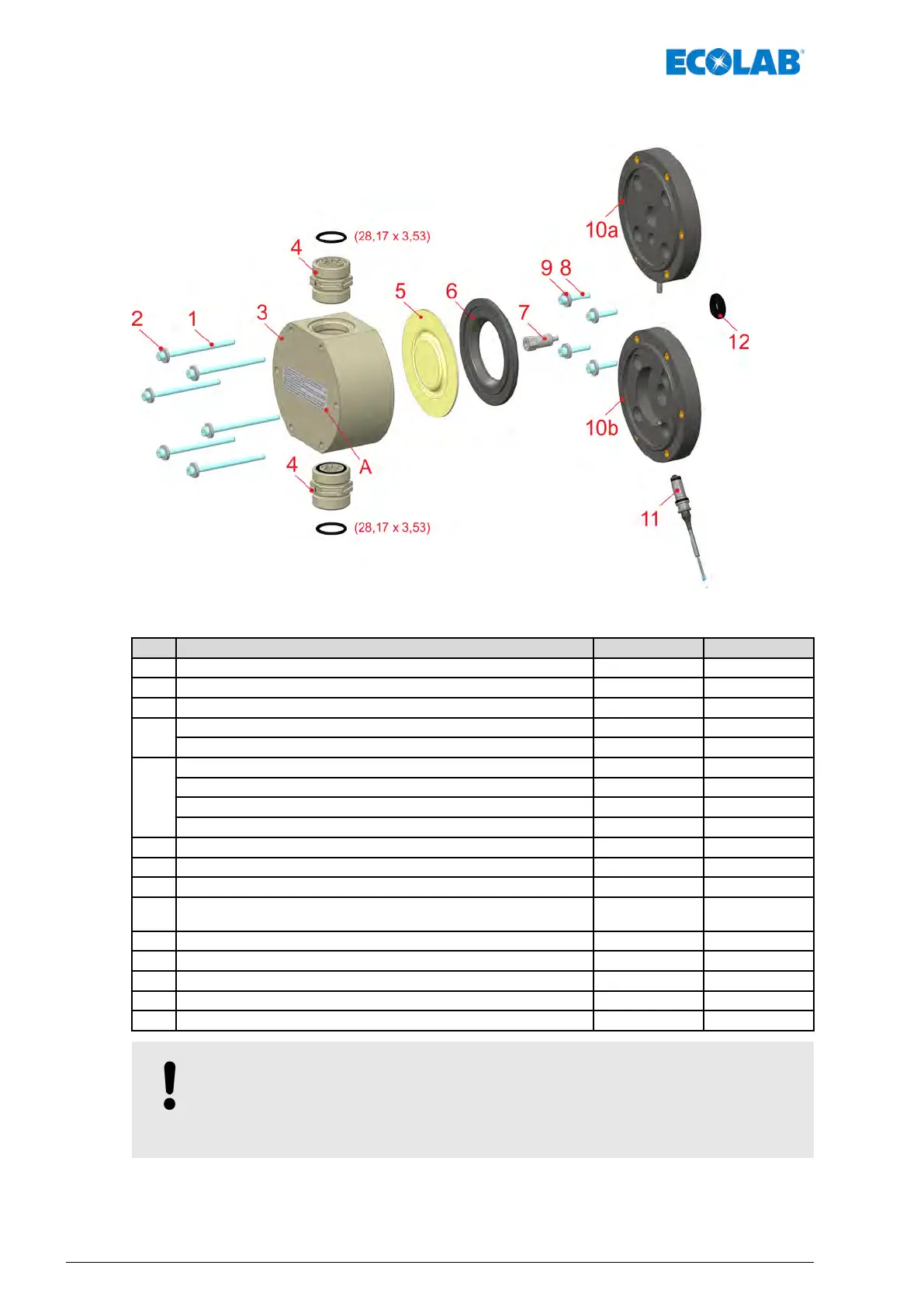

Fig. 29: Módulo de repuesto: Cabezal de la bomba 120 l/h
Pos. Nombre Referencia N.º EBS
A Etiqueta de puesta en servicio / par de apriete (6 Nm) 34900291 bajo pedido
1 Tornillo cilíndrico con hexágono interior, M 6 x 90, DIN 912, V2A 413031148 bajo pedido
2 Arandela, 17 x 6.4 X 3, DIN 7349 V2A 413501304 bajo pedido
3
Cabezal de la bomba, 120 l/h, PP 35200142 bajo pedido
Cabezal de la bomba, 120 l/h, PVDF 35200143 bajo pedido
4
Válvula de aspiración/descarga, PFC-000 G1¼-G1¼-99 249075 bajo pedido
Válvula de aspiración/descarga, PEC-000 G1¼-G1¼-99 249055 bajo pedido
Válvula de aspiración/descarga, DFC-000 G1¼-G1¼-99 252028 bajo pedido
Válvula de aspiración/descarga, DEC-000 G1¼-G1¼-99 252029 bajo pedido
5 Membranas 35200144 bajo pedido
6 Placa intermedia 35200147 bajo pedido
7 Prolongación de membrana, 120 l/h 35200148 bajo pedido
8 Tornillo cilíndrico con hexágono interior, M 6 x 30, DIN 912, V2A,
ANTI
413031140 bajo pedido
9 Arandela, 17 x 6.4 X 3, DIN 7349 V2A 413501304 bajo pedido
10a Placa adaptadora 35200145 bajo pedido
10b Placa adaptadora para sensor de rotura de membrana 35200146 bajo pedido
11 Sensor de rotura de membrana, completo 252081 bajo pedido
12 Membranas protectoras 35200137 bajo pedido
¡AVISO!
Durante el montaje, respete en todo momento el par de apriete del cabezal de
la bomba.
Consulte también
Ä
Capítulo 13.6 «Pares de apriete» en la página 81
Piezas de desgaste y de repuesto
70417102264 Rev. 5-01.2019
