6.3.4 Elektrische installatie
Personeel:
n
Elektromonteur
Voor de kabelaansluiting van de impulsbesturing, is er bij de pomp een
M 12 x 1,5 schroefverbinding geleverd.
De netwerkkabel is af fabriek reeds gemonteerd.

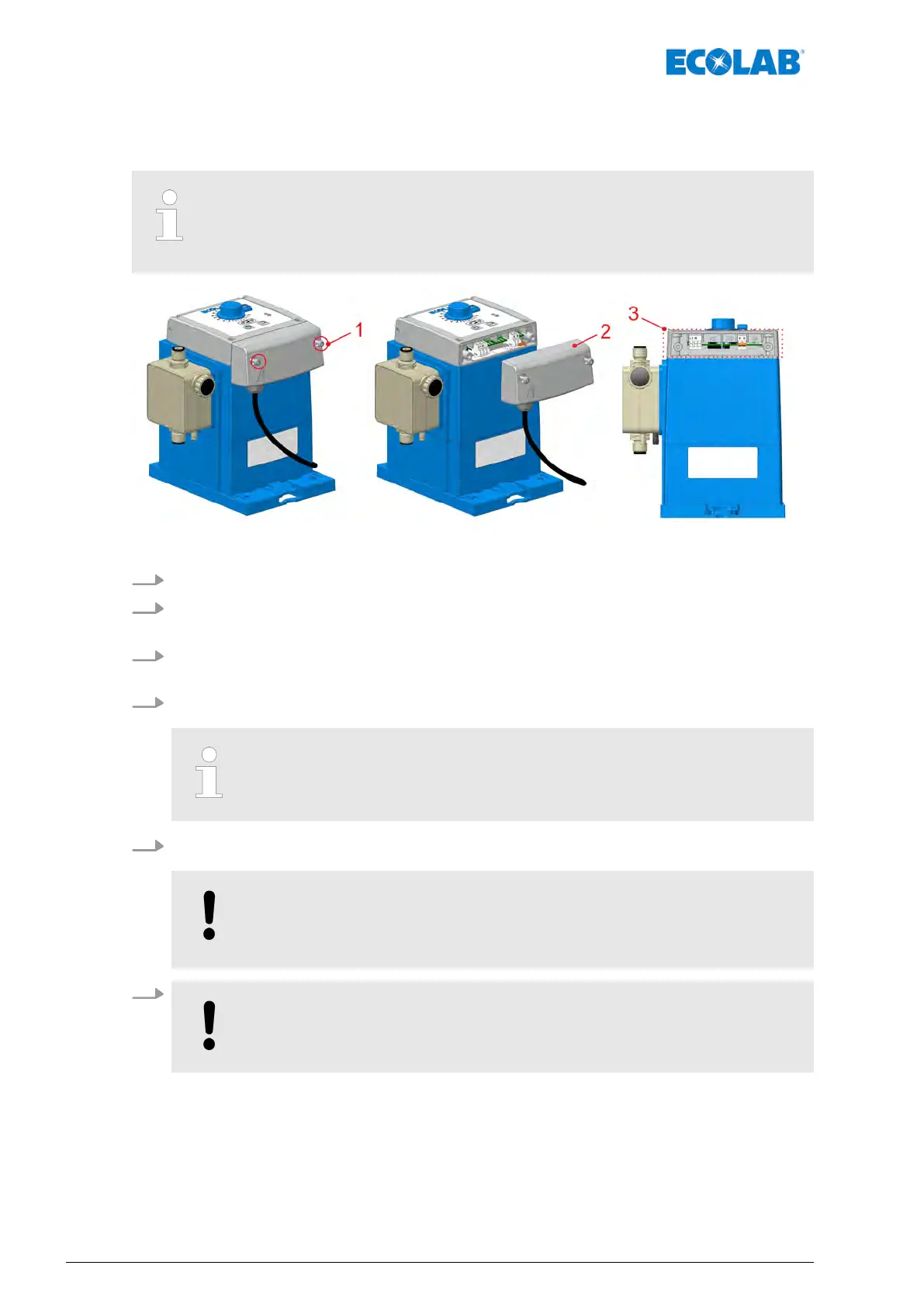

Afb. 14: Elektrische installatie „EcoPro”
1. Beide behuizingsschroeven losdraaien. Deze zijn tegen uitvallen beveiligd.
2. Frontdeksel afnemen.
ð
De printplaat met de elektrische aansluiting is bloot gelegd.
3. V
oor de aansluiting van een extern vrijgavesignaal de aansluitleidingen door de
kabelschroefverbinding schuiven.
4. Elektrische installatie voor het externe vrijgavesignaal uitvoeren:
Ä
Hoofdstuk 6.3.4.1 „Klembezetting - Extern vrijgavesignaal” op pagina 43.
Toegestane kabel-buitendiameter voor aansluiting van de IN/uitgangen:
AD Ø = 5,1-5,7 mm (pos. 2-5).
T
oegestane kabels: LIYY 4x0,5; LIYY 5x0,34; LYCY 2x0,34; Ölflex 4x0,5
5. Na het beëindigen van de elektrische installatie het deksel weer op de behuizing
plaatsen.
AANWIJZING!
Let erop dat de afdichting vrij is van verontreinigingen om de dichtheid
van het systeem te garanderen.
6.
AANWIJZING!
Beide behuizingsschroeven "handvast" aandraaien.
Montage, installatie, ombouw en upgrade
42417102264 Rev. 5-01.2019
