11.2.3 Actualización de la «EcoPro» a la versión «EcoAdd»
La versión de la bomba «EcoPro» puede remodelarse o actualizarse a la versión
«EcoAdd» con pantalla táctil e interfaz Bluetooth cambiando la unidad de control.

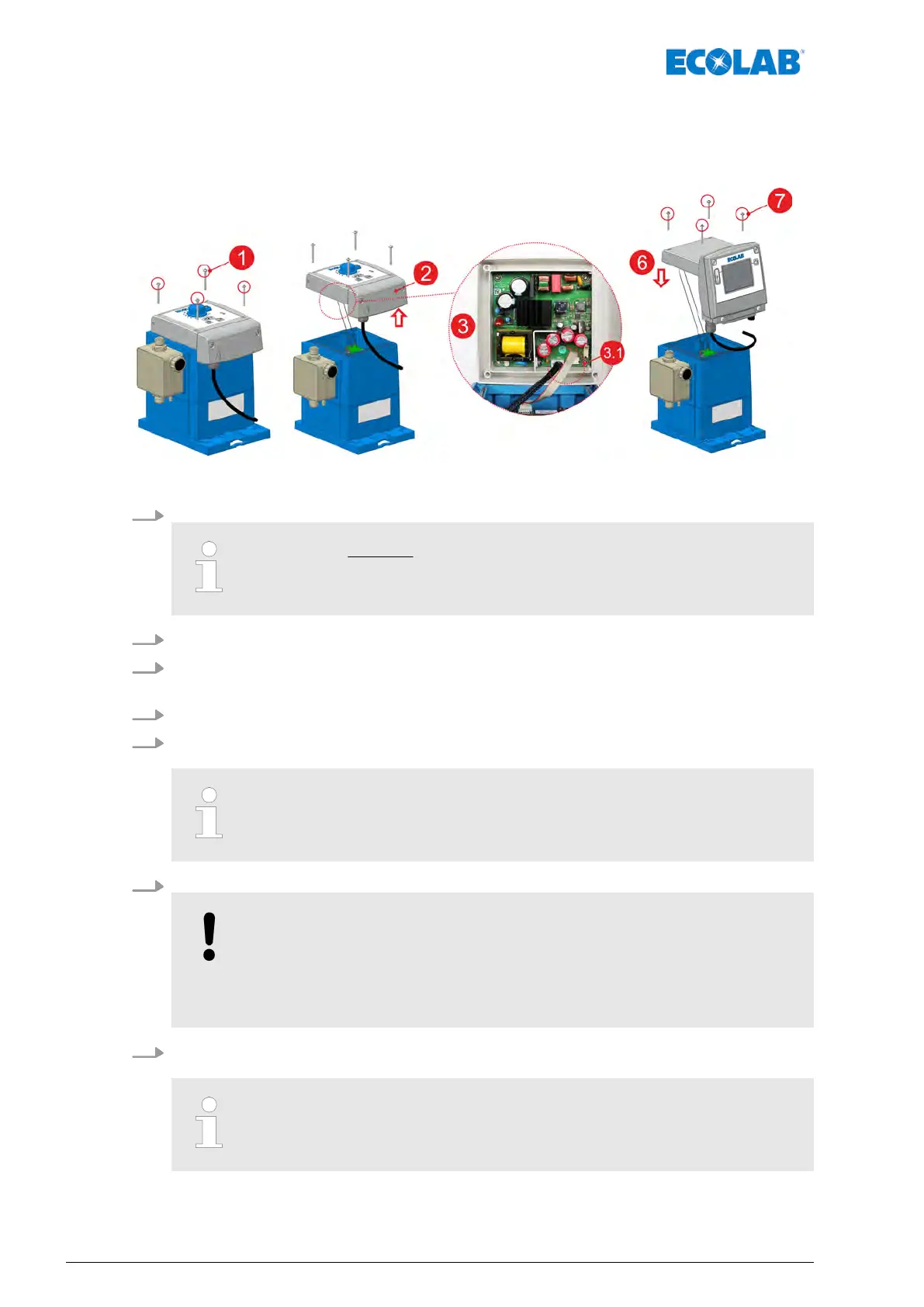

Fig. 32: / Actualización de la «EcoPro» a la versión «EcoAdd»
1. Soltar los tornillos de fijación de la unidad de mando de la «EcoPro».
¡Los tornillos no están protegidos contra caídas!
Durante el desmontaje, procurar que no se pierdan los tornillos y no
emplear otros distintos de los originales.
2. Retirar la unidad de mando de la «EcoPro» tirando hacia arriba.
3. Extraer los dos conectores (pos. 3.1) del lado inferior de la unidad de mando de la
«EcoPro».
4. Retirar la unidad de mando de la «EcoPro».
5. Encajar los dos conectores (pos. 3.1) en las tomas de enchufe del lado inferior de la
unidad de mando de la «EcoAdd».
Los conectores están «codificados» en las instalaciones del cliente, de
modo que solo se pueden encajar en posición correcta en un conector
hembra.
6. Colocar la unidad de mando de la «EcoAdd»
sobre la carcasa de la bomba.
¡AVISO!
En la carcasa de la bomba se encuentra una junta para la unidad de
mando.
Durante el ensamblaje de la unidad de mando con la carcasa de la
bomba, asegurarse de que esta no tiene impurezas.
7. Apretar los tornillos de fijación de la unidad de mando (dispositivo de mando / parte
superior de la bomba).
El par de apriete de los tornillos de fijación de la unidad de mando es de
aprox. 1 Nm. A fin de evitar daños en la rosca, se recomienda apretar los
tornillos con la mano.
