6.3.3.3 Collegamento tubi rigidi e tubi flessibili con raccordo filettato di fissaggio e fascetta
tubo flessibile

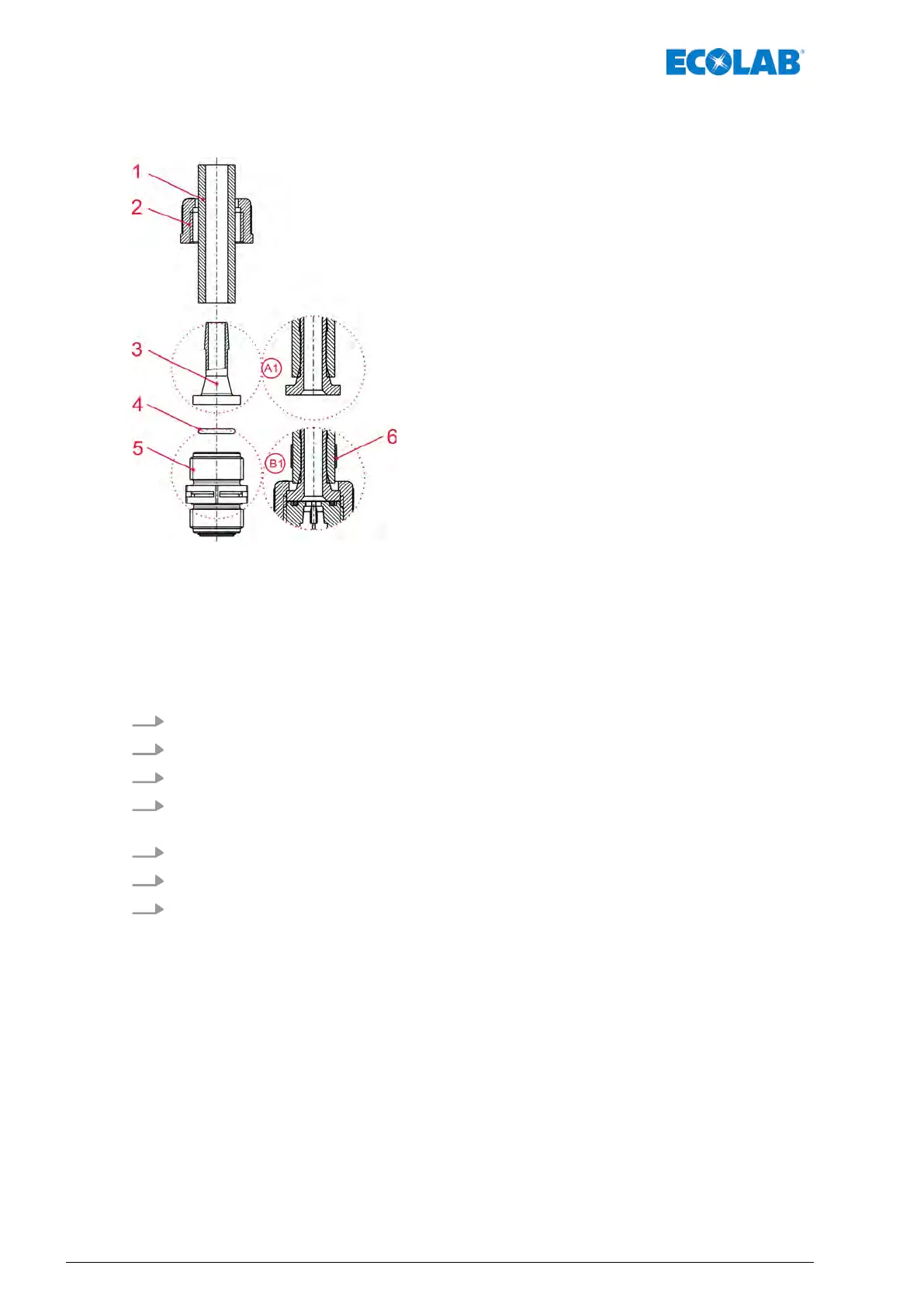

Fig. 12: Collegamento tubi rigidi e tubi flessibili con raccordo filettato di fissaggio e fascetta tubo flessibile
A Dettaglio/sezione: Rappresentazione di elemento
singolo
1 Tubo flessibile
2 Dado per raccordi
3 Parte conica
4 O-ring
5 Valvola di aspirazione, di mandata
6 Fascetta stringitubo
A1 Tubo rigido o flessibile inserito
B1 Collegamento valvola: Stato nominale dopo
l'assemblaggio
1. T
agliare il tubo flessibile diritto (pos. 1).
2. Far scorrere il dado per raccordi (pos. 2) sul tubo flessibile (pos. 1).
3. Far scorrere la fascetta stringitubo (pos. 6) sul tubo flessibile (pos. 1).
4. Far scorrere il tubo flessibile (pos. 1) fino al collare di arresto sulla parte conica
(pos. 3) (dettaglio A1).)
5. Inserire l’O-ring (pos. 4) nel dado della valvola di aspirazione o di mandata (pos. 5).
6. Serrare il dado per raccordi (pos. 2) (dettaglio B1).
7. Far scorrere la fascetta stringitubo (pos. 6) nella parte inferiore e serrare
(dettaglio B1)
.
Montaggio, installazione, ricostruzione e aggiornamenti
40417102264 Rev. 5-01.2019
