9.3 Sostituzione di valvola di aspirazione / di mandata e vite madre dosatore

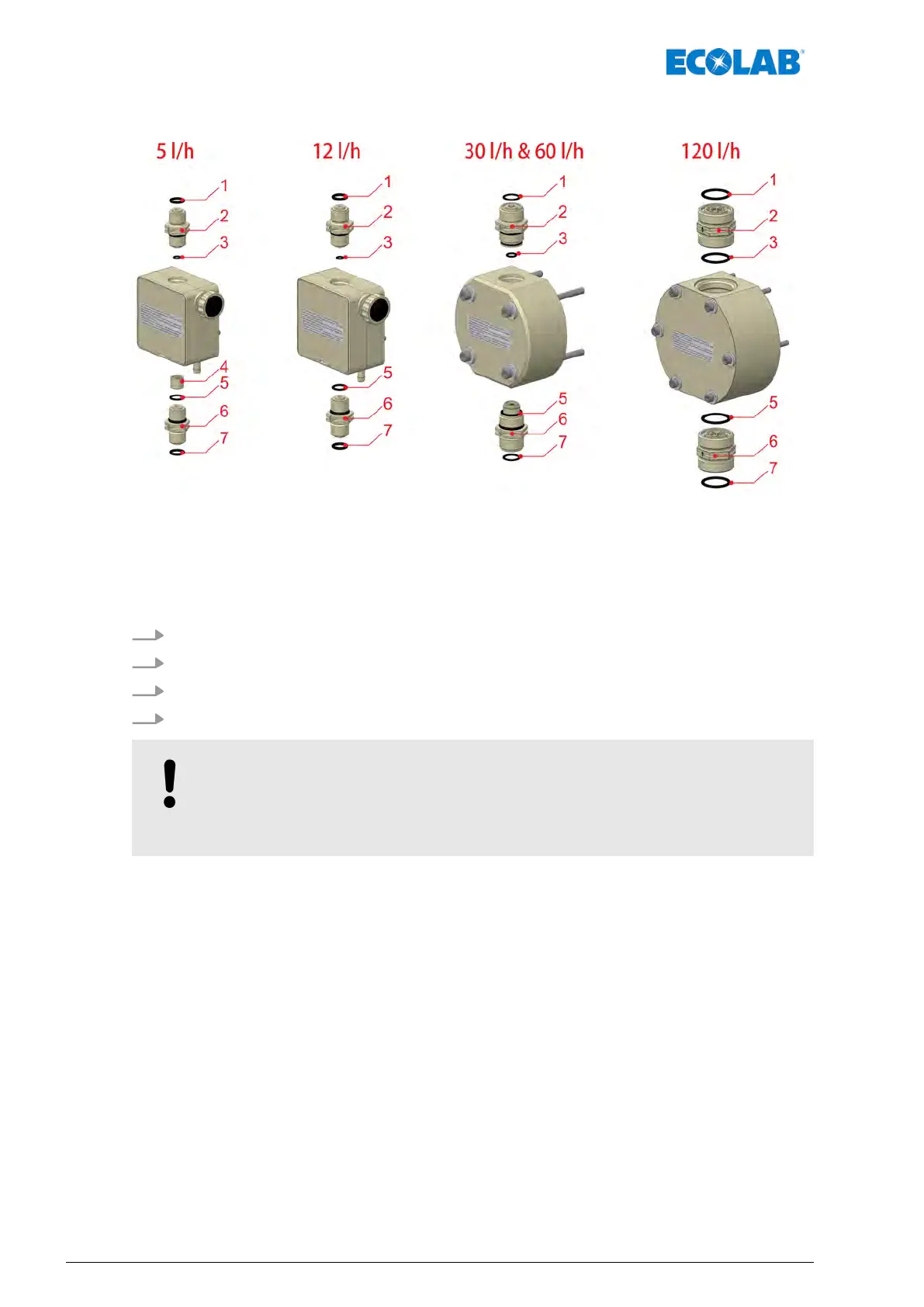

Fig. 20: Sostituzione di valvola di aspirazione / di mandata e vite madre dosatore
1 O-ring attacco tubo flessibile lato pressione
2 Valvola di mandata
3 O-ring: valvola di mandata testa pompa
4 Vite madre dosatore V3
5 O-ring: valvola di aspirazione testa pompa
6 Valvola di aspirazione
7 O-ring attacco tubo flessibile lato aspirazione
1. Smontare la valvola di aspirazione e di mandata con una chiave a bocca.
2. Montare tutti gli O-ring.
3. Montare la vite madre dosatore (testa pompa con 5l/h)
(modello valvola V3)
4. A
vvitare la nuova valvola di mandata e di aspirazione - (coppia di serraggio 2-3 Nm)
AVVISO!
Coppie di serraggio delle valvole di aspirazione e di pressione:
Si veda
Ä
Capitolo 9.4 «Installare correttamente la valvola dosaggio»
a pag. 57
Manutenzione
56417102264 Rev. 5-01.2019
