7.1 Prima messa in funzione «EcoPro»
La viscosità attivata (alta o bassa) viene indicata all’accensione della pompa
da un LED.
Significato dei colori del LED:
n LED modalità di dosaggio "basso" (a sinistra):
–
Quando si avvia la pompa continuativamente, colore:
Verde (standby).
– Durante il funzionamento con modalità di dosaggio "basso"
lampeggi, colore: giallo.
n
LED modalità di dosaggio "alto" (a destra):
–
Durante il funzionamento in modalità di dosaggio "alto"
lampeggiante, colore: giallo.

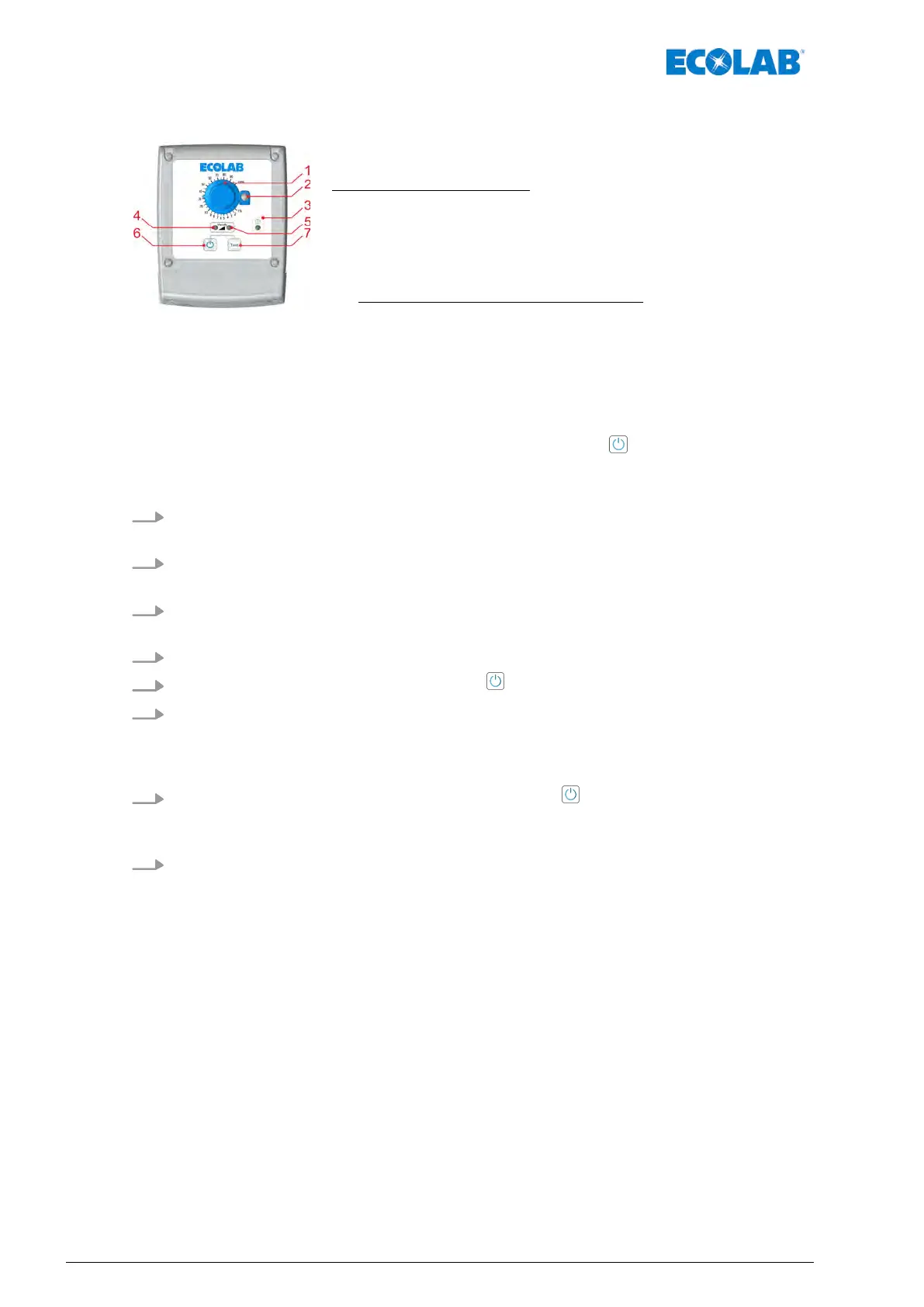

Fig. 16: Elemento di comando «EcoPro»
1 Manopola di regolazione corsa
2 Dispositivo di bloccaggio per fissare la manopola
3 LED - messaggio di allarme, colore: rosso
lampeggiante
4 LED modalità di dosaggio "basso", colore: Giallo
LED - quando si avvia la pompa: Verde (standby)
5 LED - modalità di dosaggio "alto", colore: Giallo
lampeggiante
6
«Tasti ON/OFF »
7 Tasto di test
8 Pressacavo per cavo di allacciamento alla rete
1. Montare la piastra di montaggio e la pompa nella posizione e nel modo desiderati.
Ä
Capitolo 6.2 «Opzioni di montaggio» a pag. 31
2. Realizzare i collegamenti idraulici.
Ä
Capitolo 6.3.1 «Installazione idraulica» a pag. 34
3. Se necessario, ef
fettuare i collegamenti elettrici per gli ingressi di segnale.
Ä
Capitolo 6.3.4 «Installazione elettrica» a pag. 42
4. Collegare la spina (pre-assemblata in fabbrica) con l'alimentazione.
5.
A
vviare la pompa con il tasto «ON/OFF»
.
6. Regolare la viscosità premendo contemporaneamente i tasti «ON/OFF» e « test »
(per circa 3 secondi).
ð
Il LED della corrispondente viscosità scelta si accende brevemente in verde
(Fig. 16
).
7.
La pompa si accende premendo il tasto «ON/OFF» .
ð
La pompa si rimette a funzionare ed il LED della nuova viscosità impostata
lampeggia (
Fig. 16).
8. Eseguire la calibrazione della prima messa in funzione:
Ä
Capitolo 7.4 «Calibrazione della prima messa in funzione» a pag. 49
Messa in servizio
46417102264 Rev. 5-01.2019
