5 Descrizione della pompa

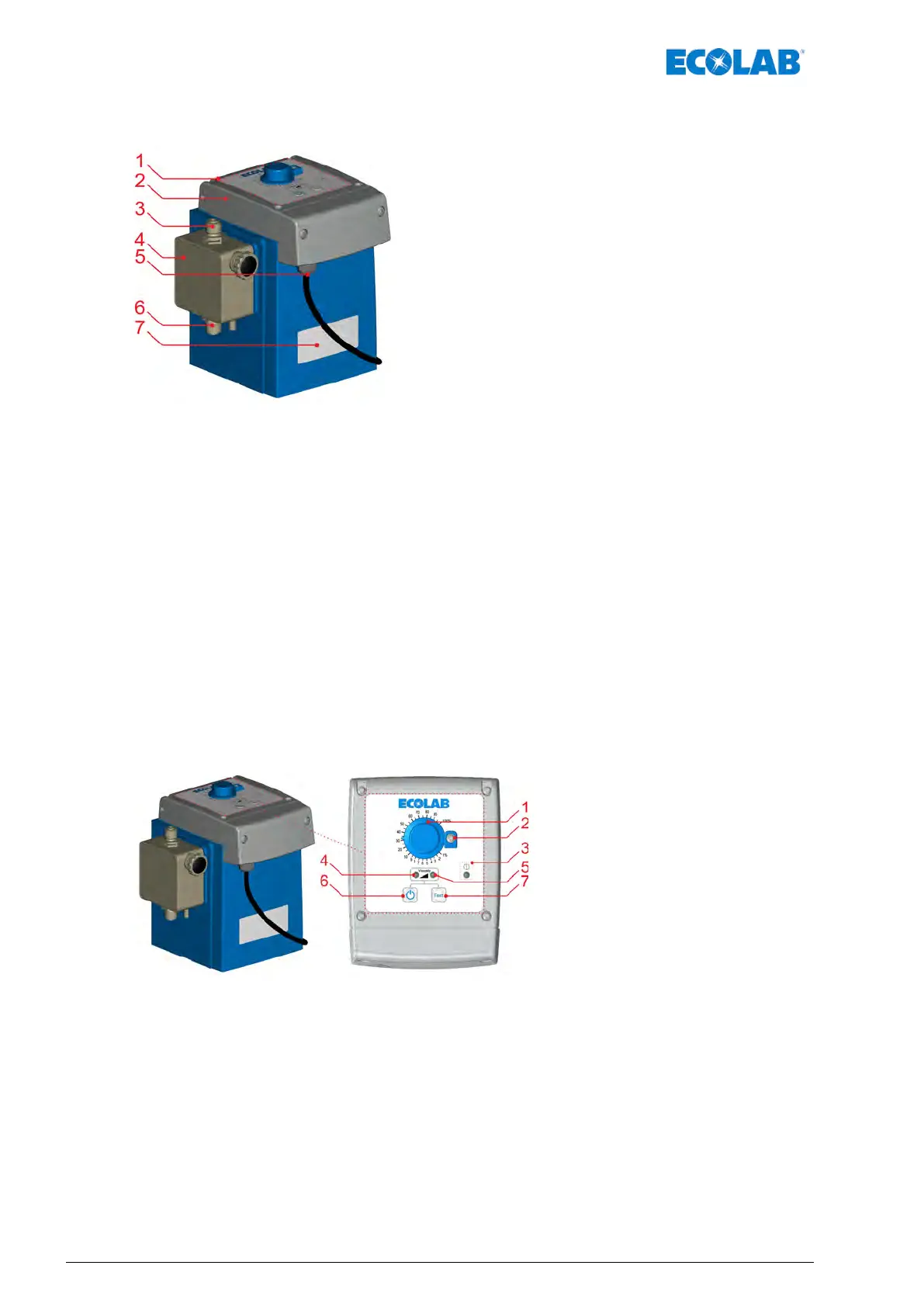

Fig. 3: Struttura «EcoPro»
1 Pannello di controllo
2 Modulo di comando girevole
3 Attacco di mandata / valvola di mandata
4 Testa pompa
5 Passacavo per cavo di rete / allacciamento alla rete
6 Collegamento di aspirazione / valvola di aspirazione
7 Posizione della targhetta
5.1 Identificazione della pompa - targhetta
La pompa è dotata di una targhetta di identificazione, che riporta i dati specifici per
l'identificazione della pompa.
La targhetta si trova sotto la parte anteriore della pompa (
Fig. 3, Pos. 7) ed è spiegata in
Ä
Capitolo 13.2 «Marcatura dei dispositivi / Targhetta» a pag. 75.
5.2 Elemento di comando «EcoPro»
Fig. 4: Elemento di comando «EcoPro»
1 La manopola di regolazione hub
2 Dispositivo di bloccaggio per fissare la manopola
3 LED - messaggio di allarme, colore: rosso
lampeggiante
4 LED modalità di dosaggio "basso", colore: Giallo
LED - quando si avvia la pompa: Verde (standby)
5 LED - modalità di dosaggio "alto", colore: Giallo
lampeggiante
6 Interruttore on/off
7 Tasto test
8 Pressacavo per cavo di allacciamento alla rete
Descrizione della pompa
26417102264 Rev. 5-01.2019
