6.3.4 Installation électrique
Personnel :
n
Électricien
Pour le raccordement câblé du contrôle des impulsions, le serrage de la
pompe est réglé à
M 12 x 1,5 .
Le cordon d’alimentation a déjà été monté en usine.

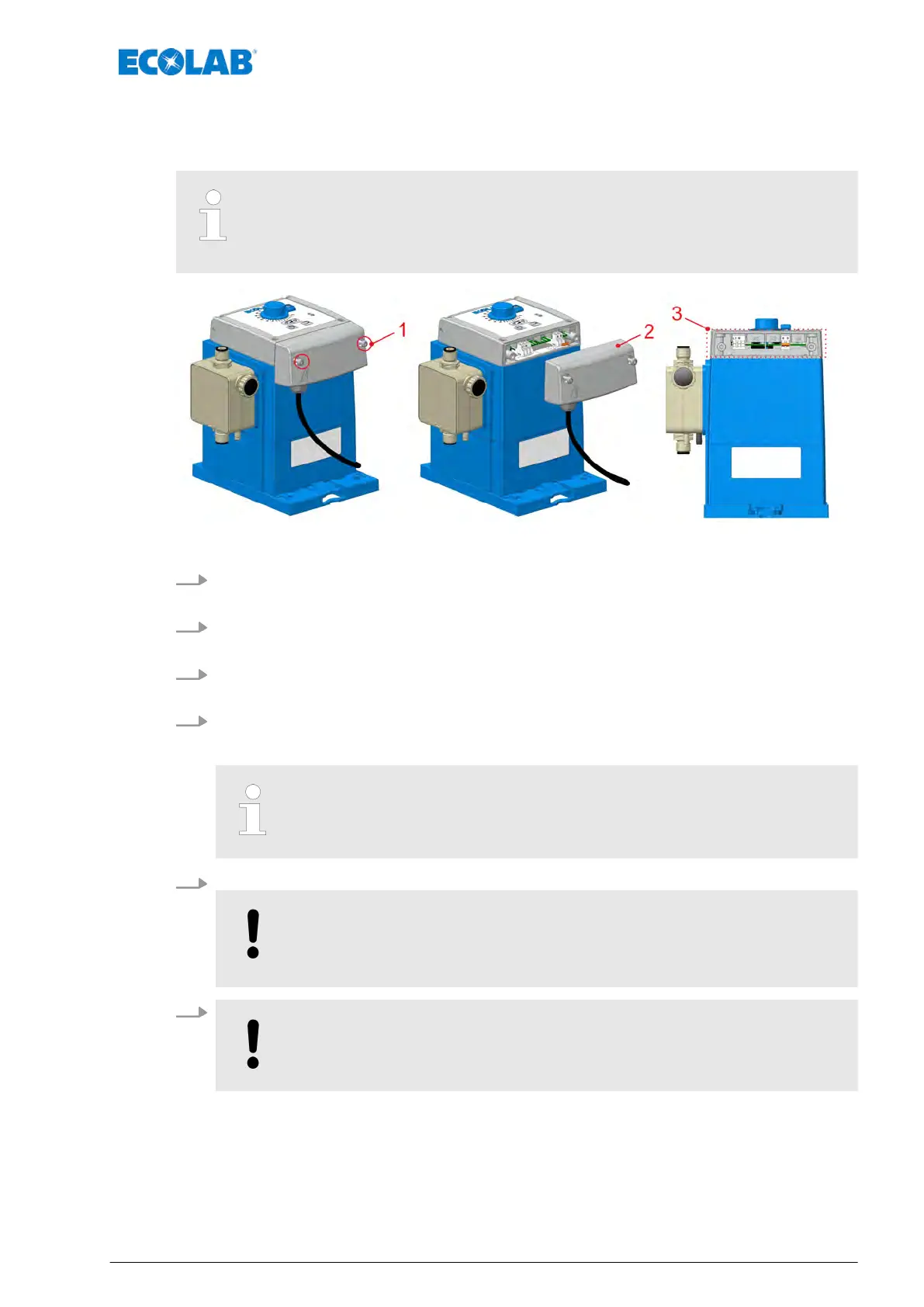

Fig. 14 : Installation électrique « EcoPro »
1. Desserrer les deux vis du boîtier
. Un mécanisme de protection les empêche de
tomber.
2. Retirer le panneau frontal.
ð
La carte de la prise électrique est libérée.
3. Pour raccorder un signal de libération externe, faire passer les branchements dans
le presse étoupe.
4. Réaliser l’installation électrique pour le signal de libération externe :
Ä
Chapitre 6.3.4.1 « Affectation des bornes - Signal de libération externe »
à la page 44.
Diamètre extérieur de câble autorisé pour le raccordement des entrées/
sorties: AD Ø = 5,1-5,7 mm (repères 2-5).
Câbles autorisés : LIYY 4x0,5 ; LIYY 5x0,34 ; L
YCY 2x0,34 ; Ölflex 4x0,5
5. Lorsque l’installation électrique est terminée, reposer le couvercle sur le boîtier
.
REMARQUE
V
eillez à ce que le joint d’étanchéité ne soit pas encrassé afin de garantir
l’étanchéité du système.
6.
REMARQUE
Serrer à la main les deux vis du boîtier
.
Montage, installation, modification et mise à niveau
43 417102264 Rév. 5-01.2019
