5 Beschreibung der Pumpe

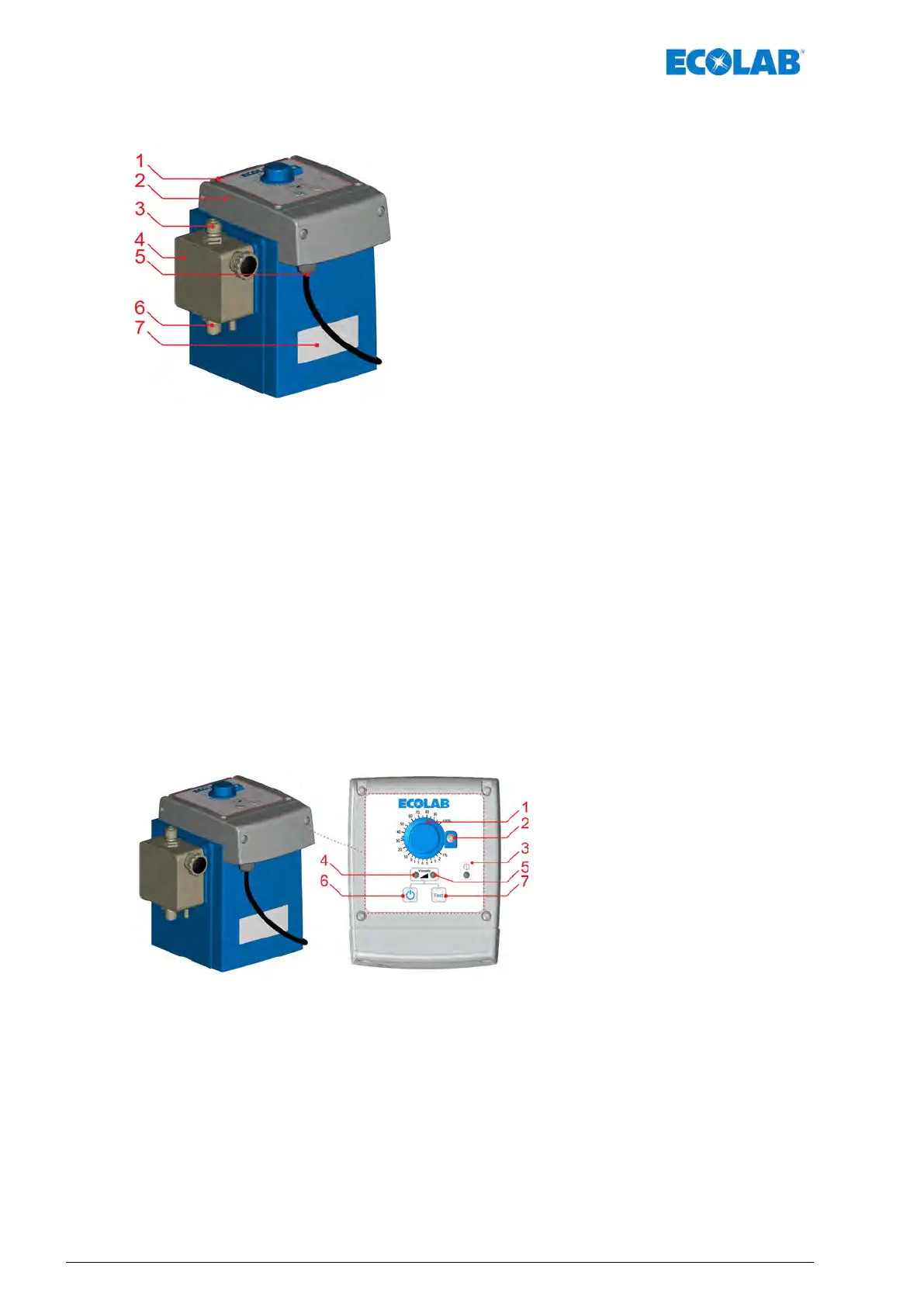

Abb. 3: Aufbau „EcoPro“
1 Bedienfeld
2 Drehbares Bedienteil
3 Druckanschluss / Druckventil
4 Pumpenkopf
5 Kabeldurchführung für Netzkabel / Netzanschluss
6 Sauganschluss / Saugventil
7 Position des Typenschildes
5.1 Identifizierung der Pumpe - Typenschilder
Die Pumpe ist mit einem T
ypenschild ausgestattet, welches die pumpenspezifischen
Daten zur Identifizierung zur Verfügung stellt.
Das Typenschild befindet sich unten auf der Vorderseite der Pumpe (Abb. 3, Pos. 7) und
wird im
Ä
Kapitel 13.2 „Gerätekennzeichnung / Typenschild“ auf Seite 74 erläutert .
5.2 Bedienelemente „EcoPro“
Abb. 4: Bedienelemente „EcoPro“
1 Drehknopf zur Hubverstellung
2 Arretierung zur Fixierung des Drehknopfes
3 LED - Alarmmeldung, Farbe: rot blinkend
4 LED - Dosiermodus "niedrig", Farbe: Gelb
LED - Beim Start der Pumpe: Grün (standby)
5 LED - Dosiermodus "hoch", Farbe: Gelb blinkend
6 Ein-/Ausschalter
7 Test-Taste
8 Kabeldurchführung für Netzanschlusskabel
Beschreibung der Pumpe
26417102264 Rev. 5-01.2019
