9.7 Tamaños del cabezal de la bomba 5 l/h y 11 l/h

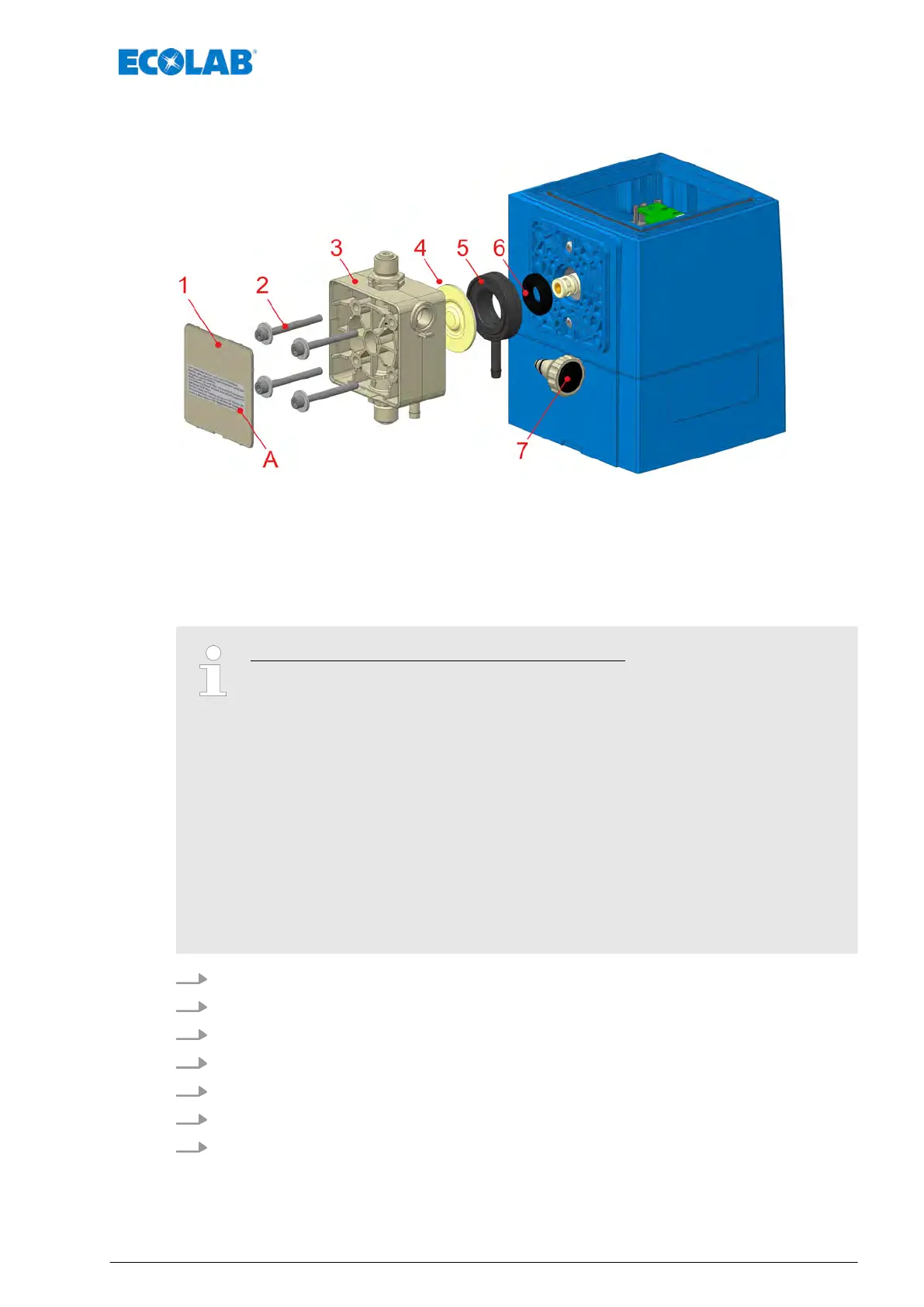

Fig. 21: Sustitución de las membranas y del cabezal de la bomba
A Etiqueta: Par de apriete de los tornillos del cabezal
dosificador
1 Placa de cubierta
2 Tornillos del cabezal dosificador (4 unidades)
3 Cabezal de bomba
4 Membranas
5 Placa intermedia
6 Membranas protectoras
7 Tornillo de purga de aire
Para el montaje se debe procurar lo siguiente:
– Colocar las nuevas membranas protectoras en la posición correcta.
– Colocar la placa intermedia en la posición correcta.
– Girar la placa adaptadora en el sentido de las agujas del reloj hasta que la
salida de rotura de membrana apunte hacia abajo.
– Encajar el cabezal de la bomba y prestar atención al sentido de flujo.
– Enroscar a mano los tornillos del cabezal de la bomba y a continuación
apretarlos en cruz.
– Los tornillos del cabezal dosificador deben apretarse en diagonal antes de
la puesta en servicio y tras 24 horas de funcionamiento.
– No debe sobrepasarse el par de apriete para no dañar las roscas. Si el par
de apriete es inferior al indicado, pueden producirse fugas. Para conocer
los pares de apriete, consulte
Ä
Capítulo 13.6 «Pares de apriete»
en la página 81
1. Retirar la placa de cubierta (pos. 1) en el cabezal dosificador
.
2. Soltar los tornillos del cabezal dosificador (pos. 2).
3. Retirar el cabezal de la bomba (pos. 3).
4. Extraer las membranas (pos. 4) y la placa intermedia (pos. 5).
5. Retirar las membranas protectoras (pos. 6) del empujador
.
6. Colocar las nuevas membranas protectoras en la posición correcta.
7. Nuevo montaje en orden inverso.
Mantenimiento
61 417102264 Rev. 5-01.2019
