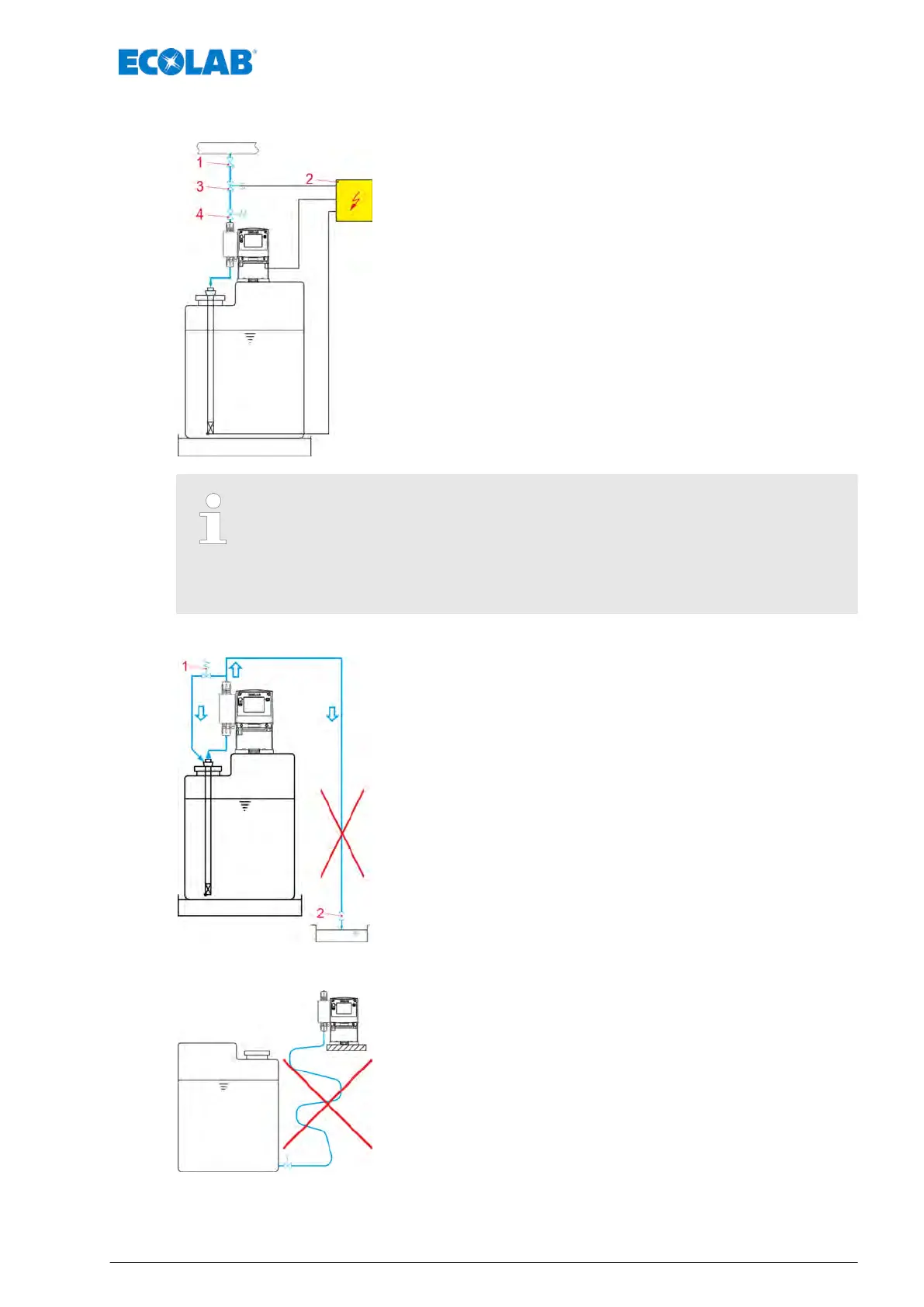

Exemple d’installation 3
1 Soupape d'injection / soupape de dosage
2 Déverrouillage externe
3 Électrovanne
4 Soupape de maintien
Dans le cas du dosage dans des conduits en dépression, une soupape de
maintien de pression (repère 4) doit être montée dans la conduite de
dosage.
Une soupape de maintien ou une soupape de dosage n’assure pas une
obturation étanche.
Afin d’éviter une fuite de la substance à doser lorsque la pompe est à l'arrêt, il
est recommandé de monter en outre une électrovalve (repère 3) qui sera
débloquée avec la pompe.
Exemple d’installation 4
1 Soupape de décharge
2 Soupape d'injection / soupape de dosage
L
’implantation du poste de dosage au-dessous du réservoir de prélèvement
est à éviter du fait qu’il existe un danger de siphonnage du réservoir de
prélèvement dans cette configuration.
Exemple d’installation 5
Les conduites d’aspiration doivent être aussi courtes que possible.
Les conduites d’aspiration longues et entrelacées peuvent entraîner une
accumulation d’air dans le système.
La hauteur d’aspiration doit être de 2 m au maximum et la vitesse
d’écoulement de0,3 m/s au maximum !
Montage, installation, modification et mise à niveau
37 417102264 Rév. 5-01.2019
