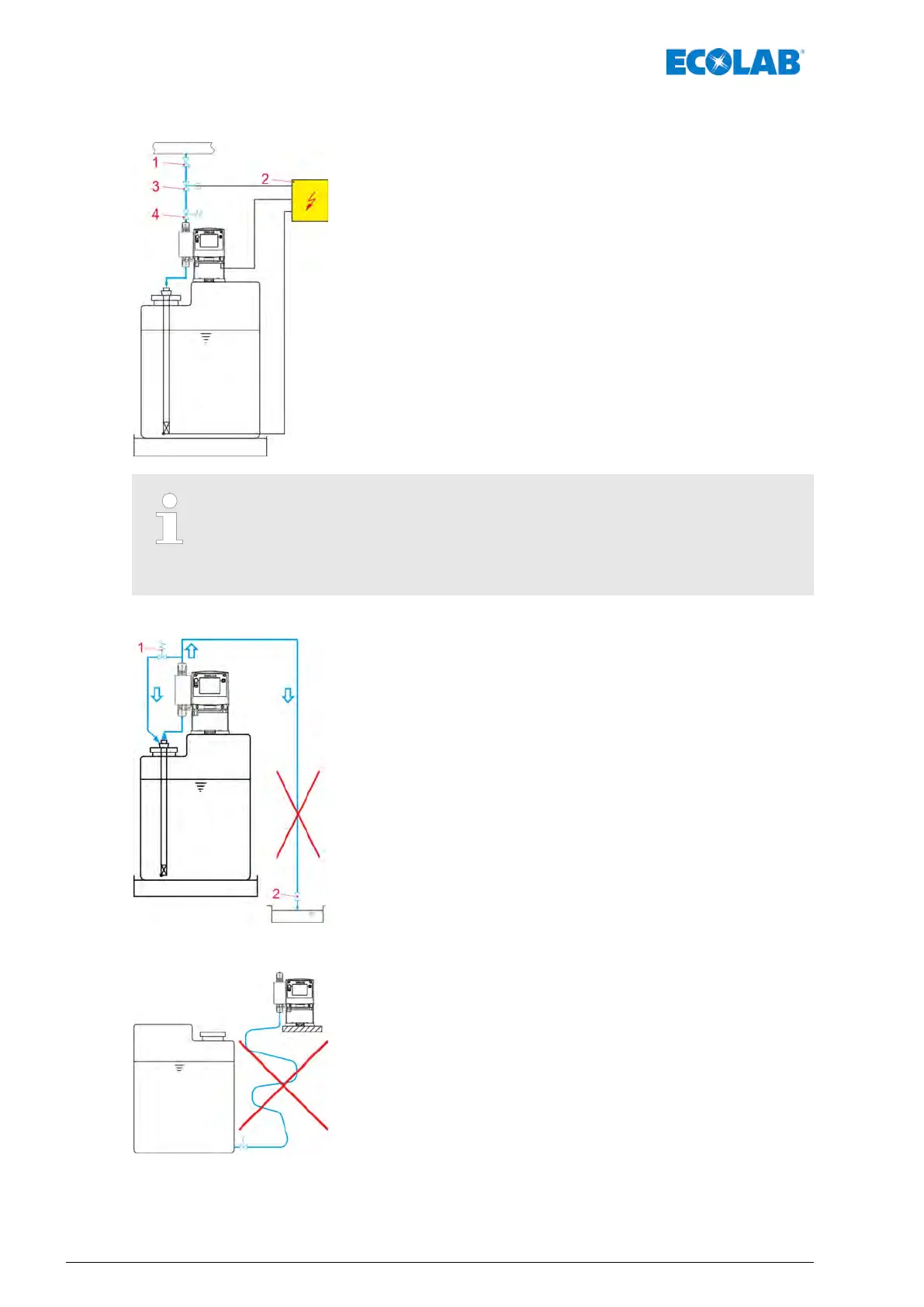

Installationsbeispiel 3
1 Impfventil / Dosierventil
2 Externe Freigabe
3 Magnetventil
4 Druckhalteventil
Bei Dosierung in Rohrleitungen mit Unterdruck ist ein Druckhalteventil
(Pos. 4) in die Dosierleitung einzubauen.
Ein Druckhalte- oder Dosierventil ist kein dicht schließendes Absperrorgan.
Um ein Auslaufen des Dosiermediums bei Stillstand der Pumpe zu verhindern,
empfehlen wir zusätzlich den Einbau eines Magnetventils (Pos. 3), das mit der
Pumpe freigegeben wird.
Installationsbeispiel 4
1 Überströmventil
2 Impfventil / Dosierventil
Die Anordnung der Dosierstelle unterhalb des Entnahmebehälters ist zu
vermeiden, da die Gefahr des Leerheberns des Entnahmebehälters
besteht.
Installationsbeispiel 5
Saugleitungen sind so kurz wie möglich zu halten.
Lange und verschlungene Saugleitungen können zu Luftansammlungen im
System führen.
Die Saughöhe darf max. 2 m und die Fließgeschwindigkeit max. 0,3 m/s
betragen!
Montage, Installation, Umbau und Aufrüstung
36417102264 Rev. 5-01.2019
