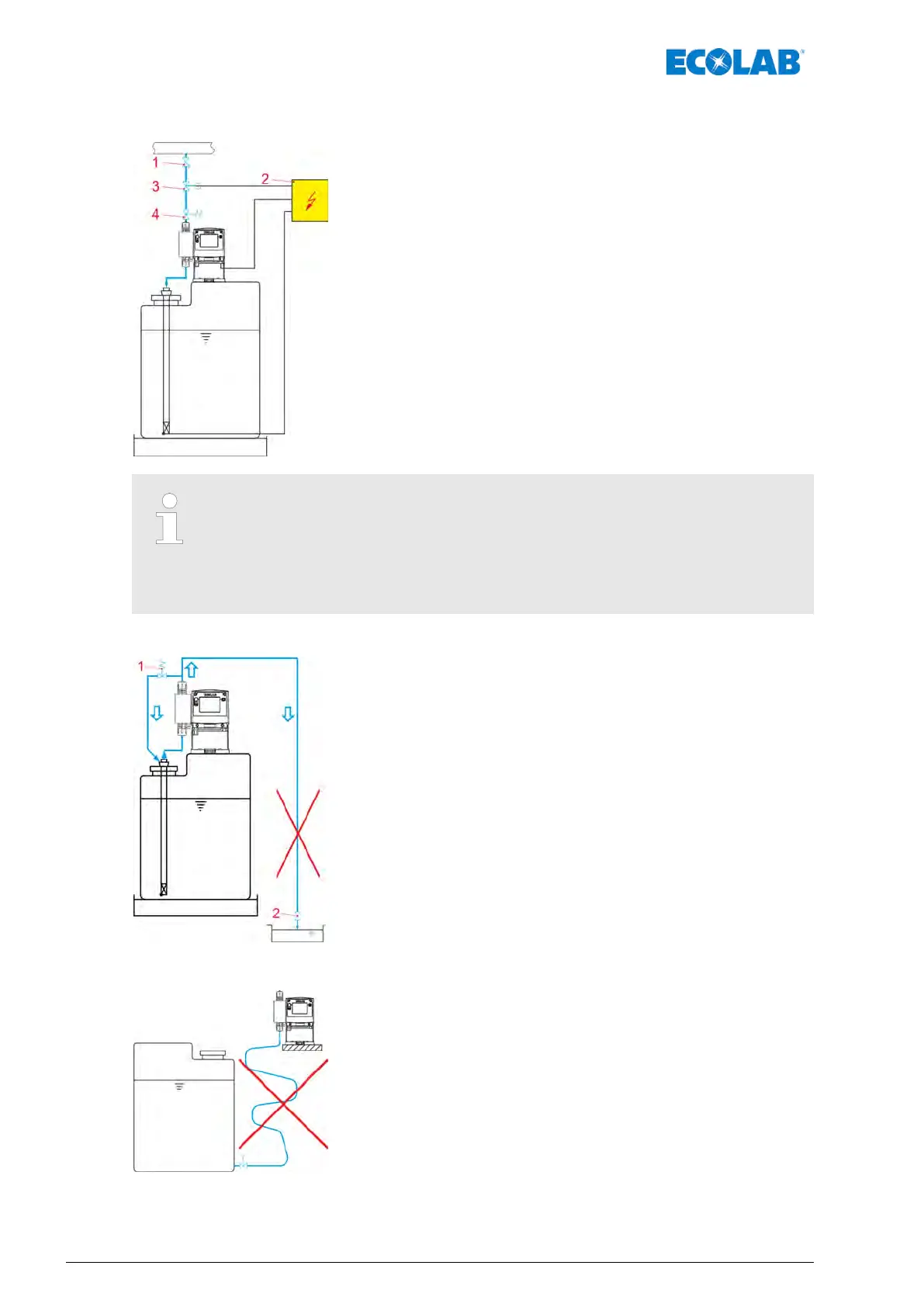

Ejemplo de instalación 3
1 Válvula de inyección / Válvula dosificadora
2 Liberación externa
3 Válvula magnética
4 Válvula de mantenimiento de presión
Para la dosificación en tuberías con presión negativa se deberá montar una
válvula de mantenimiento de presión (pos. 4) en la tubería dosificadora.
Una válvula de mantenimiento de presión o dosificadora no es un órgano de
cierre estanco.
A fin de evitar la salida del medio de dosificación en caso de parada de la
bomba, recomendamos además el montaje de una válvula magnética (pos. 3),
activada con la bomba.
Ejemplo de instalación 4
1 Válvula de derivación
2 Válvula de inyección / Válvula dosificadora
Deberá evitarse la disposición del punto de dosificación por debajo del
depósito de extracción, ya que con esta configuración existe el peligro del
elevador de vacío de dicho depósito.
Ejemplo de instalación 5
Las tuberías de aspiración deberán ser lo más cortas posible.
Las tuberías de aspiración largas e intrincadas pueden provocar
acumulaciones de aire en el sistema.
¡La altura de succión deberá ser de 2 m como máximo, y la velocidad de
flujo de 0,3 m/s como máximo!
Montaje, instalación, remodelación y actualización
38417102264 Rev. 5-01.2019
