3 Function diagrams
3.3 Input/output terminals
SINAMICS G120 Control Units CU240B-2/CU240E-2
576 List Manual (LH11), 01/2016, A5E33839529

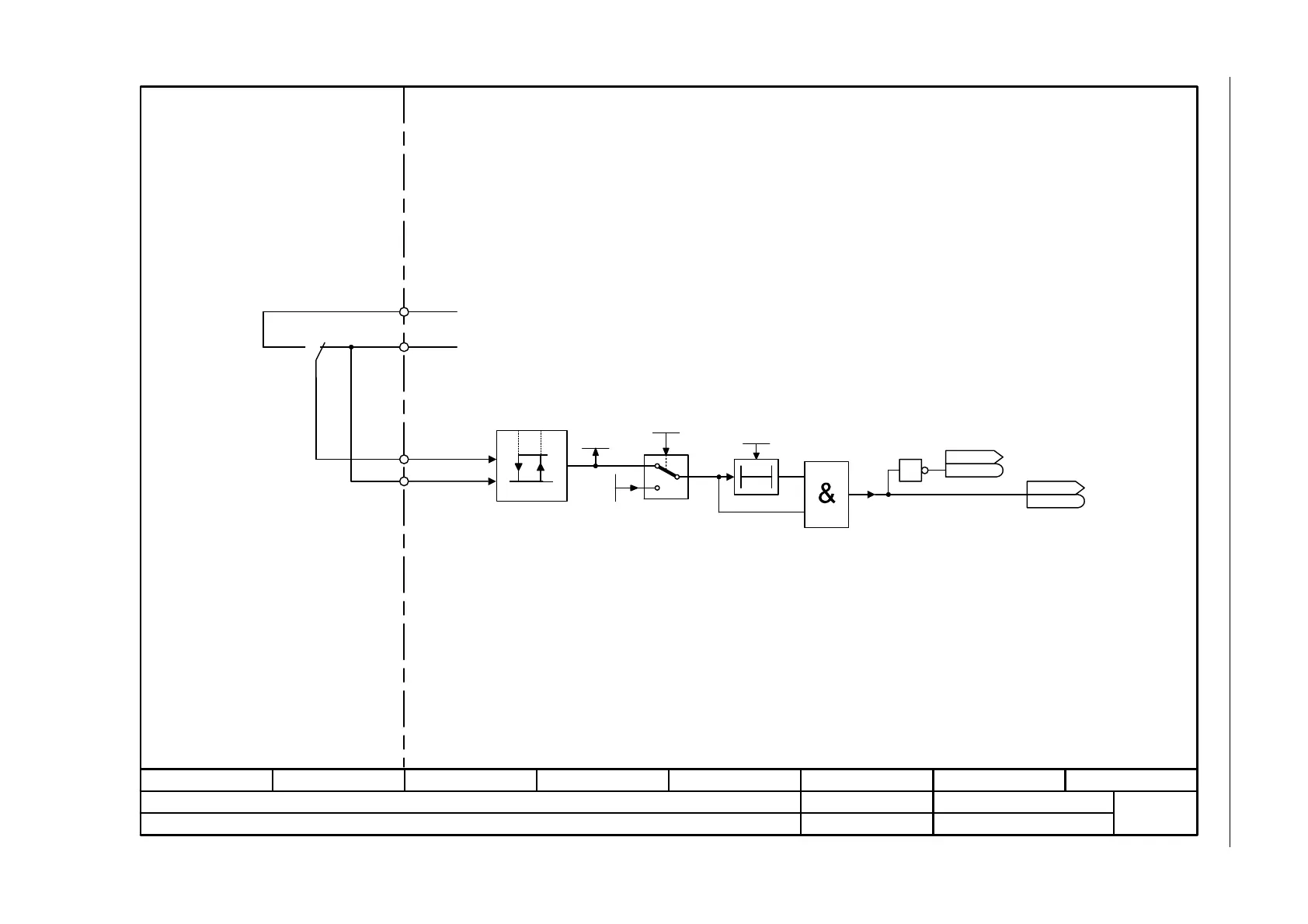

Fig. 3-13 2255 – CU240B-2: Analog inputs as digital inputs (DI 11)
- 2255 -
Function diagram
87654321
fp_2255_97_02.vsd
Input/Output Terminals
G120 CU240B-2
09.12.2015 V4.7.6
CU240B-2: Analog inputs as Digital input (DI 11)
1
0
1
r0721.11
p0796.11
CU DI status inv
r0723
r0723
CU DI status
r0722
r0722
CU DI simulation
p0795
1 = Simulation on
T0
CU DI t_debounce
p0724
.11
0
1
1.6 V 4.0 V
Kl. = Terminal
Kl. 3
AI 0+ (DI 11)
Kl. 4
+10 V OUT
Kl. 1
Kl. 2 GND
Sampling time of the DI: 4 ms
AI 0-
.11
.11
To Next Page
