Bosch EPS 708 - 3.5 Descripción del aparato; 3.5.1 EPS 708

To Next Page

To Previous Page

1 689 989 067 2017-12-08| Robert Bosch GmbH

102 | EPS 708 | Descripción del productoes

3.5 Descripción del aparato

3.5.1 EPS 708

458846-01_Ko

X22

USB

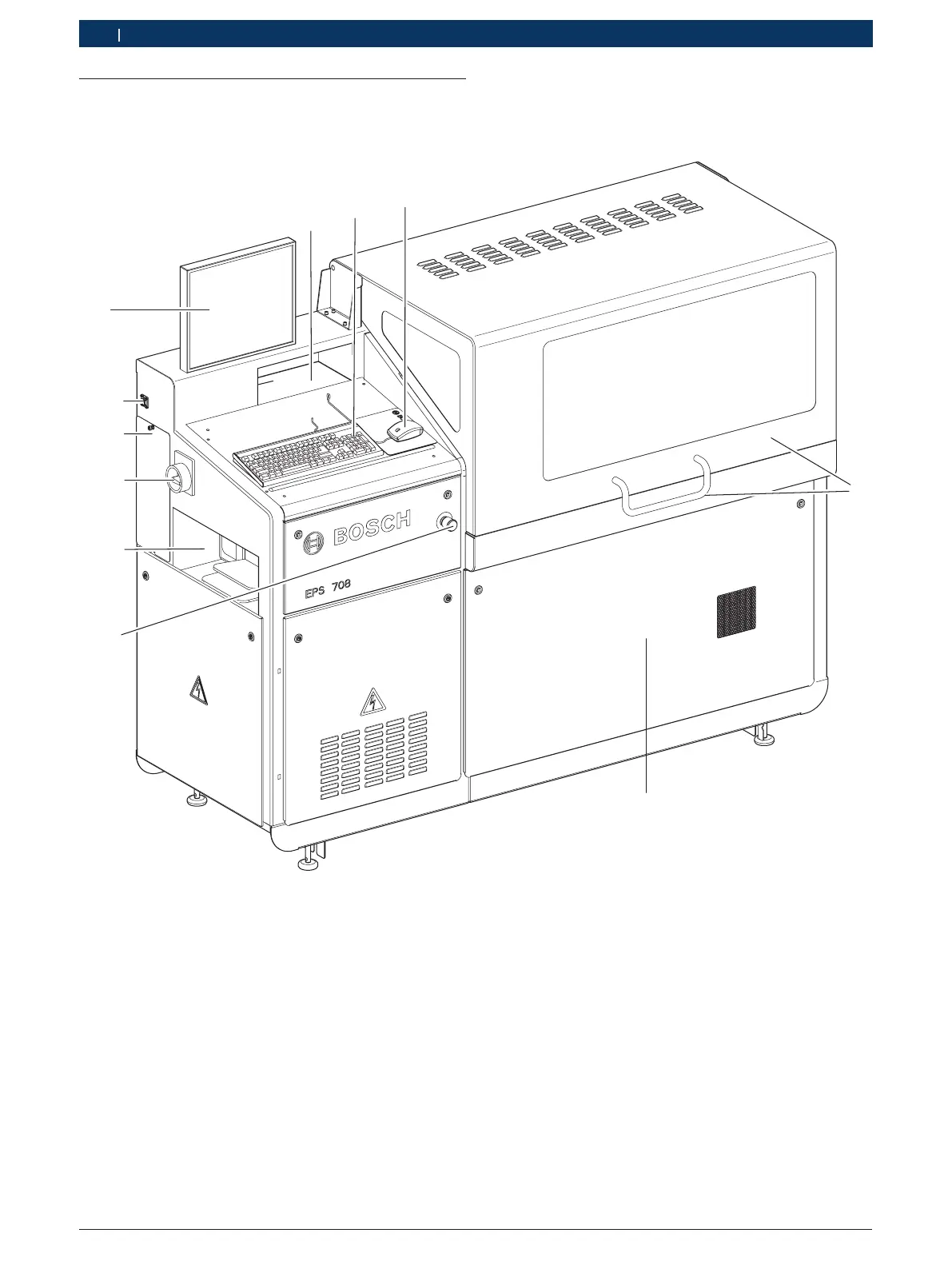

Fig. 1: Vista frontal EPS 708

1 Cubierta protectora con asidero

2 Cubierta delantera derecha

3 Interruptor de desconexión de emergencia

4 Compartimiento para impresora (accesorio especial)

5 Interruptor principal

6 Cubierta del PC

7 Conexión a la red X20 (LAN)

8 Monitor

9 Conexión USB X22

10 Compartimiento portaobjetos

11 Teclado (accesorio especial)

12 Ratón

Para la conexión a la red se recomienda utilizar los cables de red

de la empresa Phoenix.
