4.6 Připojení čerpadla common rail
Pump
over
Flow-Oil
Pump
Supply
X 24
ZME/EAV
X 25
Rail DRV
X 26
Rail Press
1
4
3
2
7
6
458846-12_
Ko
8
5

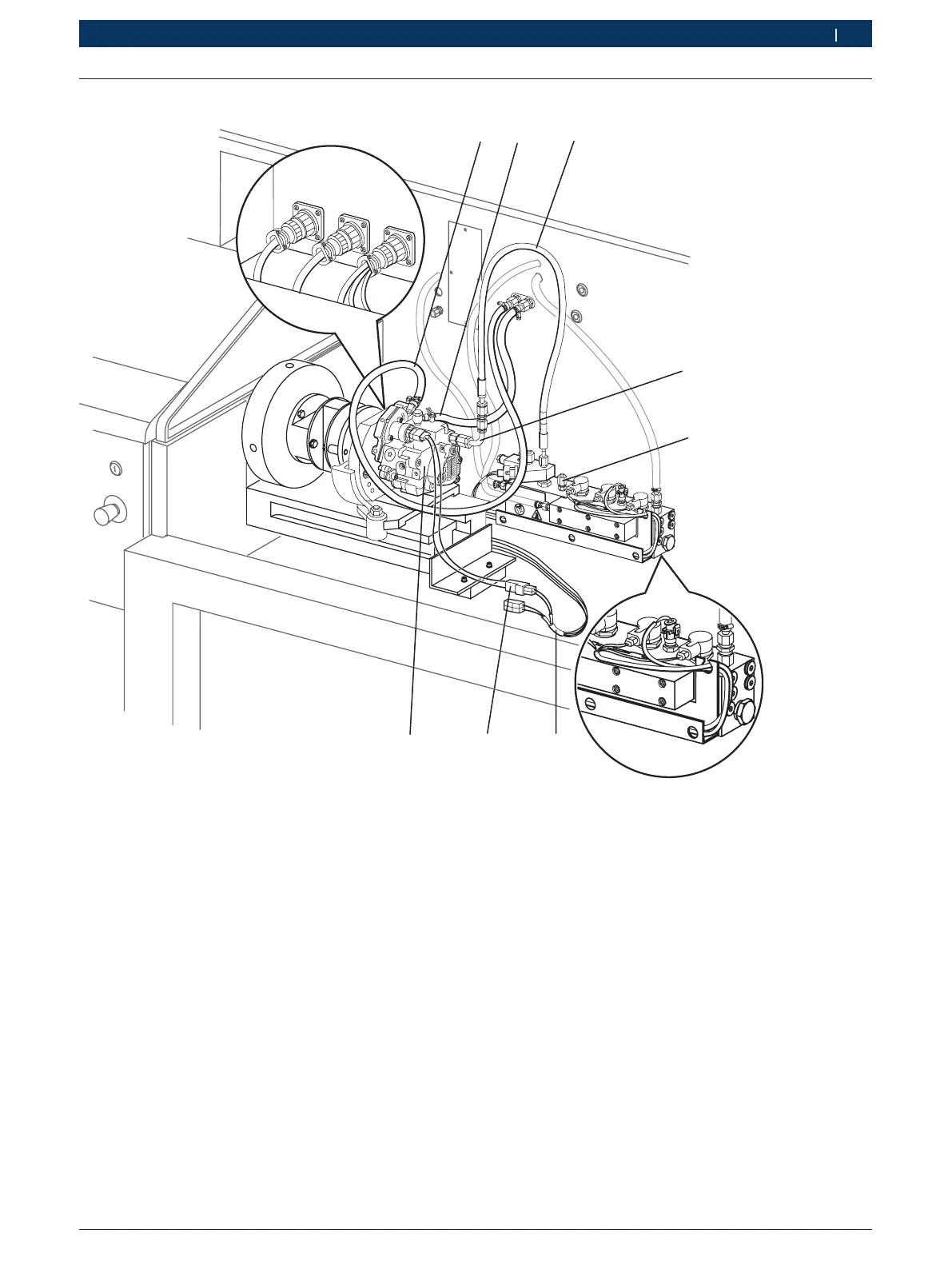

Obr. 11: Připojení čerpadla common rail
1 Hadicové vedení (přívod zkušebního oleje)
2 Hadicové vedení (zpětné vedení zkušebního oleje)
3 Vysokotlaké hadicové vedení
1)
1 680 712 324
4 Vedení zkušebního tlaku
1)
1 680 750 123
5 Přípojka vysokotlakého hadicového vedení pro rozdělovací rail
CRI 846H
6 X24 - připojovací vedení 1 684 463 946
7 Adaptérové vedení
8 Čerpadlo common rail
1)
Sada dílů 1 687 016 064
1. Připojte hadicová vedení pro přívod zkušebního oleje
(obr. 11, pol. 1) a zpětné vedení zkušebního oleje
(obr. 11, pol. 2) k příslušným přípojkám čerpadla
common rail (obr. 11, pol. 8).
i U CP3.4 s potřebným zpětným tlakem < 10 kPa při-
pojte hadicové vedení (obr. 2, pol. 12).
i Před připojením vysokotlakého hadicového vedení
očistěte těsnicí kuželku a těsnicí kužel na vysokotla-
kém railu a na vysokotlakém čerpadle.
2. Vysokotlaké hadicové vedení 1680712324
(obr. 11, pol. 3) připojte na vysokotlaký vstup
vysokotlakého railu a přes vedení zkušebního tlaku
1680750123 (obr.11, pol.4) na vysokotlaký vstup
čerpadla common rail
(utahovací moment = 25Nm – 30Nm).
3. Připojovací kabel X24 1 684 463 946 (obr. 11, pol.6)
připojte k X24 u EPS 708 a pomocí adaptérových
vedení 1 684 460 255 nebo 1684460256 (obr. 11,
pol. 7) k elektrické přípojce čerpadla Common Rail.
4. Přípojku vysokotlakého hadicového vedení pro rozdě-
lovací rail CRI 846H (obr. 11, pol. 5) uzavřete zasle-
povací zátkou.
" Čerpadlo common rail hydraulicky a elektricky připo-
jeno.
