Renoveringar | EPS 708 | 179 sv
6.6 Byta filter tillflöde (testoljefilter och
finfilter) och testoljefilter (kylning)
Följande arbetsanvisning beskriver bytet av finfiltret
ochtestoljefiltret. På filter tillflöde måste alltid testolje-
filter och finfilter bytas gemensamt.
i Omhändertagning av testolja och testoljefilter, seka-
pitel 7 "Urdrifttagning".
1
3
458846-30_Ko
2
4

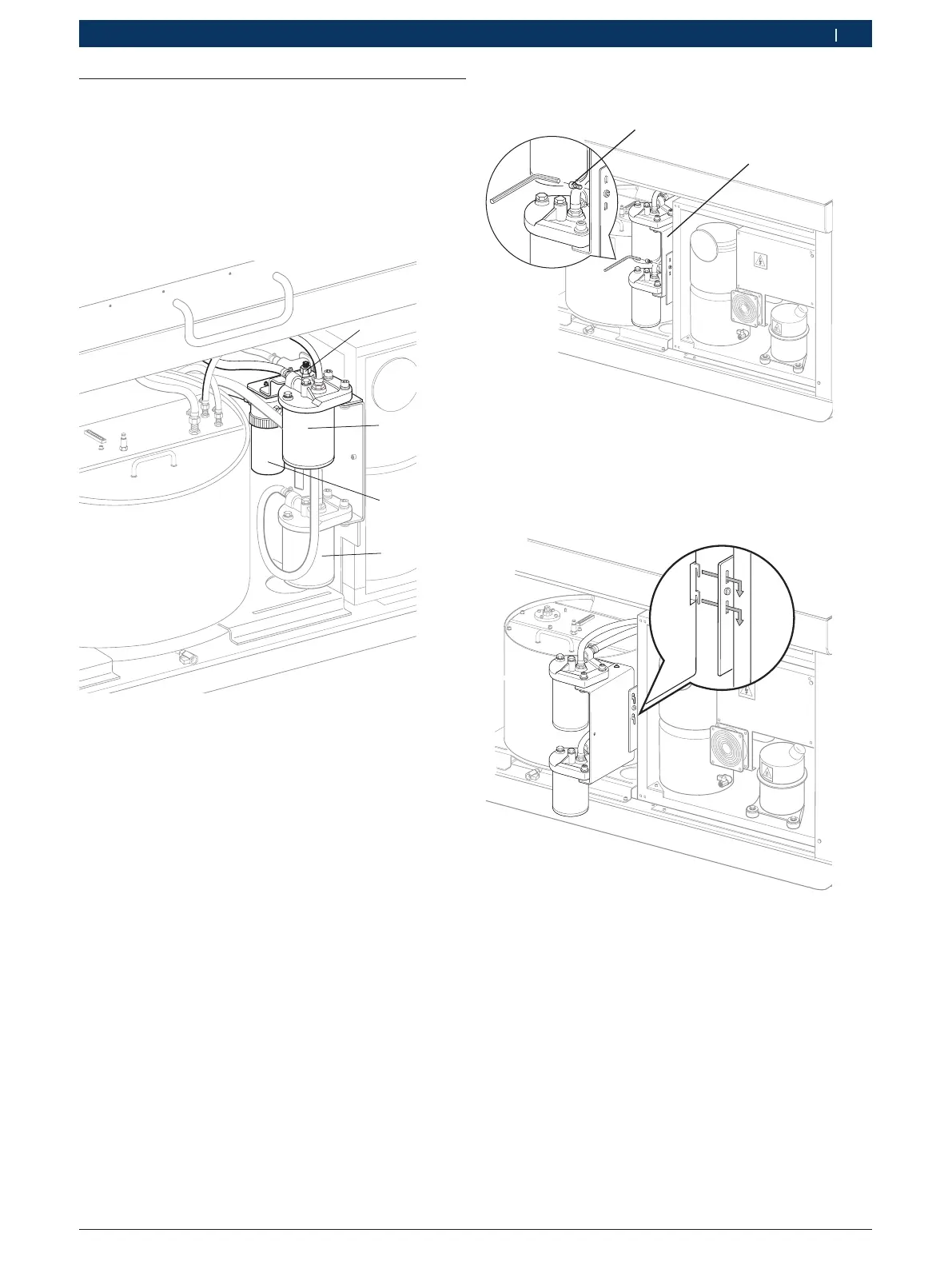

Fig. 14: Finfilter, testoljefilter
1 Avtappningsslang för testolja
2 Testoljefilter (Kylning)
3 Filter tillflöde (Finfilter)
4 Filter tillflöde (Testoljefilter)
6.6.1 Byt testoljefilter (kylning)
i Filter tillflödet (testoljefilter) byts på samma sätt
som testoljefilter (kylning). Tätningen som medföljer
filterelementet är avsett för filterhuvudet. Tätningen
måste bytas ut vid varje filterbyte.
1. Avsluta alla öppnade användningar.
2. Stäng av datorn via Windows operativsystem.
3. Stäng av EPS 708 med huvudströmbrytaren.
4. Ta bort högra kåpan framtill (fig. 1, pos. 2).
5. Avlägsna insexskruv (Fig 15, Pos 1).
458846-45_Ko
1
2
Fig. 15: Lossa fästvinkel
1 Insexskruv
2 Fästvinkel
6. Ta bort fästvinkel (med filtren).
458846-46_Ko
Fig. 16: Häng upp fästvinkel
7. Häng upp fästvinkel (med filtren) på främre urtaget
(se fig. 16).
