3.5.3 EPS 708 takaa
458846-03_K
o
4
3
2
6
5
5
1
7

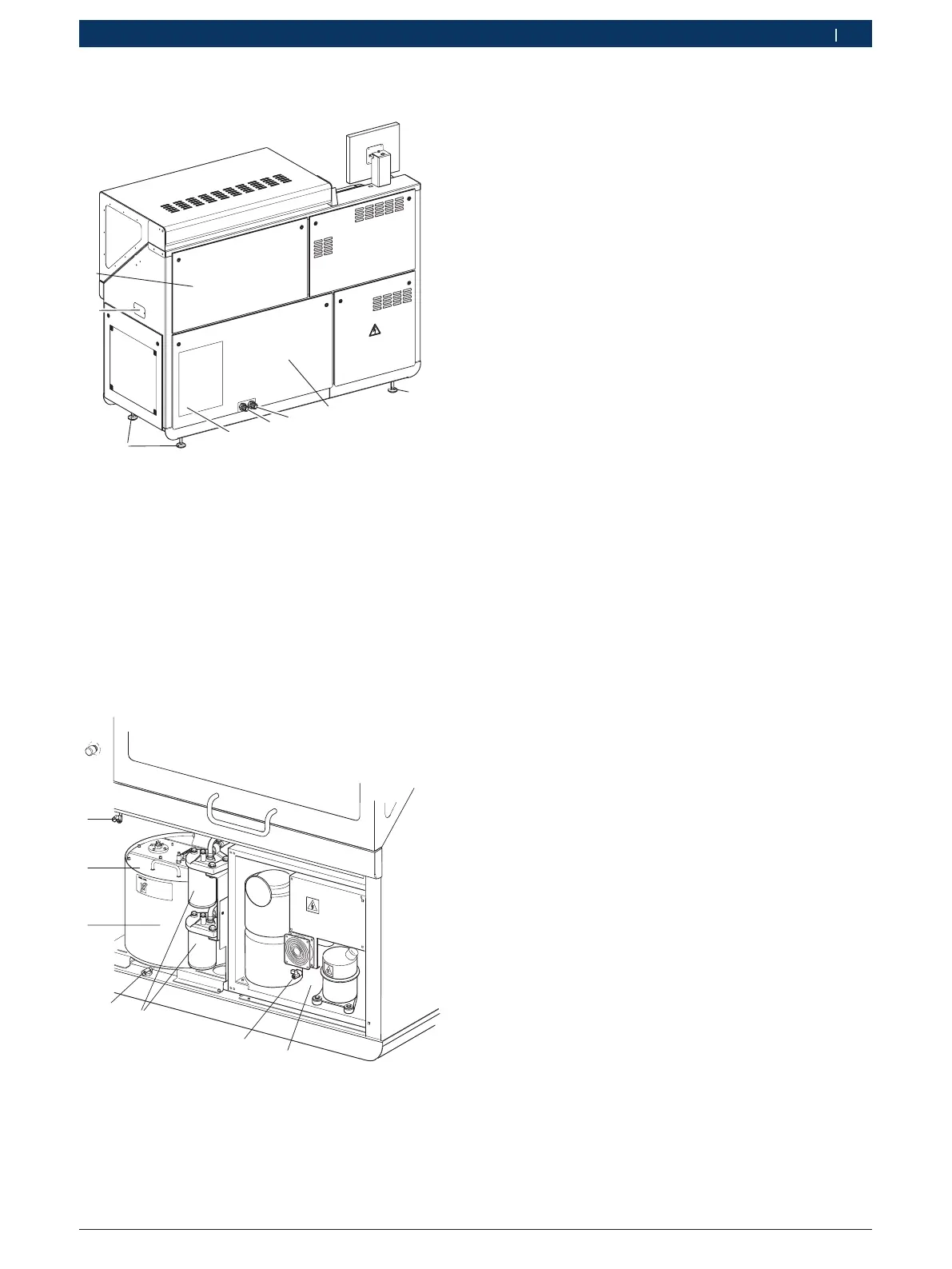

Kuva 3: EPS 708 takaa
1 Alempi vasen suojus
2 Jäähdytysveden paluuliitäntä
1)
3 Jäähdytysveden tuloliitäntä
1)
4 Ilmanvaihtoritilä (vain yhdysrak. kylmävesisarjalla)
5 Korkeussäädettävät tukijalat
6 Aukko ulkoisille liitännöille
7 Ylempi vasen suojus
1)
G½" A ISO 228- 1 (liitäntä EPS-versioon ilman yhdysrak.
kylmävesisarjaa)
3.5.4 Testausöljyn syöttö ja kylmävesisarja
(mallista riippuen erikoisvaruste)
458846-041_Ko.eps
6
5
7
1
4
2
3
Kuva 4: Testausöljyn syöttö
1 Kylmävesisarja
2 Veden poistohana
3 Testausöljysuodin
4 Testausöljyn poistohana
5 Testausöljysäiliö
6 Testausöljysäiliön kansi
7 Testausöljyn poistohana testaustilassa
EPS 708-koepenkin alaosaan on asennettu testausöljysäiliö
ja kylmävesisarja (erikoisvaruste mallista riippuen). Kylmä-
vesisarja ja siinä oleva lämmönvaihdin on tarkoitettu
testausöljyn jäähdytykseen. Tässä tapauksessa vettä ei
tarvitse ottaa koepenkin ulkopuolelta.
Testausöljyn jäähdytys
Testausöljyä jäähdytetään lämmönvaihtimien avulla.
Tarpeellinen määrä jäähdytysvettä otetaan joko ulkoisesta
vesipiiristä tai se kiertää yhdysrakenteisessa kylmävesisar-
jassa.
Liitännät ulkoista vesipiiriä varten (tulo- ja poistoliitän-
nät) on sijoitettu koepenkin takapinnalle (ks. kuva3).
! Jos jäähdytysvesi otetaan laitteen ulkopuolelta, on
poistopuolelle asennettava öljynerotin.
Testausöljyn lämmitys
Testausöljy lämmitetään sen säiliöön asennetun sähköi-
sen lämmitysvastuksen avulla. Testausöljyn lämmitysai-
ka esim. 20 °C asteesta 40 °C asteeseen riippuu säiliös-
sä olevasta öljyn määrästä. Lämmitysaika on huoneläm-
pötilassa (18 °C – 20 °C) keskimäärin noin20 min.
Heti kun EPS 708 on käynnistetty, sähkötoimiset pumput
alkavat kierrättää testausöljyä. Testausöljysäiliössä oleva
lämmitysvastus lämmittää öljyn esivalittuun lämpötilaan
(asetus lämmönsäätimellä) ja pitää lämpötilan vakiona.
Yhdysrakenteinen lämpötunnistin mittaa ja valvoo lämpö-
tilaa jatkuvasti. Testausöljysäiliöön asennetun uimurikyt-
kimen avulla valvotaan öljyn minimi- ja maksimitasoja.
