Bosch EPS 708 - 5.5.1 清洁流量计

1 689 989 067 2017-12-08| Robert Bosch GmbH
454 | EPS 708 | 检测zh
5.5.1 清洁流量计
在EPS708的液压间内进行安装作业时务必带上
护目镜。
在EPS708上工作时，始终戴上保护手套。
! 不按规定拆卸和安装可能会影响流量计的功能或者测量准
确度（图12，位置1）。
i 在清洁执行活塞或者齿轮泵时无需完整拆下EPS708的
流量计。
i 在拆卸流量计时要排出检测油。因此要在流量计下放一个
容器或者一块抹布。
1
4
3
958846-52_Ko
2

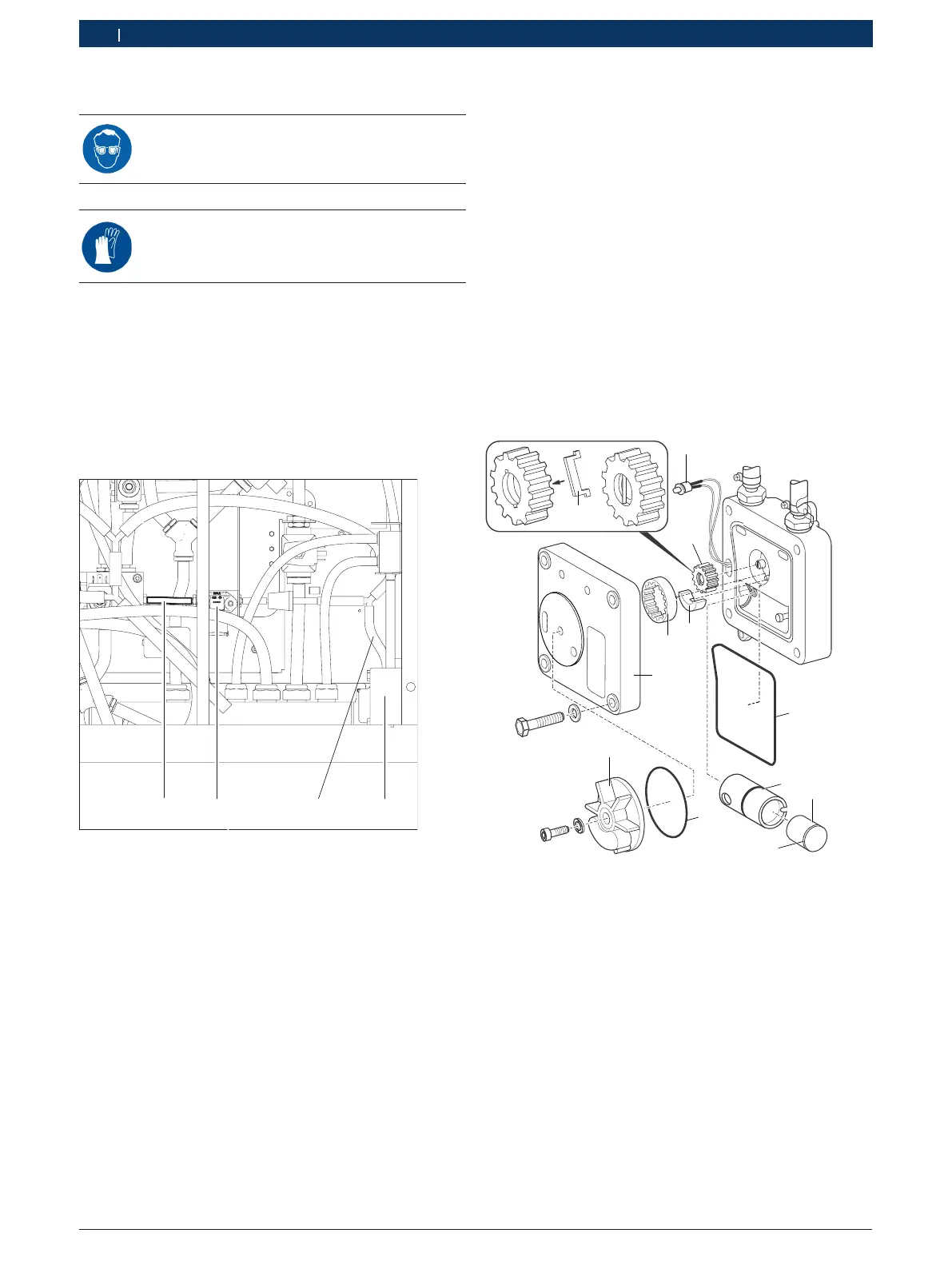

插图12: 液压间
1 流量计
2 软管（检测油输入管）
3 压力温度传感器
4 软管
! 在拆卸和安装流量计时务必注意外齿轮（图13，编号9），
月牙板（图13，编号8）和内齿轮（13，编号10）的安装
位置。
1. 关闭EPS708。
2. 移去左侧盖板（图3，编号7）。
3. 移去流量计的塑料盖板（图13，编号6），然后取下框
式LED灯（图13，编号11）。
4. 拆下流量计盖板（图13，编号7）（4个螺栓）和框式
LED，然后将连接管穿过流量计盖板。
5. 小心取出气缸（图13，编号2）连同执行活塞（图13，
编号3）。取下调节活塞。
! 在调节活塞出现沟槽时，必须由客户服务部更换流量计。
6. 在干净的检测油中清洁气缸和执行活塞，然后检查凹槽的
表面。
7. 将执行活塞再次装入气缸内。这时要注意安装位置，执行
活塞盖板（图13，编号4）应当位于右侧。
8. 轻轻活动下气缸，检查执行活塞的灵活性。
458737-14Ko
1
2
3
4
5
6
7
8
9
10
11
12
插图13: 流量计
1 O型圈
2 气缸
3 执行活塞
4 执行活塞盖板
5 O型圈
6 塑料盖板
7 流量计盖板
8 月牙板
9 外齿轮
10内齿轮
11框式LED
12同步件
