Koruyucu bakım | EPS 708 | 431 tr
6.8.2 Debimetre filtresinin değiştirilmesi
1
2
3
4
458846-16_Ko

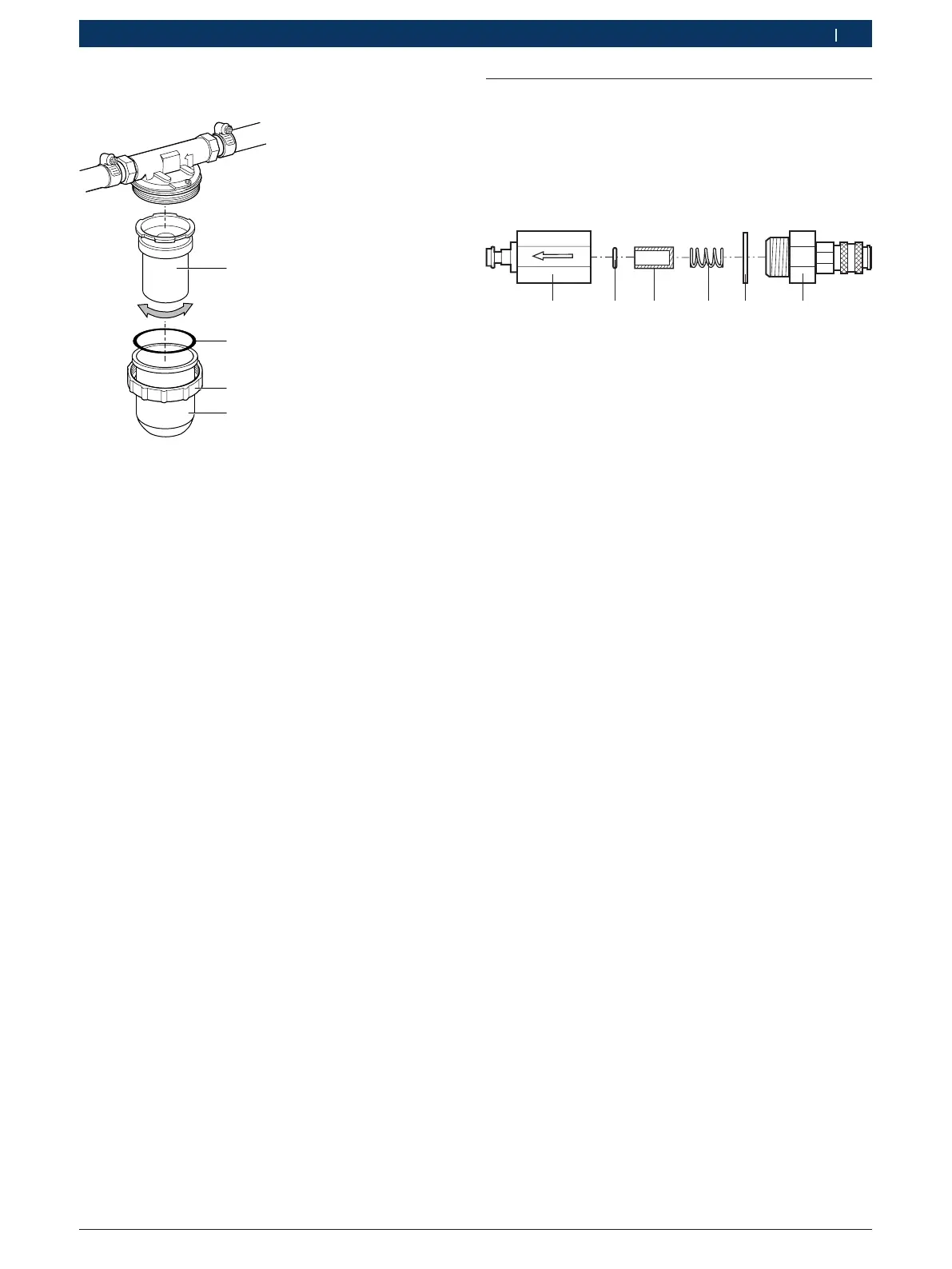

Şek. 24: Debimetre filtresi
1 Filtreleme elemanı
2 O-ring
3 Rakor somunu
4 Filtre gövdesi
1. Rakor somununu (şek.24, poz.3) çözün ve filtre
elemanı (şek.24, poz.4) ile birlikte çıkarın.
2. O-ringi (şek.24, poz.2) çıkarın.
3. Filtre elemanını (şek.24, poz.1) saat ibresi yönünde
çözün ve çıkarın.
4. O-ringi (şek.24, poz.2) ve filtre elemanını (şek.24,
poz.1) imha edin.
5. Yeni filtreleme elemanını takın ve saat ibresinin tersi
yönünde döndürerek sıkıştırın.
i Montaj sırasında sızdırmazlık yüzeylerinin ve O-ringin
temiz olmasına dikkat edin.
6. Filtre gövdesini yeni O-ring ile tespitleyin. Rakor
somununu elle sıkıştırın. Kuvvet uygulamayın.
" Filtreleme elemanı değiştirilmiştir.
6.8.3 Pompa dönüş hattı filtre elemanının değişti-
rilmesi
¶ Filtre değişimi için bkz. Bölüm6.8.2.
6.9 Giriş filtresinin filtreleme elemanının
değiştirilmesi (örn. Enjektör A)
i Giriş filtresindeki kir birikimlerinin nedeni, özellikle
Common Rail enjektörlerinin kontrolden önce hiç
veya yetersiz temizlenmesi olarak görülmelidir.
458846-24_Ko
1
3
456
2
Şek. 25: Filtreleme elemanının değiştirilmesi
1 Vidalama
2 Yassı conta
3 Yay
4 Filtreleme elemanı
5 O-Ring
6 Vidalama
1. Hızlı kilitlenen kaplinlerin giriş filtresini çözün.
2. İki anahatar kullanarak vidalamalı bağlantıları
(şek.25, poz. 1 ve 6) çözün ve tümüyle açın.
3. Yassı conta, yay, filtreleme elemanı ve O-Ringi çıkar-
tın (şek. 25, poz. 2, 3, 4, 5).
4. Yassı conta, filtreleme elemanı ve O-Ringi sökün ve
elden çıkartın.
5. Her iki vidalamalı bağlantıyı temiz test yağı ile temiz-
leyin.
6. Yeni O-Ring yerleştirin.
7. Yeni filtreleme elemanını doğru konumda yerleştirin.
8. Yeni yassı conta takın.
9. Yayı takın.
10. Vidalamalı bağlantıları döndürerek kapatın ve tork
anahtarıyla sıkın (sıkma torku = 50 Nm).
" Filtreleme elemanı değiştirilmiştir.
! Giriş filtreleri, daima A ilâ F enjeksiyon miktarı giriş-
lerine (şek. 2, poz. 8) takılmak zorundadır (girişfilt-
relerinin akımı iletme yönünü dikkate alın). Hiçbir
zaman enjeksiyon hücrelerine takmayın.
