1 689 989 067 2017-12-08| Robert Bosch GmbH
Onderhoud | EPS 708 | 211 nl
458846-47_Ko
1
2
3

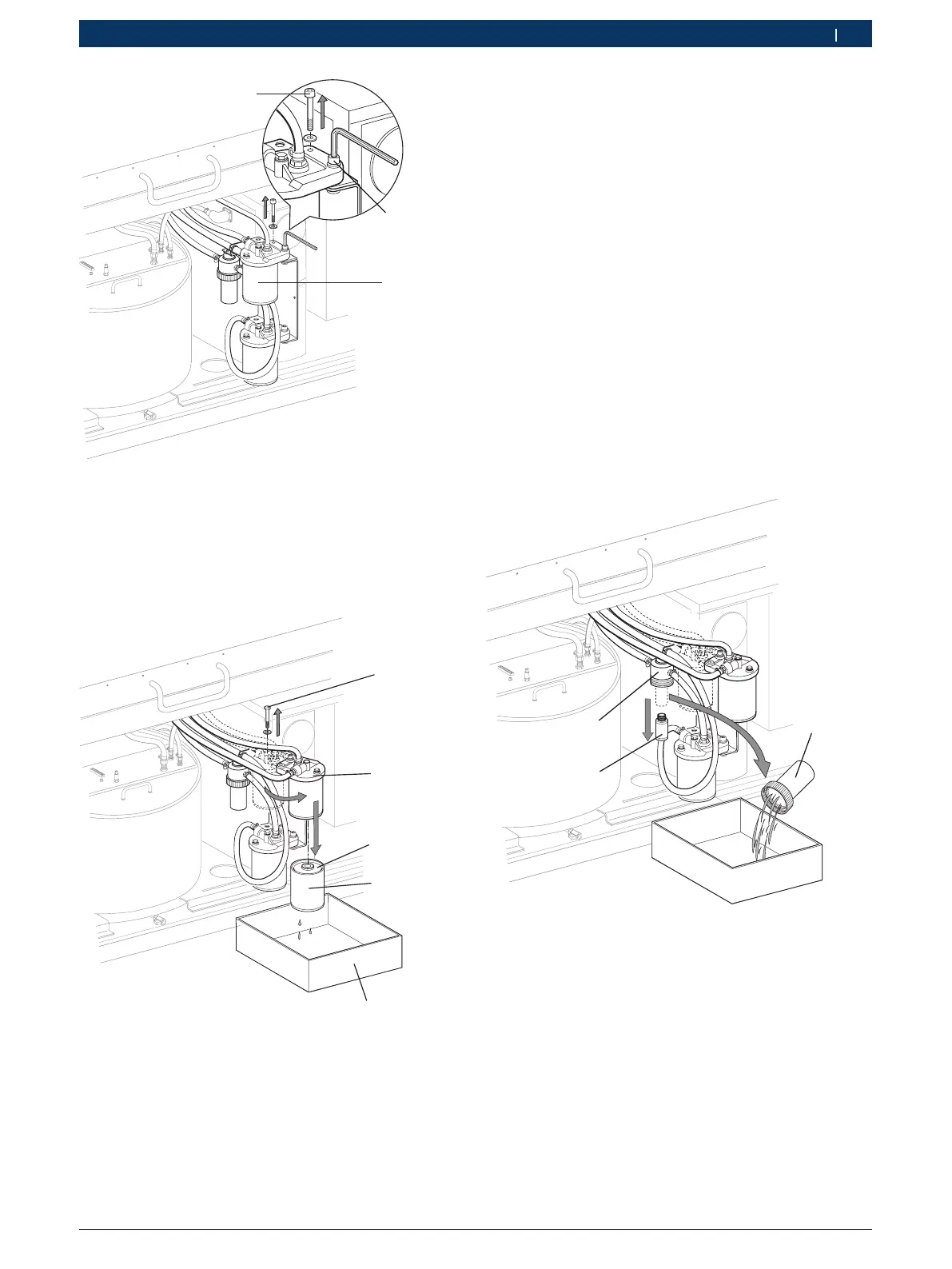

Afb. 17: Schroeven van het testoliefilter losdraaien
1 Voorste inbusbout
2 Testoliefilter (koeling)
3 Achterste inbusbout
8. Voorste inbusbout (afb. 17, pos. 1) losdraaien (niet
verwijderen).
9. Achterste inbusbout verwijderen (afb. 17; pos. 3).
458846-48_Ko
1
5
4
2
3
Afb. 18: Testoliefilter naar buiten zwenken en verwijderen
1 Filterschroef
2 Filterdeksel
3 Filterelement
4 Testoliefilter
5 Reservoir
10. Testoliefilter naar buiten zwenken (zie afb. 18).
11. Reservoir (afb. 18, pos. 5) onder het testoliefilter
plaatsen.
12. Filterschroef (afb. 18, pos. 1) verwijderen.
i Testoliefilter en de aangesloten slangleidingen op
het filterdeksel zijn altijd gevuld met testolie.
13. Maak het testoliefilter (afb. 18, pos. 4) met een draai-
beweging los van het filterdeksel (afb.18, pos. 2).
14. De testolie uit het testoliefilter in het reservoir gie-
ten en laten uitlekken.
15. Neem het filterelement (afb. 18, pos. 3) uit het
testoliefilter en voer het af.
16. Plaats een nieuw filterelement in het testoliefilter.
17. Afdichting van het filterdeksel vervangen. Let daarbij
op de inbouwpositie.
18. Zet het testoliefilter tegen het filterdeksel aan en
draai het vast met de filterschroef
(aanhaalmoment = 15 Nm).
19. Testoliefilter weer naar binnen zwenken en met
inbusbouten bevestigen.
 Testoliefilter is vervangen.
6.6.2 Filter toevoer (fijnfilter) vervangen
1
2
3
458846-49_Ko
Afb. 19: Fijnfilter vervangen
1 Filterbehuizing
2 Filterelement
3 Filterdeksel
1. Reservoir onder fijnfilter plaatsen.
2. Filterbehuizing (afb. 19, pos. 1) verwijderen van het
filterdeksel (afb. 19, pos. 3).
3. Testolie uit de filterbehuizing in het reservoir gieten
(zie afb. 19).
4. Filterelement (afb. 19, pos. 2) uit het filterdeksel
schroeven en als afval verwijderen.
