166 | EPS 708 | Produktbeskrivningsv
3.5.3 Baksida EPS 708
458846-03_K
o
4
3
2
6
5
5
1
7

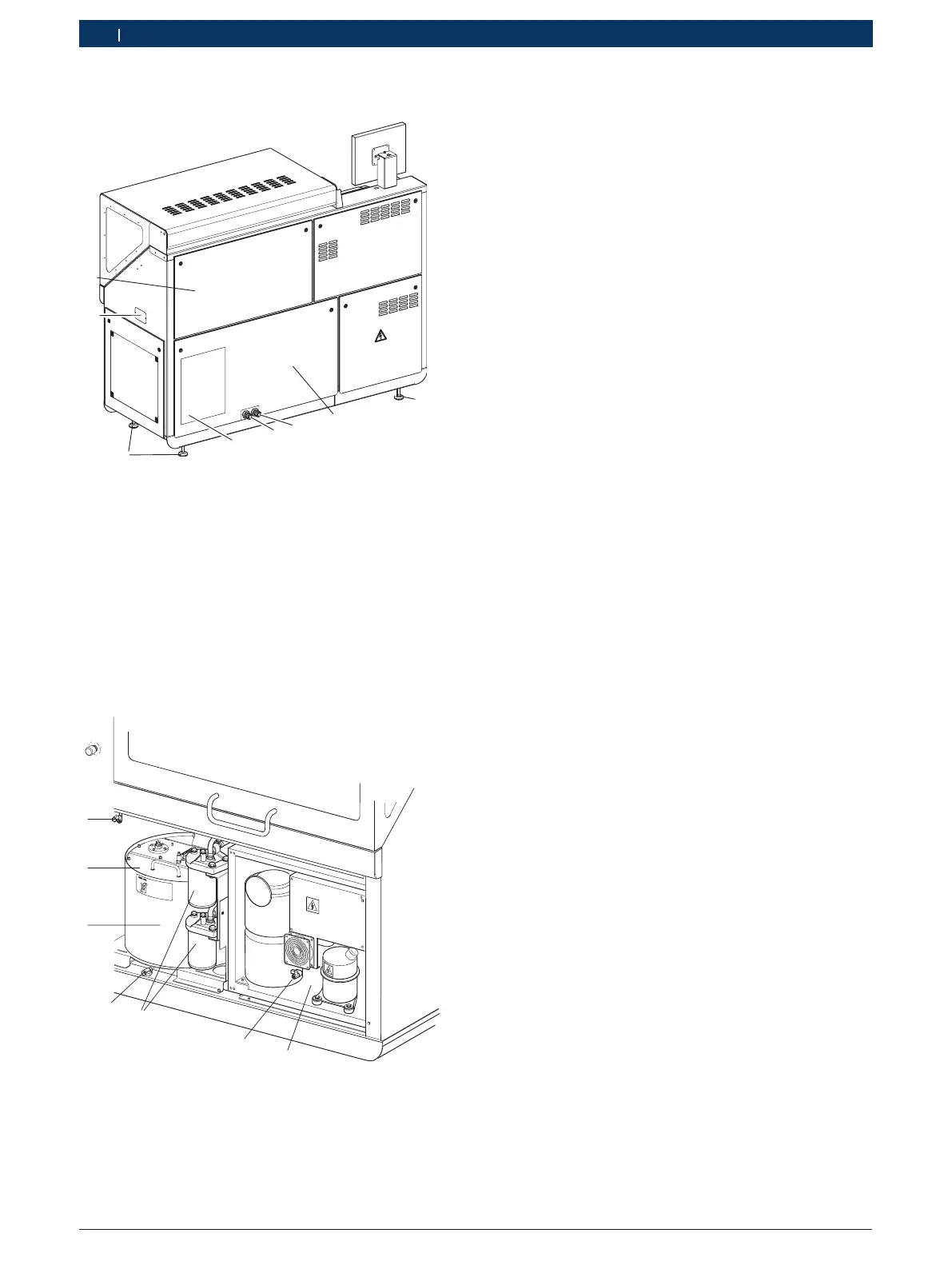

Fig. 3: Baksida EPS 708
1 Undre kåpa till vänster
2 Kylvattenretur
1)
3 Kylvatteninlopp
1)
4 Ventilationsgaller (bara på varianter med intern vattenkylare)
5 Aggregatfötter, inställbara i höjdled
6 Öppning för externa anslutningar
7 Övre kåpa till vänster
1)
G½" A ISO 228- 1 (anslutning vid EPS-variant utan intern
vattenkylare)
3.5.4 Testoljeförsörjning och vattenkylare
(specialtillbehör beroende på utförande)
458846-041_Ko.eps
6
5
7
1
4
2
3
Fig. 4: Testoljeförsörjning
1 Vattenkylare
2 Avtappningskran för vatten
3 Testoljefilter
4 Avtappningskran för testolja
5 Testoljetank
6 Lock för testoljetank
7 Avtappningskran för testolja i provkammare
Vid golvet på EPS 708 är testoljetanken och vattenkylaren
installerade (specialtillbehör beroende på utförande). Med
vattenkylarens hjälp kyls testoljan via en värmeväxlare.
Idetta fall krävs ingen extern vattenförsörjning.
Kylning av testolja
Testoljekylningen sker med hjälp av värmeväxlare. Via den
externa vattenanslutningen eller genom den interna vat-
tenkylaren tillförs den kylvattenmängd som behövs.
Anslutningarna för den externa kylvattentillförseln och
kylvattenreturen befinner sig på provbänkens baksida
(se fig.3).
! Vid extern vattenförsörjning ska användaren instal-
lera en oljeavskiljare i kylvattenavloppet.
Testoljevärmare
Testoljevärmaren består av en elektrisk motståndsvär-
mare som är inbyggd i testoljetanken. Uppvärmnings-
tiden för testoljan t.ex. från 20 °C till 40 °C beror på
mängden testolja som finns i testoljetanken. I genom-
snitt uppgår uppvärmningstiden vid rumstemperatur
(18 °C till 20 °C) till ca20 min.
Så fort EPS 708 är påslagen cirkuleras testoljan av de
elektriska bränslepumparna. Värmaren i testoljetanken
värmer testoljan med temperaturregulatorns hjälp till
förvald temperatur och håller den konstant. Temperatu-
ren mäts ständigt med den inbyggda temperaturgivaren.
Min. och max. testoljenivå övervakas med den inbyggda
flottörbrytaren.
