228 | EPS 708 | Descrição do produtopt
3.5.3 Vista de trás da EPS 708
458846-03_K
o
4
3
2
6
5
5
1
7

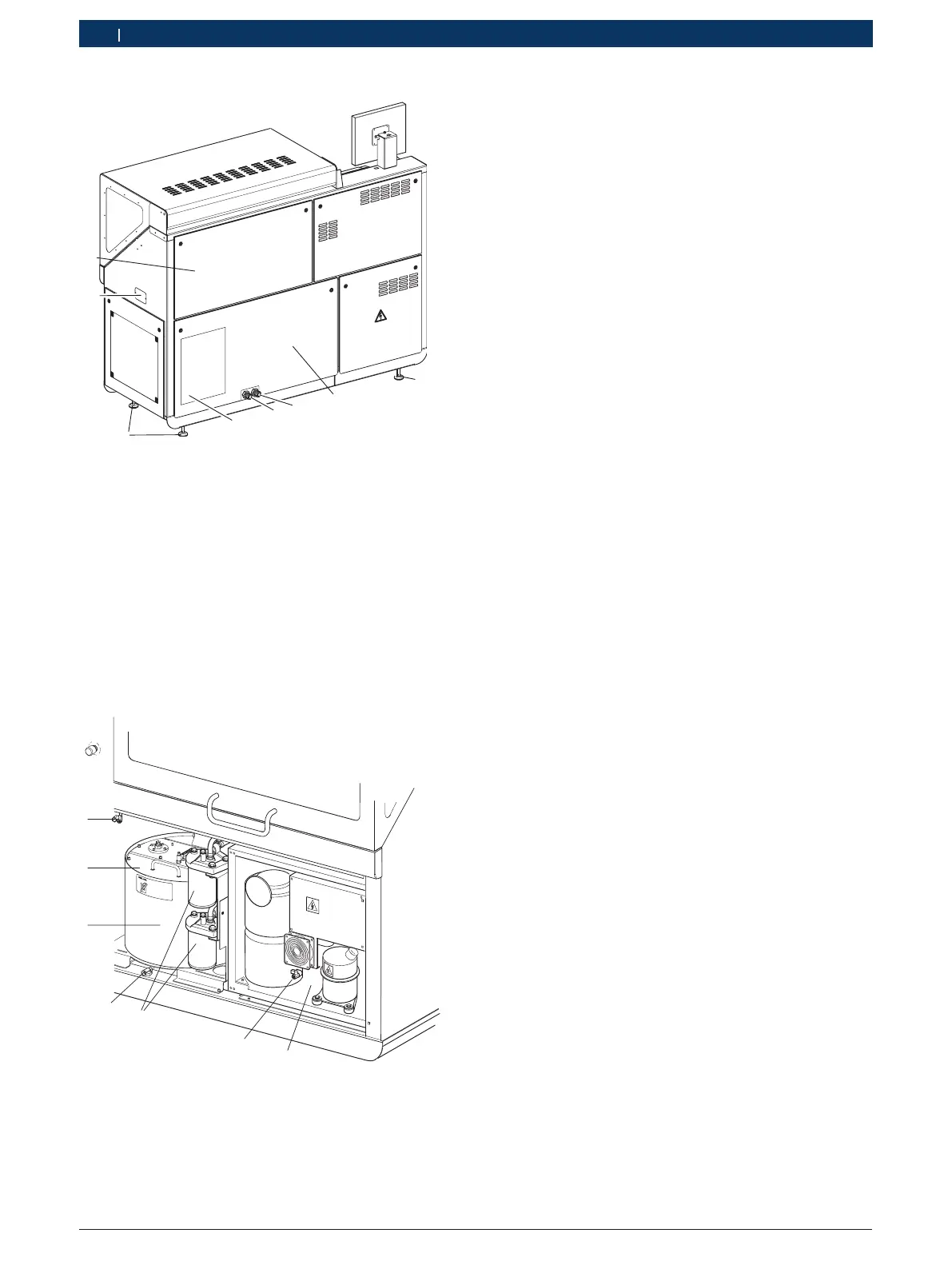

Fig. 3: Vista de trás da EPS 708
1 Cobertura inferior do lado esquerdo
2 Retorno da água de refrigeração
1)
3 Alimentação da água de refrigeração
1)
4 Abertura de ventilação (apenas na variante com refrigerador
de água interno)
5 Base do aparelho ajustável em altura
6 Abertura para ligações externas
7 Cobertura superior do lado esquerdo
1)
G½" A ISO 228- 1 (Ligação no caso da variante EPS
sem refrigerador de água interno)
3.5.4 Alimentação do óleo de teste e refrigerador
de água (em função da versão dos acessórios
especiais)
458846-041_Ko.eps
6
5
7
1
4
2
3
Fig. 4: Alimentação de óleo de teste
1 Refrigerador de água
2 Torneira de drenagem para a água
3 Filtro do óleo de teste
4 Torneira de drenagem para o óleo de teste
5 Tanque do óleo de teste
6 Tampa do tanque do óleo de teste
7 Torneira de drenagem para o óleo de teste no compartimento de ensaio
O tanque do óleo de teste e o refrigerador de água estão
montados na área do fundo da EPS 708 (em função da
versão dos acessórios especiais). O refrigerador de água
permite refrigerar o óleo de teste através de um per-
mutador de calor. Nesse caso, não é necessária uma
alimentação externa de água.
Refrigeração do óleo de teste
A refrigeração do óleo de teste é efetuada através do
permutador de calor. A quantidade necessária de água de
refrigeração é alimentada através da ligação de água ex-
terna ou do refrigerador de água interno.
As ligações para a alimentação externa de água de
refrigeração e para o retorno da água de refrigeração
encontram-se no lado posterior da bancada de teste
(ver fig,3).
! No caso da alimentação externa de água, o clien-
te deve montar um separador de óleo na saída de
escoamento da água de refrigeração.
Aquecimento do óleo de teste
O aquecimento do óleo de teste é efetuado através de
uma resistência elétrica montada no tanque do óleo de
teste. O tempo de aquecimento para o óleo de teste, p.
ex., de 20 °C para 40 °C depende da quantidade de óleo
de teste que se encontra no tanque. Em média, otem-
po de aquecimento à temperatura ambiente (18 °C a
20 °C) é de aprox.20 min.
Assim que a EPS 708 esteja ligada, as bombas de com-
bustível elétricas fazem circular o óleo de teste. De
acordo com o regulador da temperatura, a resistência
de aquecimento no tanque aquece o óleo de teste até a
temperatura predefinida e mantém a mesma constante.
O sensor da temperatura montado mede constantemen-
te a temperatura. O interruptor de bóia montado no
tanque do óleo de teste permite verificar os níveis míni-
mo e máximo do óleo de teste.
