Produktbeskrivning | EPS 708 | 167 sv
3.5.5 Ingångsfilter
Ingångsfiltren som ingår i leveransen används till att
fånga upp föroreningar som kan uppstå vid kontrollen
trots rengjorda Common-Rail-injektorer. Ingångsfiltren
måste stickas in vid ingångarna A till F (fig. 2, pos. 8)
för insprutningsmängd (beakta ingångsfiltrens flödes-
riktning).
i De enskilda ingångsfiltren ska alltid vara instuckna
i en och samma insprutningsingång då EP-program-
met registrerar respektive filterbelastning vid in-
sprutningsingångarna. Filterbelastningen av ingångs-
filtren visas av EP-programvaran i menyn "Service
underhåll".
3.5.6 Förbindelseledning 1 684 463 946 (X24 till
Commonrail-pump)
Förbindelseledningen 1 684 463 946 förbinder an-
slutningsuttaget X24 (fig. 2, pos. 18) till EPS 708 med
ställdonet (DRV, DMV, EAV eller ZME) till Commonrail-
pumpen (se Kap. 4.6).
X24
1 684 463 946
DRV/DMV1/ZME
EAV/DMV2
458846-57_Ko

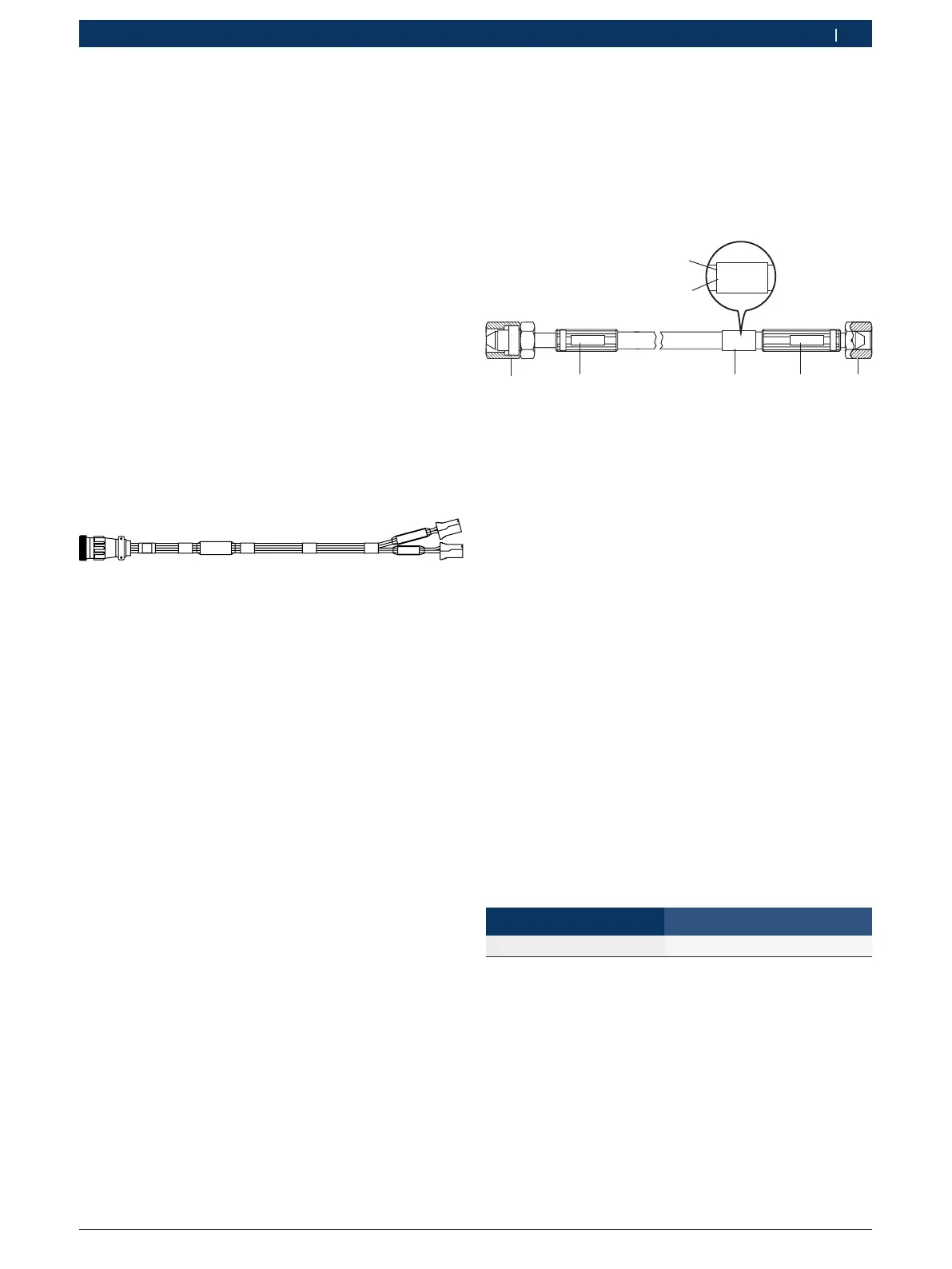

Fig. 5: Förbindelseledning 1 684 463 946
3.5.7 Detaljsats högtrycksslang (specialtillbehör)
Högtrycksslangledningen 1 680 712 324 förbinder
CR-pumpen med högtrycksrailen.
i Högtrycksslangen 1 680 712 324, testtryckledningen
1 680 750 123 och reducermuttrarna ingår i leve-
ransomfånget till detaljsats 1687016064.
458843-02_Pal
1 680 712 ...
M=25 - 30 Nm
1 680 712 ...
M=25 - 30 Nm
4
3
52
6
1
FD: 2010-09FD: 2010-09
2
Fig. 6: Högtrycksslang 1 680 712 324
1 Reducermutter
2 Högtrycksslangens tillverkningsdatum
3 Högtrycksslangens beställningsnummer
4 Tillåtet åtdragningsmoment
5 Identifieringsskylt
6 Slangarmatur med överfallsmutter
! Högtrycksslangar ska bytas efter 3 år (se tillverk-
ningsdatum på högtrycksslangen) även om inga
säkerhetsrelevanta brister kan konstateras.
Vid anslutning av högtrycksslangar ska följande punkter
beaktas:
R Rengör tätningskonorna på högtrycksrailen/
högtryckspumpen före anslutningen.
R Den minsta böjningsradien på r = 200 mm får inte
underskridas. Små böjningsradier reducerar hög-
trycksslangledningens area. Böjningsradien får inte
börja direkt vid kopplingen utan först på ett avstånd
av ca 20 mm.
R Högtrycksslangen får under drift inte beröra andra
slangledningar eller föremål.
R Vid anslutning ska alltid föreskrivet åtdragnings-
moment iakttas. Om kopplingen läcker får den aldrig
efterdras.
Högtrycksslang Åtdragningsmoment båda sidor
1 680 712 324 25 – 30 Nm
Tillåtet drifttryck: Högst 250 MPa
Tillåtet driftmedel: Testolja enligt ISO 4113
Tillåten driftstemperatur: 20 °C – 100 °C
