5. Zašroubujte novou filtrační vložku do víka filtru.
6. Přišroubujte těleso filtru k víku filtru.
 Jemný filtr je vyměněn.
i Při výměně filtru přívodu (čistič zkušebního oleje,
obr. 14, pol. 4) postupujte stejným způsobem, jak je
popsáno v kapitole 6.6.1.
Opětovná montáž upevňovacího úhelníku (po výměně
filtru)
1. Upevňovací úhelník znovu zavěste (s filtry) na zad-
ních vybráních.
2. Pomocí inbusového šroubu upevněte upevňovací
úhelník (obr. 15, pol. 1).
3. Upevněte přední pravý kryt.
" Filtru přívodu (čistič zkušebního oleje a jemný filtr) a
čistič zkušebního oleje (chlazení) jsou vyměněny.
6.7 Výměna filtru vysokotlakého railu
(Hlavní rail)
POZOR – nebezpečí popálení – horký po-
vrch!
Dotykem horkého povrchu vysokotlakého railu
může dojít k závažným popáleninám rukou.
¶ Vysokotlaký rail nechejte zchladnout.
¶ Používejte ochranné rukavice.
1. Ukončete všechny spuštěné aplikace.
2. PC vypněte ukončením operačního systému Windows.
3. Vypněte EPS 708 na hlavním vypínači.
4. Odstraňte čerpadlo common rail.
458846-17_Ko
1
n
B9
B10
Y8
Y7
Y6
X27

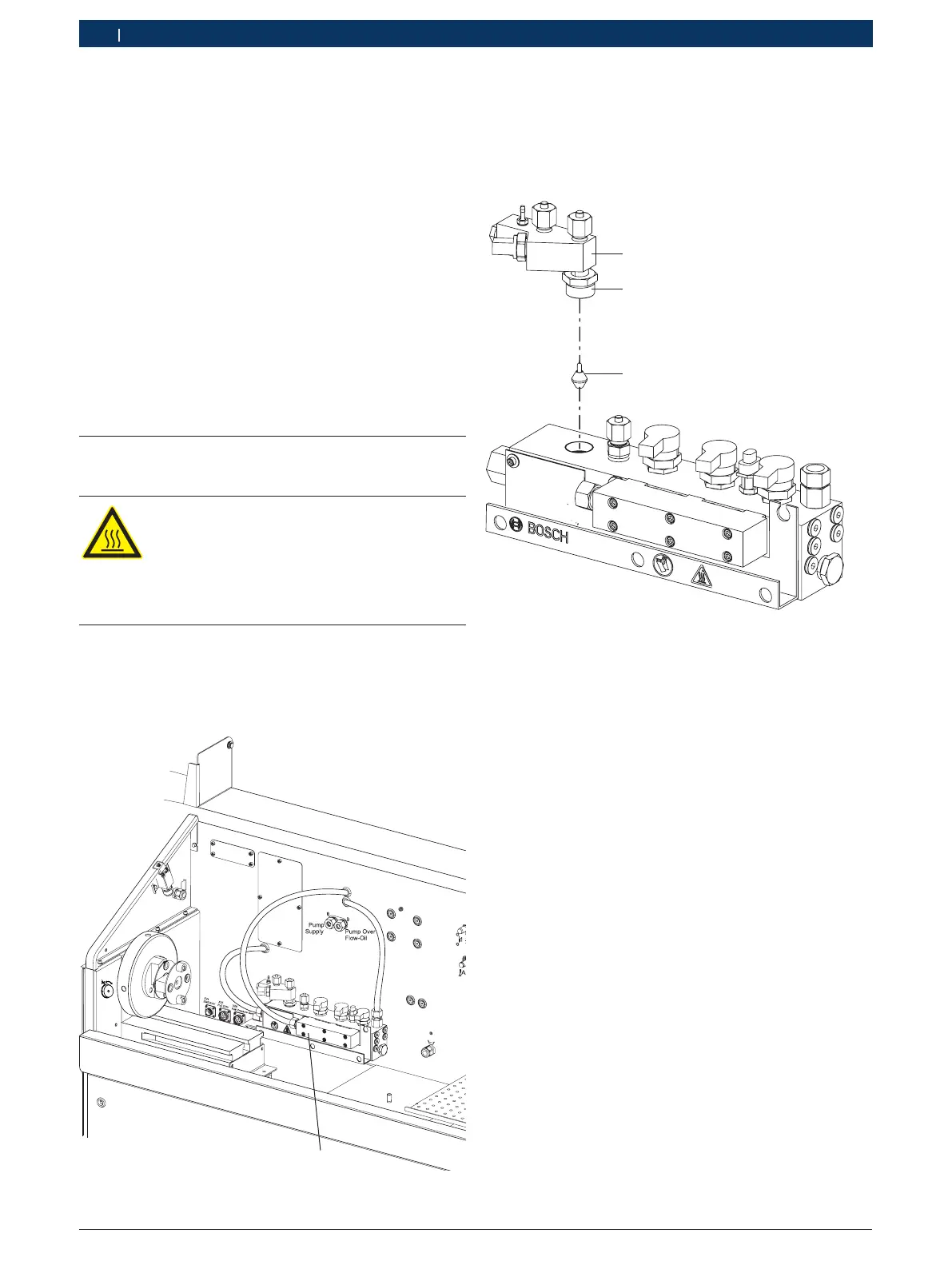

Obr. 20: Zkušebna EPS 708
1 Vysokotlaký rail (Hlavní rail)
5. Odstraňte všechna hadicová vedení a vysokotlaká
hadicová vedení na vysokotlakém railu
(obr. 20, poz. 1).
6. Odstraňte všechna elektrická vedení na vysokotlakém
railu.
458846-18/K
o
1
2
3
Obr. 21: Výměna filtru
1 Předřazený rail
2 Matice předřazeného railu
3 Filtr
7. Uvolněte matici (obr.21, poz. 2) předřazeného railu
(obr. 21, poz. 1) pomocí klíče na šrouby.
8. Odstraňte předřazený rail.
9. Vyjměte a řádně likvidujte filtr (obr. 21, poz. 3)
zvysokotlakého railu.
i Před vložením nového filtru zkontrolujte, zda se na
těsnicí ploše vysokotlakého railu a na těsnicím kuže-
lu filtru nenacházejí zbytky nečistot.
10. Do vysokotlakého railu vložte nový filtr.
11. Namontujte předřazený rail na vysokotlaký rail.
12. Matici předřazeného railu utáhněte momentovým
klíčem. Utahovací moment = 135 Nm.
13. Připojte všechna elektrická připojovací vedení na
vysokotlakém railu.
14. Připojte všechna hadicová vedení a vysokotlaká hadi-
cová vedení na vysokotlakém railu.
" Vysokotlaký rail je připraven k provozu.
