Bosch EPS 708 - 6.8 Substituir o filtro na câmara ­hidráulica; 6.8.1 Substituir o filtro do medidor do débito

1 689 989 067 2017-12-08| Robert Bosch GmbH
244 | EPS 708 | Conservaçãopt
6.8 Substituir o filtro na câmara
hidráulica
¶ Retire a cobertura do lado esquerdo (fig. 3, pos. 7)
no lado posterior da EPS 708.
CUIDADO – Perigo de ferimentos provo-
cados por objetos com arestas e rebarbas
afiadas!
A substituição dos filtros envolve o perigo de
ferimentos para as mãos devido a arestas e
rebarbas afiadas.
¶ Usar luvas de proteção.
i Depois de cada substituição dos filtros, é necessário
voltar a fechar a câmara hidráulica com a cobertura.
3
2
1
458846-51_K
o

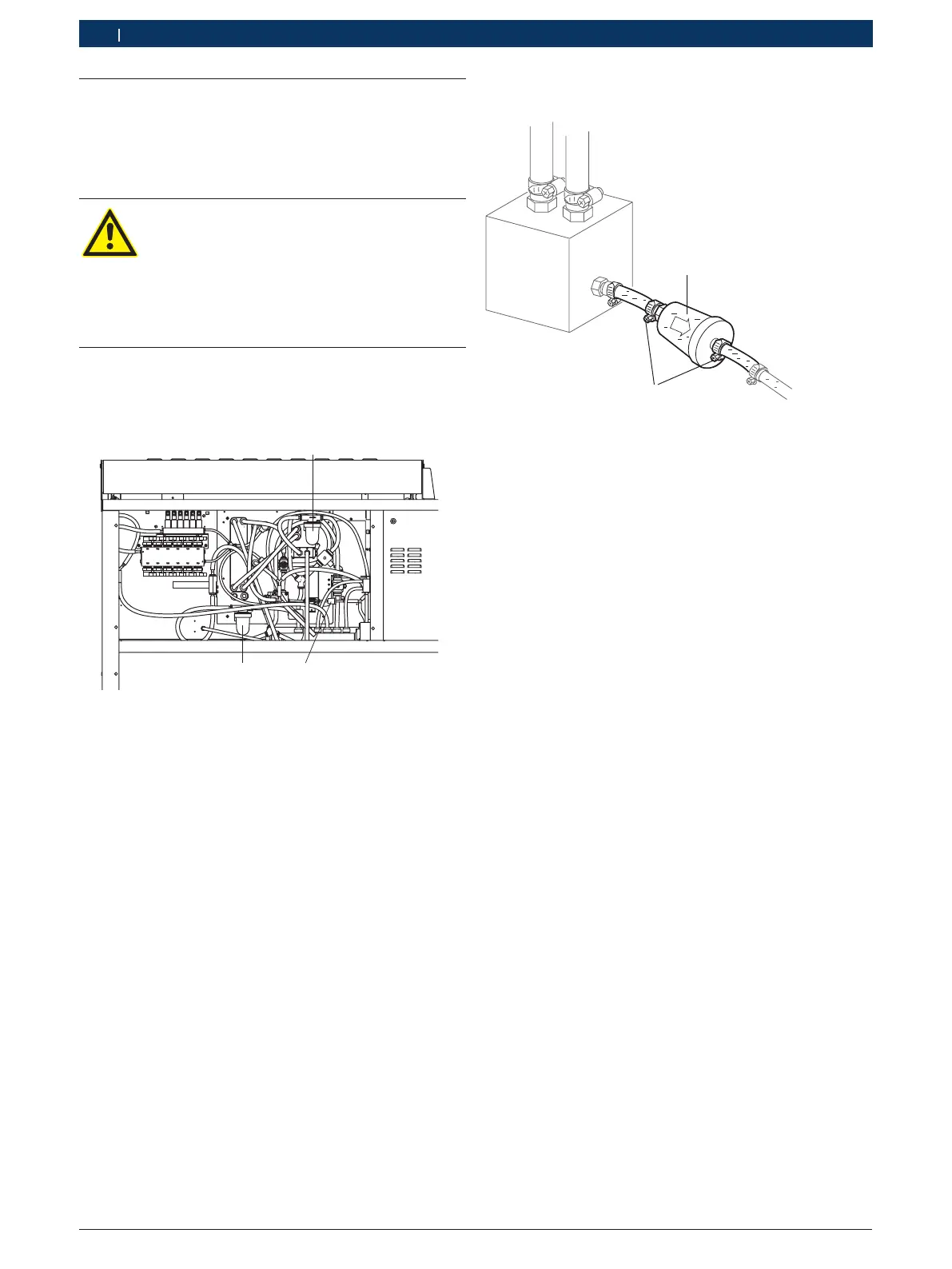

Fig. 22: Câmara hidráulica
1 Filtro para retorno da bomba
2 Filtro do medidor do débito
3 Filtro do fluxômetro
6.8.1 Substituir o filtro do medidor do débito
1
2
458846-09_Ko
Fig. 23: Substitua o filtro do medidor do débito
1 Filtro do medidor do débito
2 Abraçadeiras com parafuso
1. Solte as abraçadeiras com parafuso (fig. 23, pos. 2).
2. Retire as mangueiras que estão no filtro (fig,23,
pos. 1).
3. Remova e elimine o filtro do medidor do débito.
4. Insira as mangueiras no filtro novo.
5. Volte a apertar as abraçadeiras com parafuso.
" Está terminada substituição do filtro.
