5.5.1 Määrien mittarin puhdistus
Käytä aina silmäsuojaimia EPS 708:n hydrau-
litilan asennustöissä.
EPS 708-laitteeseen kohdistuvissa töissä on
aina käytettävä suojakäsineitä.
! Epäasianmukainen purkaminen tai asentaminen voi
heikentää määrien mittarin (kuva 12, osa 1) mittaus-
tarkkuutta.
i Ohjausmännän tai hammaspyöräpumpun puhdis-
taminen ei edellytä määrien mittarin purkamista
kokonaan EPS 708:sta.
i Määrien mittarin purkamisen yhteydessä valuu testiöl-
jyä ulos. Laita keruuastia tai riepu määrien mittarin
alle.
1
4
3
958846-52_Ko
2

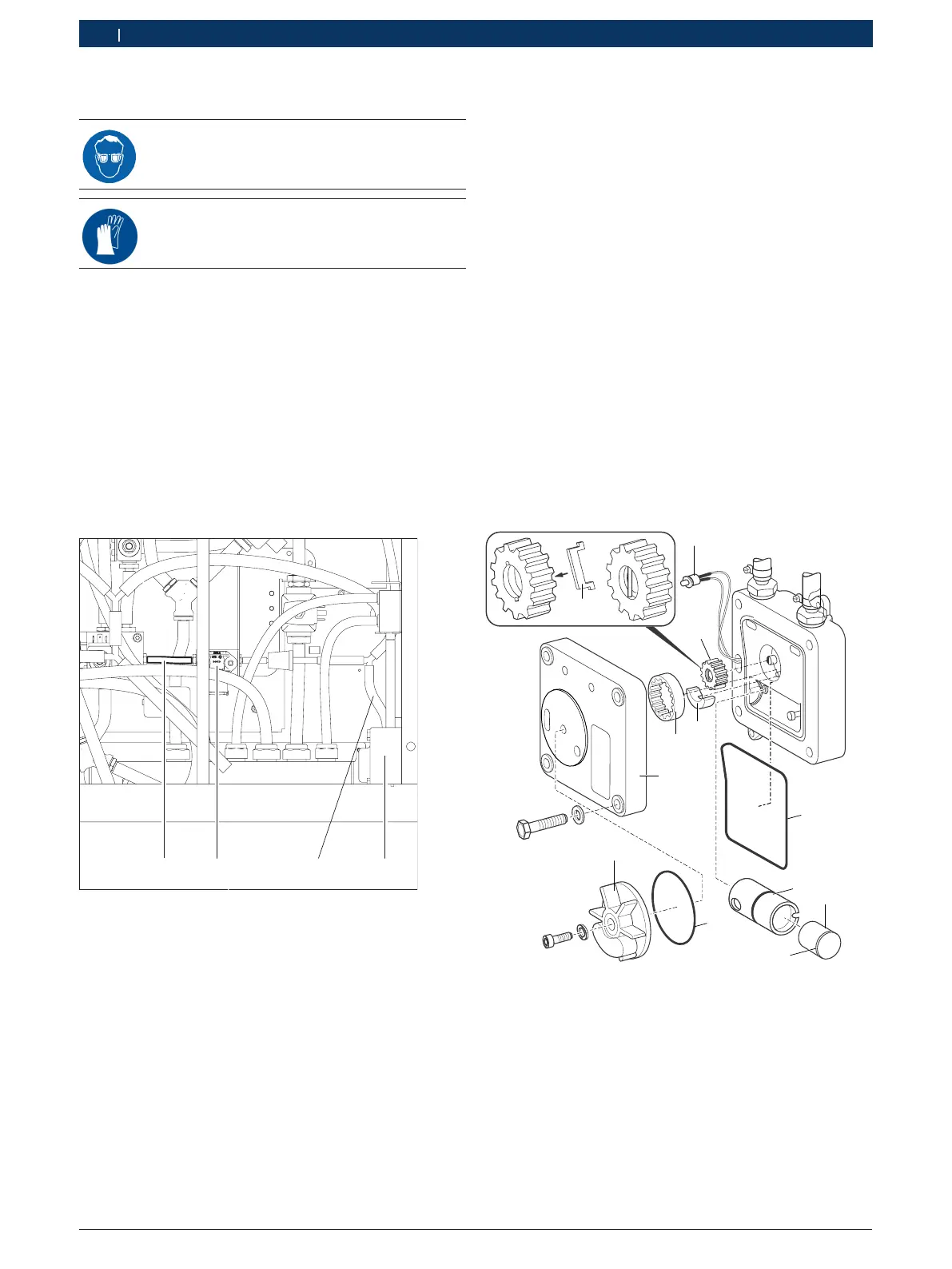

Kuva 12: Hydraulitila
1 Määrien mittari
2 Letku (testiöljyn tulo)
3 Paine-lämpötila-anturi
4 Letku
! Kun purat tai asennat määrien mittaria, huomioi
ulkohammaspyörän (kuva 13, osa 9), sirpin (kuva 13,
osa8) ja sisähammaspyörän (kuva 13, osa 10) asen-
nuspaikat.
1. Katkaise virta EPS 708:sta.
2. Irrota vasen yläkansi (kuva 3, osa 7).
3. Irrota määrien mittarin muovikansi (kuva 13, osa 6)
ja ota pois LED-valo kiinnikkeineen (kuva 13,
osa 11).
4. Irrota määrien mittarin kansi (kuva 13, osa 7) (4 ruu-
via) ja LED-valo kiinnikkeineen ja ohjaa liitäntäjohto
kulkemaan määrien mittarin kannen läpi.
5. Ota sylinteri (kuva 13, osa 2) ja ohjausmäntä
(kuva 13, osa 3) varovasti pois. Irrota säädinmäntä.
! Jos mäntä on naarmuuntunut, määrien mittari on
annettava uusia huoltopalvelun toimesta.
6. Puhdista sylinteri ja ohjausmäntä puhtaalla testiöljyl-
lä ja tarkista pinnat naarmujen osalta.
7. Aseta ohjausmäntä takaisin sylinteriin. Huomioi täl-
löin asennuspaikka, ohjausmännän kannen (kuva 13,
osa 4) on oltava oikealla.
8. Tarkasta ohjausmännän sujuva liikkuminen sylinterin
kevyillä liikkeillä.
458737-14Ko
1
2
3
4
5
6
7
8
9
10
11
12
Kuva 13: Määrien mittari
1 O-rengas
2 Sylinteri
3 Ohjausmäntä
4 Ohjausmännän kansi
5 O-rengas
6 Muovikansi
7 Määrien mittarin kansi
8 Sirppi
9 Ulkohammaspyörä
10 Sisähammaspyörä
11 LED-valo ja kiinnike
12 Vääntiö
