326 | EPS 708 | Betjeningno
3. Monter oppspenningsflens (fig. 9, pos. 3) på
Common Rail-pumpen (fig. 9, pos. 2).
4. Sett Common Rail-pumpen med oppspenningsflens
inn i oppspenningsvinkelen (fig. 8, pos. 4) og fest
den.
5. Monter drivflens (fig. 8, pos. 3) på drivakselen til
Common Rail-pumpen. Tiltrekkingsmoment for
spennmutteren: 80 +10 Nm.
6. Sett Common Rail-pumpen på oppspenningsskinnen
til EPS 708.
7. Koble drivflensen på Common Rail-pumpen til
drivkoblingen og fest den med de to festeskruene.
Tiltrekkingsmoment: 35 ±2 Nm
8. Fest oppspenningsvinkelen over de to festeskruene
på oppspenningsskinnen.
" Common Rail-pumpe med konisk akselforbindelse er
spent opp.
4.5.2 Common Rail-pumpe med Oldham-forbindelse
i Til oppspenning av Common Rail-pumpe med
Oldham-forbindelse er i tillegg oppspenningsvinkel
1 688 010 129 (ekstrautstyr) nødvendig.
2
3
5
4
58845-06_Ko
4
6
1

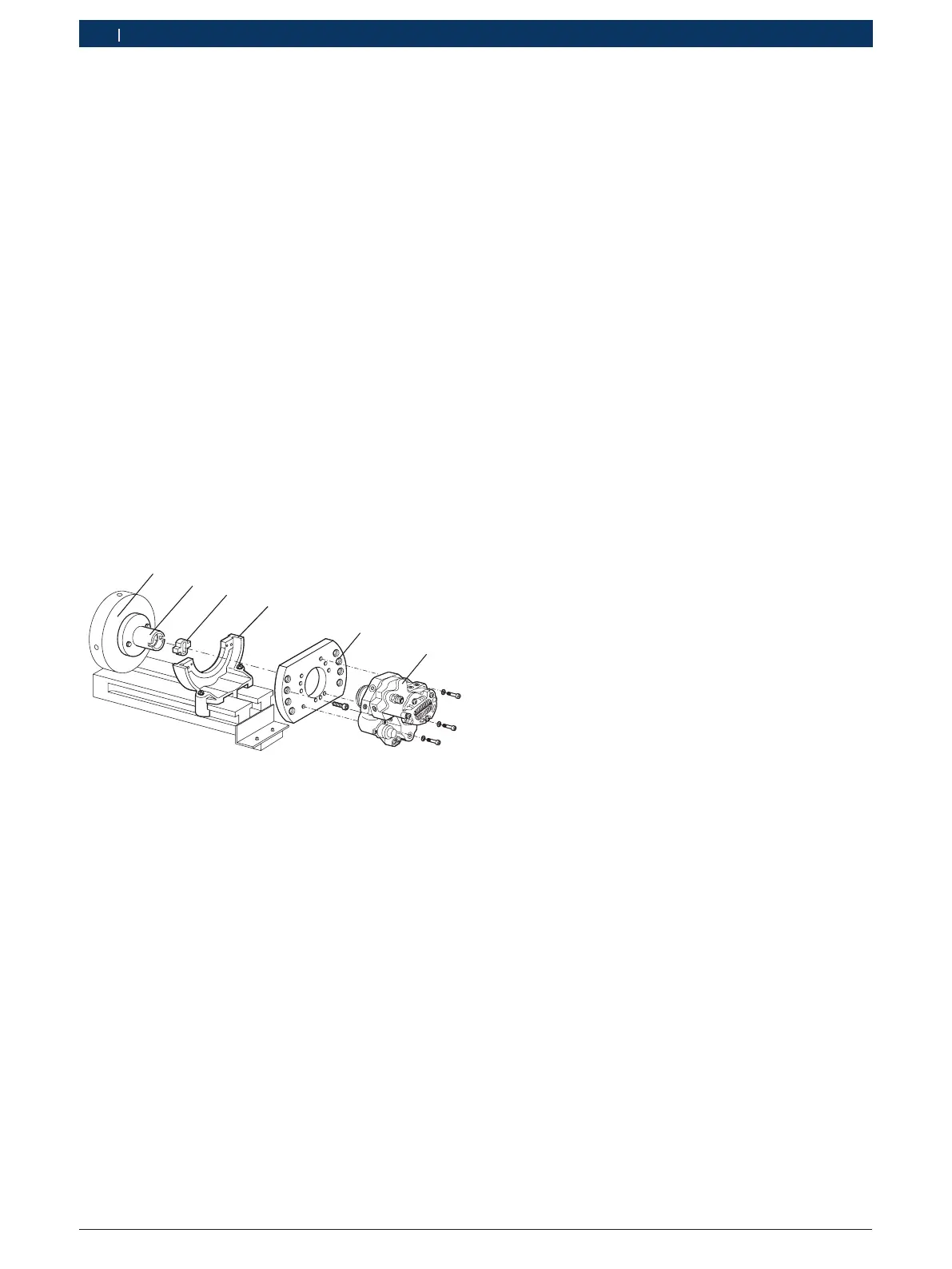

Fig. 10: Common Rail-pumpe med Oldham-forbindelse
1 Svingskive
2 Drivflens Oldham
2)
3 Koblingsstykke
2)
4 Oppspenningsvinkel
1)
5 Oppspenningsflens pumpespesifikk
2)
6 Common Rail-pumpe
1)
Ekstrautstyr
2)
Leveringsomfang tilbehørssett CP1, CP3.X (1 687 010 346)
1. Fjern drivkobling 1 686 401 024 (fig. 8, pos. 2).
2. Fest drivflens Oldham 1 685 702 090 (fig. 10,
pos. 2) på svingskiven (fig. 10, pos. 1) til EPS 708.
Tiltrekkingsmomentet for festeskruene er 95 å 2 Nm.
3. Monter oppspenningsflens (fig. 10, pos. 5) på
Common Rail-pumpen (fig. 10, pos. 6).
4. Sett Common Rail-pumpen med oppspenningsflens
inn i oppspenningsvinkelen (fig. 10, pos. 4) og fest
den.
5. Rengjør sporet i drivflensen og sett det inn med litt
olje.
! Bruk kun koblingsstykker (fig. 10, pos. 3) som ikke
er tilsmusset og/eller ødelagt.
6. Sett koblingsstykket inn i sporet på drivflensen.
7. Kontroller at koblingsstykket går lett i sporet. Hvis
koblingsstykket går tregt, må det byttes ut.
8. Sett Common Rail-pumpen på oppspenningsskinnen
til EPS 708.
9. Skyv Common Rail-pumpen inn i koblingsstykket.
Påse at koblingsstykket fremdeles går lett i sporet.
10. Fest oppspenningsvinkelen over de to festeskruene
på oppspenningsskinnen.
11. Kontroller på nytt at koblingsstykket går lett.
" Common Rail-pumpe med Oldham-forbindelse er
spent opp.
