148 | EPS 708 | Manutenzioneit
6.6 Sostituzione dei filtri di mandata
(filtro olio di prova e filtro fine) e del
filtro olio di prova (raffreddamento)
La procedura seguente descrive la sostituzione del filtro
fine e del filtro olio di prova. Per i filtri di mandata si
devono sempre sostituire insieme il filtro olio di prova e
il filtro fine.
i Smaltimento olio di prova e filtro olio di prova vedi
capitolo 7 "Messa fuori servizio".
1
3
458846-30_Ko
2
4

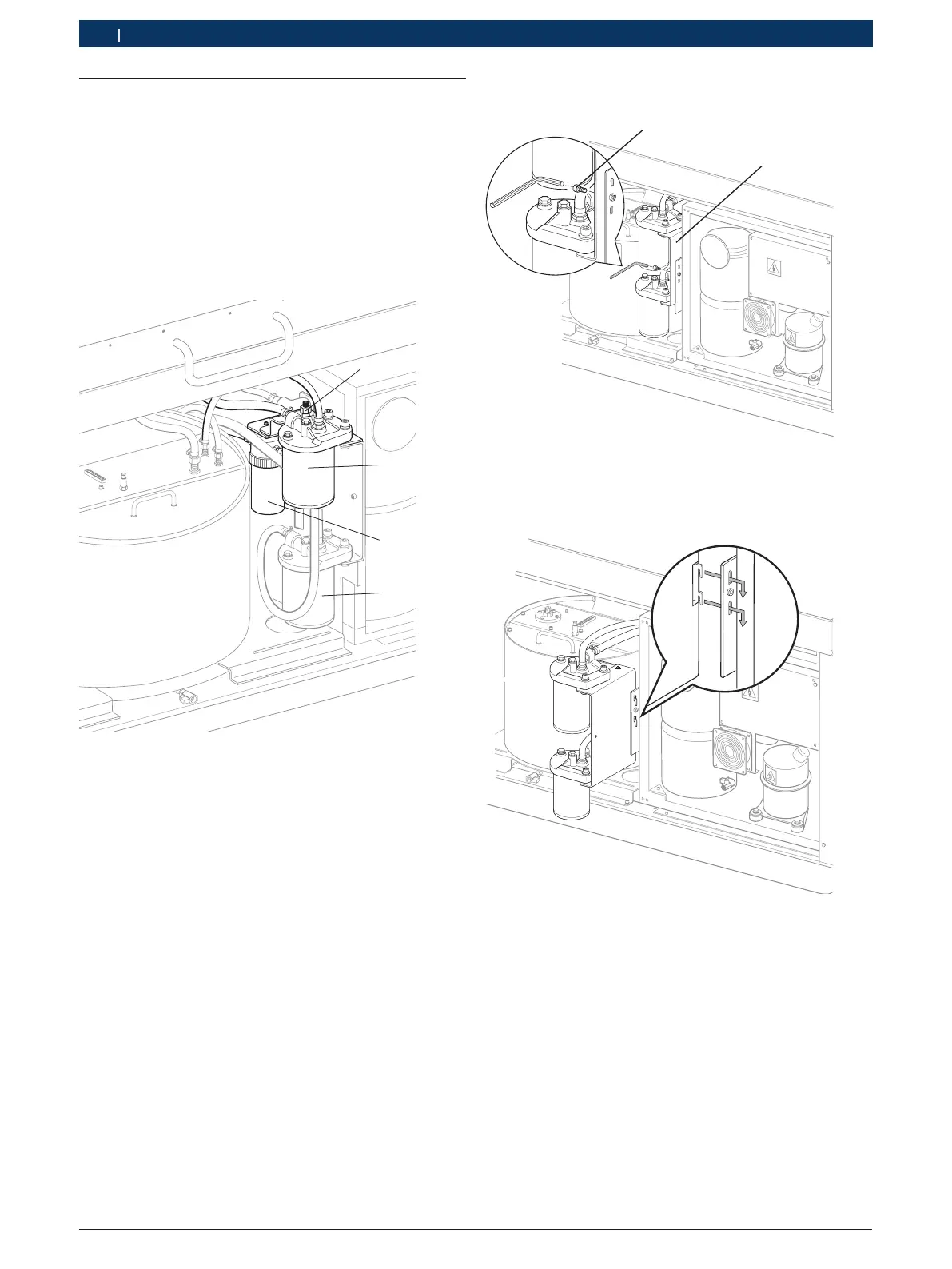

Fig. 14: Filtro fine, filtro olio di prova
1 Tubo flessibile di scarico dell'olio di prova
2 Filtro olio di prova (Raffreddamento)
3 Filtro di mandata (filtro fine
4 Filtro di mandata (filtro olio di prova)
6.6.1 Sostituzione del filtro olio di prova (raffred-
damento)
i La procedura di sostituzione del filtro di mandata
(filtro olio di prova) è identica a quella del filtro olio
di prova (raffreddamento). La guarnizione allegata
all'elemento filtro è prevista solo per il coperchio del
filtro. A ogni cambio di filtro deve essere sostituita
anche la guarnizione.
1. Terminare tutte le applicazioni aperte.
2. Chiudere il sistema operativo Windows e spegnere
ilPC.
3. Spegnere l’EPS 708 con l’interruttore principale.
4. Rimuovere la copertura anteriore destra (fig.1,
pos.2).
5. Rimuovere la vite a brugola (fig. 12, pos. 1).
458846-45_Ko
1
2
Fig. 15: Allentamento della squadretta di fissaggio
1 Vite a brugola
2 Squadretta di fissaggio
6. Sganciare la squadretta di fissaggio (con i filtri).
458846-46_Ko
Fig. 16: Aggancio della squadretta di fissaggio
7. Agganciare la squadretta di fissaggio (con i filtri) in
corrispondenza degli incavi anteriori (vedi fig. 16).
