6.10 Manutenzione dell'alimentazione
dell'olio lubrificante
6.10.1 Sostituzione dell'olio lubrificante
458846-20_K
o
1
2
4
3

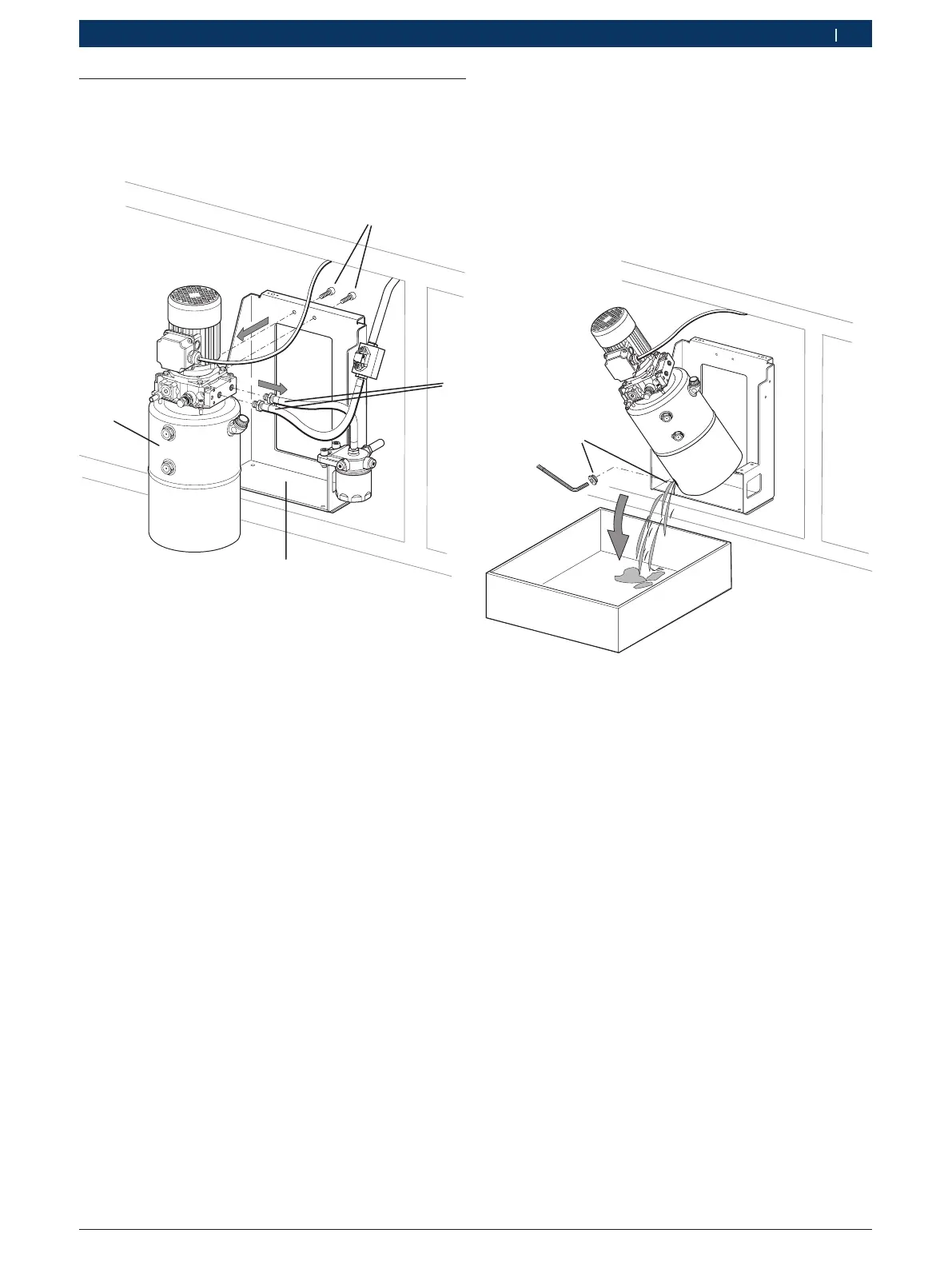

Fig. 26: Smontaggio del serbatoio dell'olio lubrificante
1 Viti a testa vuota
2 Tubi flessibili
3 Telaio di montaggio
4 Serbatoio dell'olio lubrificante
1. Terminare tutte le applicazioni aperte.
2. Chiudere il sistema operativo Windows e spegnere
il PC.
3. Spegnere l’EPS 708 con l’interruttore principale.
4. Smontare la copertura inferiore sinistra sul lato
posteriore dell'EPS 708.
5. Svitare i due tubi flessibili (fig. 26, pos. 2) dal
serbatoio dell'olio lubrificante (fig. 26, pos. 4).
6. Scaricare l'olio lubrificante contenuto nei tubi
flessibili in un recipiente.
! Per evitare che il serbatoio dell'olio lubrificante cada
a terra, durante la rimozione delle viti a testa vuota
tenere fermo il serbatoio.
7. Sul telaio di montaggio (fig. 27, pos. 3), svitare le
due viti a testa vuota (fig. 27, pos. 1) dal serbatoio
dell'olio lubrificante con l'apposita chiave.
8. Appoggiare il serbatoio dell'olio lubrificante sul fon-
do del telaio di montaggio e ruotarlo in modo che la
vite di scarico del serbatoio sia rivolta in avanti.
9. Sistemare un recipiente per la raccolta dell'olio usa-
to per terra davanti al serbatoio dell'olio lubrificante.
458846-22_Ko
1
Fig. 27: Svuotamento del serbatoio dell'olio lubrificante
1 Vite di scarico
10. Rimuovere la vite di scarico con una chiave per viti a
testa vuota (fig. 27, pos. 1).
Scaricare l'olio lubrificante nel recipiente.
11. Poi inclinare leggermente il serbatoio dell'olio
lubrificante per fare defluire tutto l'olio.
12. Fissare nuovamente la vite di scarico sul serbatoio
dell'olio lubrificante con la chiave per viti a testa
vuota.
13. Fissare nuovamente il serbatoio dell'olio lubrificante
sul telaio di montaggio con due viti a testa vuota
(fig. 26, pos. 1).
