Bosch EPS 708 - 4.6 Common Rail pompasının bağlantısının yapılması

1 689 989 067 2017-12-08| Robert Bosch GmbH
420 | EPS 708 | Kullanımtr
4.6 Common Rail pompasının bağlantısının yapılması
Pump
over
Flow-Oil
Pump
Supply
X 24
ZME/EAV
X 25
Rail DRV
X 26
Rail Press
1
4
3
2
7
6
458846-12_
Ko
8
5

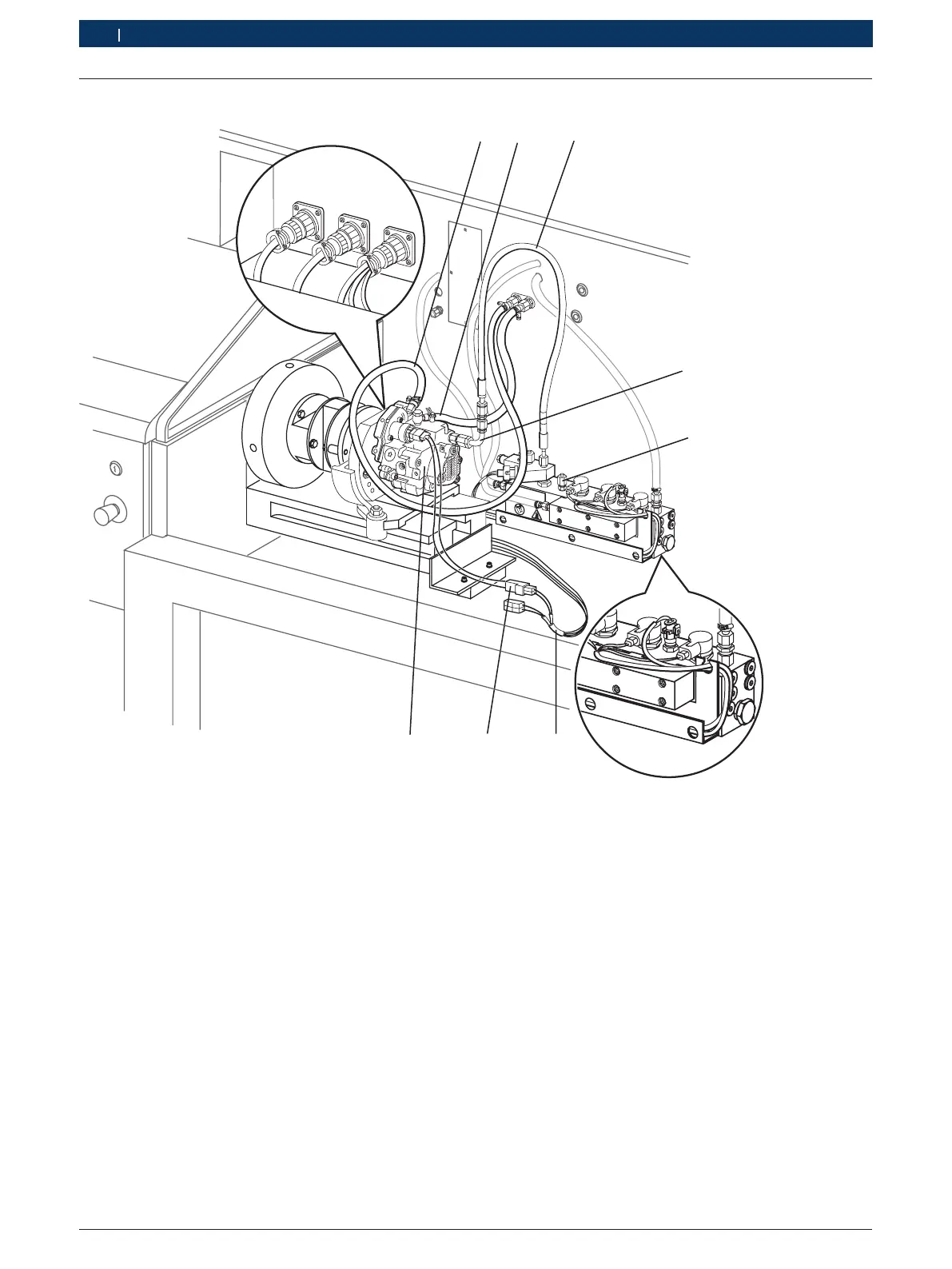

Şek. 11: Common Rail pompası bağlantısı
1 Hortum hattı (test yağı gelişi)
2 Hortum hattı (test yağı dönüşü)
3 Yüksek basınç hortum hattı
1)
1 680 712 324
4 Test basıncı hattı
1)
1 680 750 123
5 CRI 846H dağıtım rayı için yüksek basınç hortum hattı bağlantısı
6 X24 bağlantı hattı 1 684 463 946
7 Adaptör hattı
8 Common Rail Pompası
1)
Parça seti 1 687 016 064
1. Test yağı gelişi (şek. 11, poz. 1) ve test yağı dönüşü
(şek. 11, poz. 2) için olan hortum hatlarını Common
Rail pompasının öngörülen bağlantı noktalarına
(şek.11, poz. 8) bağlayın.
i < 10 kPa gerekli dönüş basınçlı CP3.4 için hortum
hattını (şek. 2, poz. 12) bağlayın.
i Yüksek basınç hortum hattının bağlantısını yapma-
dan önce, yüksek basınç rayındaki ve yüksek basınç
pompasındaki sızdırmazlık koniği ve küresel sızdır-
mazlık elemanı temizlenmelidir.
2. Yüksek basınç hortum hattını 1680712324 (şek. 11,
poz. 3), yüksek basınç rayının yüksek basınç girişine ve
test basıncı hattı 1680750123 (şek.11, poz.4) üzerin-
den Common Rail pompasının yüksek basınç bağlantısı-
na takın (sıkma torku = 25Nm – 30Nm).
3. X24 bağlantı hattını 1 684 463 946 (şek. 11,
poz.6), EPS 708 üzerindeki X24'e ve adaptör hatları
1684460255 veya 1684460256 (şek. 11, poz. 7)
üzerinden Common Rail pompasının elektrik bağlan-
tısına takın.
4. CRI 846H dağıtım rayına (şek. 11, poz.5) yüksek ba-
sınç hortum hattı bağlantısını bir kör tapayla kapatın.
" Common Rail pompası hidrolik ve elektriksel olarak
bağlanmıştır.
